Контактор КМИ-А-11812 LC1D 18А 230В/АС3 1NO/1NC IEK

  • photo 3
  • photo 4
Контактор КМИ-А-11812 LC1D 18А 230В/АС3 1NO/1NC IEK
Производитель: ИЭК
Штрихкод: 4610084408362
Контактор электромагнитный, малогабаритный типа КМИ-А серии ARMAT товарного знака IEK (далее – контактор) предназначен для использования в схемах управления электроприводами для пуска, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором на напряжение переменного тока до 690 В частоты 50 Гц. Контактор позволяет дистанционно управлять цепями освещения, нагревательными цепями, коммутировать трехфазные конденсаторные батареи и первичные обмотки трехфазных низковольтных трансформаторов.
Номинальный ток - 18А (АС-3)
Напряжение цепи управления - 230В~.
Цена по запросу

Технические характеристики

Номин рабочий ток Ie при AC-3 400 В, А18
Номин коммутируем мощность при AC-3 400 В, кВт7,5
Номин напряжение питания цепи управ Us AC 50 Гц, В230
Номин напряж питания цепи управ Us пост тока DC, В-
Номин рабочий ток Ie при AC-1 400 В, А32
Тип напряжения управленияПеременный (AC)
Кол-во вспомогат норм разомкнутых-НО конт1
Кол-во вспомогат норм замкнутых-НЗ конт1
Кол-во норм замкн-НЗ силовых контактов0
Кол-во норм разомкнутых-НО силовых конт3
Номин раб напряжение переменного тока Ue, В690
Номин напряжение изоляции Ui, В690
Номин импульсное напряжение Uimp, кВ6
Условный тепловой ток Ith при АС-1, А32
Макс кратковременная нагрузка, А240
Условный ток короткого замыкания Inc, А3000
Защита от сверхтоков-предохр gG, А50
Мощность рассеяния при Ie АС-3, Вт0.80
Мощность рассеяния при Ie АС-1, Вт2.50
Типоисполнение электрон релеРТИ-1321
Мех износостойкость, млн циклов15
Коммут-ая износос-ть общий ресурс, млн циклов2.1
Частота включений механ износост в час3600
Частота включений коммутац износост в час3600
Крутящий момент при затягивании, нм1.7
Мех износоустойчивость, млн ком циклов15.0
Тип подключения силовой электрич цепиВинтовое соединение
Степень защиты - IPIP20
Климатическое исполнениеУХЛ4
Температура эксплуатации, °C-25...50
Высота, мм77.0
Ширина, мм45.0
Глубина, мм86.0
Модульное исполнениеНет
Номин напряжение Un-AC-доп конт вспом цепи, В690
Номин напряжение изоляции Ui-доп конт, В690
Минимальная вкл способность Umin-доп конт, А17
Минимальная вкл способность Imin-доп конт, мА0
Защита от сверхтоков-предохр gG-доп конт, А10
Макс кратковременная нагрузка-доп конт, А140
Световая индикациияНет
Ток термической стойкости Ith-доп конт, А10
Диапазон напряжения срабатывания0,8...1,1
Гибкий кабель без наконечника, мм²6
Диапазон напряжения отпускания0,3...0,6
Жесткий кабель без наконечника, мм²6
Мощность потреб катушки при срабатывании Uc, ВА70.0
Мощность потреб катушки при удержании Uc, ВА7.0
Время срабатыв при замыкании, мс22
Время срабатыв при размыкании, мс19
Артикул ИЭКAR-ACC-11-018-230-11

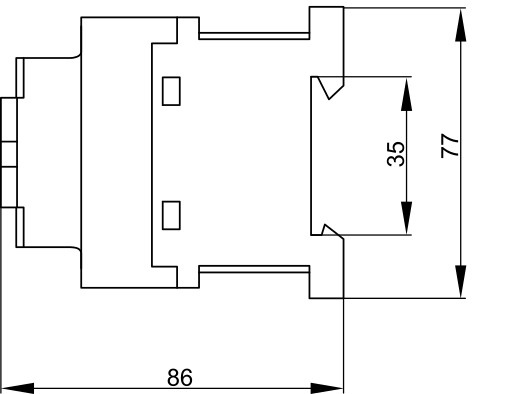

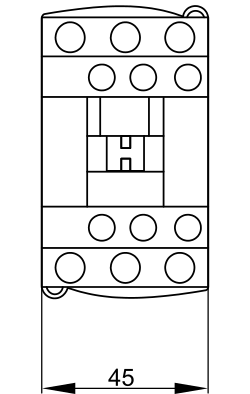

Установочные размеры и принципиальная электрическая схема

размеры контактора КМИ-А-11812размеры контактора КМИ-А-11812подключение контактора КМИ-А-11812
