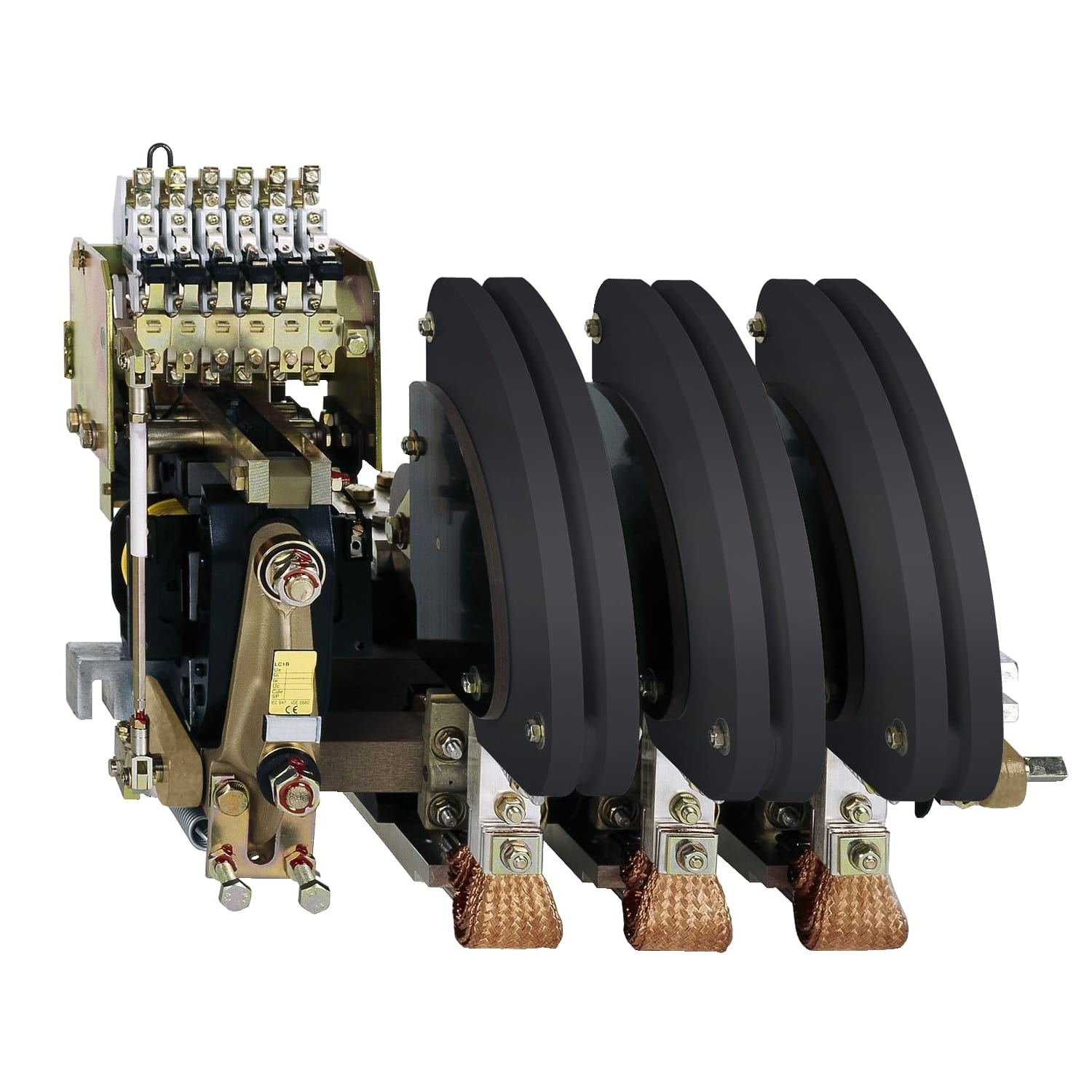

Контактор LC1BM33P22

Артикул: 004.013.006
Контактор LC1BM33P22
Производитель: Schneider Electric
Штрихкод: 3389110541236
Реечный контактор LC1BM33P22 применяется в системах управления двигателем, обогрева, освещения.
Номинальный ток по AC-3 (Ue ≤ 440 V) − 1000 А
Номинальный ток по AC-1 (≤ 40 °C) − 1250 А
Кол-во полюсов − 3 (3 Н.О.)
Управляющая катушка − 230 В АС 50...400Гц
Вспомогательные контакты −2 Н.О. + 2 Н.З.
☎ Цена по запросу

Основные характеристики

СерияTeSys
Наименование продуктаTeSys B
Тип продуктаКонтактор
Краткое название устройстваLC1BM
Применение контактораДвигатель-обогрев-освещение
Категория примененияAC-3
AC-1
Тип сетиПер. ток
Тип катушкиСтандартный
Описание полюсов3P
Конфигурация главных контактов3 Н.О.
[Ie] номинальный рабочий ток1250 А 40 °C) переменный ток AC-1 для силовая цепь
1000 А 55 °C) переменный ток AC-3 для силовая цепь
Мощность двигателя, кВт530 кВт в 1000 В переменный ток 50/60 Гц (AC-3)
160 кВт в 400 V переменный ток 50/60 Гц (AC-4)
280 кВт в 220...230 V переменный ток 50/60 Гц (AC-3)
500 кВт в 380...400 V переменный ток 50/60 Гц (AC-3)
530 кВт в 415 V переменный ток 50/60 Гц (AC-3)
560 кВт в 440 V переменный ток 50/60 Гц (AC-3)
600 кВт в 500 В переменный ток 50/60 Гц (AC-3)
670 кВт в 660...690 В переменный ток 50/60 Гц (AC-3)
Вспомогательные контакты2 Н.О. + 2 Н.З.
[Uc] control circuit voltage230 V пер. ток 50...400 Hz

Дополнительные характеристики

Пределы напряжения цепи управленияОтпускание: 0,3...0,5 Uc в 50...400 Hz
Находится в состоянии работы: 0,85...1,1 Uc в 50...400 Hz
[Ui] номинальное напряжение изоляции1000 Всиловая цепь в соответствии с IEC 60158-1
1000 Всиловая цепь в соответствии с IEC 60947-4
1500 Всиловая цепь в соответствии с VDE 0110 группа C
ИсполнениеСтационарный
Монтажная опораПерфорированные монтажные рейки
Опорная скоба шины
Момент затяжкиСиловая цепь: 35 Н-м - шины
[Ue] номинальное рабочее напряжениеСиловая цепь: ≤ 1000 V переменный ток 50/60 Гц
[Ith] условный тепловой ток на открытом воздухе1250 А в < 40 °C для силовая цепь
Номинальная включающая способность Irms10000 А в 1000 В переменный ток для силовая цепь в соответствии с IEC 60158-1
10000 А в 1000 В переменный ток для силовая цепь в соответствии с IEC 60947-4
Номинальная отключающая способность10000 А в 440 V для силовая цепь в соответствии с IEC 60158-1
10000 А в 440 V для силовая цепь в соответствии с IEC 60947-4
4000 А в 1000 В для силовая цепь в соответствии с IEC 60158-1
4000 А в 1000 В для силовая цепь в соответствии с IEC 60947-4
8000 А в 660...690 В для силовая цепь в соответствии с IEC 60158-1
8000 А в 660...690 В для силовая цепь в соответствии с IEC 60947-4
9000 А в 500 В для силовая цепь в соответствии с IEC 60158-1
9000 А в 500 В для силовая цепь в соответствии с IEC 60947-4
Соответствующий номинал предохранителя1200 А aM в ≤ 440 V для силовая цепь
1200 А gI в ≤ 440 V для силовая цепь
1500 А gI в ≤ 440 V для силовая цепь
Среднее полное сопротивление0,18 мОм - Ith 1250 А 50 Гц для силовая цепь
мощность, рассеиваемая одним полюсом180 Вт AC-3 - Ith 1250 А
280 Вт AC-1 - Ith 1250 А
потребляемая мощность при срабатывании1300 В·А
потребляемая мощность при удержании, В·А31 В·А 50/60 Гц
время работы100...150 мс включение
50...100 мс отключение
Механическая износостойкость1200000 циклы
Максимальная частота коммутации120 цикл/ч в < 55 °C
Высота490 мм
Ширина570 мм
Глубина475 мм
Вес57 кг

Условия эксплуатации

СтандартыVDE 0660
IEC 60158-1
BS 5424
IEC 60947-4
NF C 63-110
СертификатыBV
CSA
RINA
Защитное исполнениеTC
TH
Температура окружающей среды-5…55 °C
Температура окружающей среды при хранении-60…80 °C
рабочая высота3000 м без ухудшения номинальных значений
