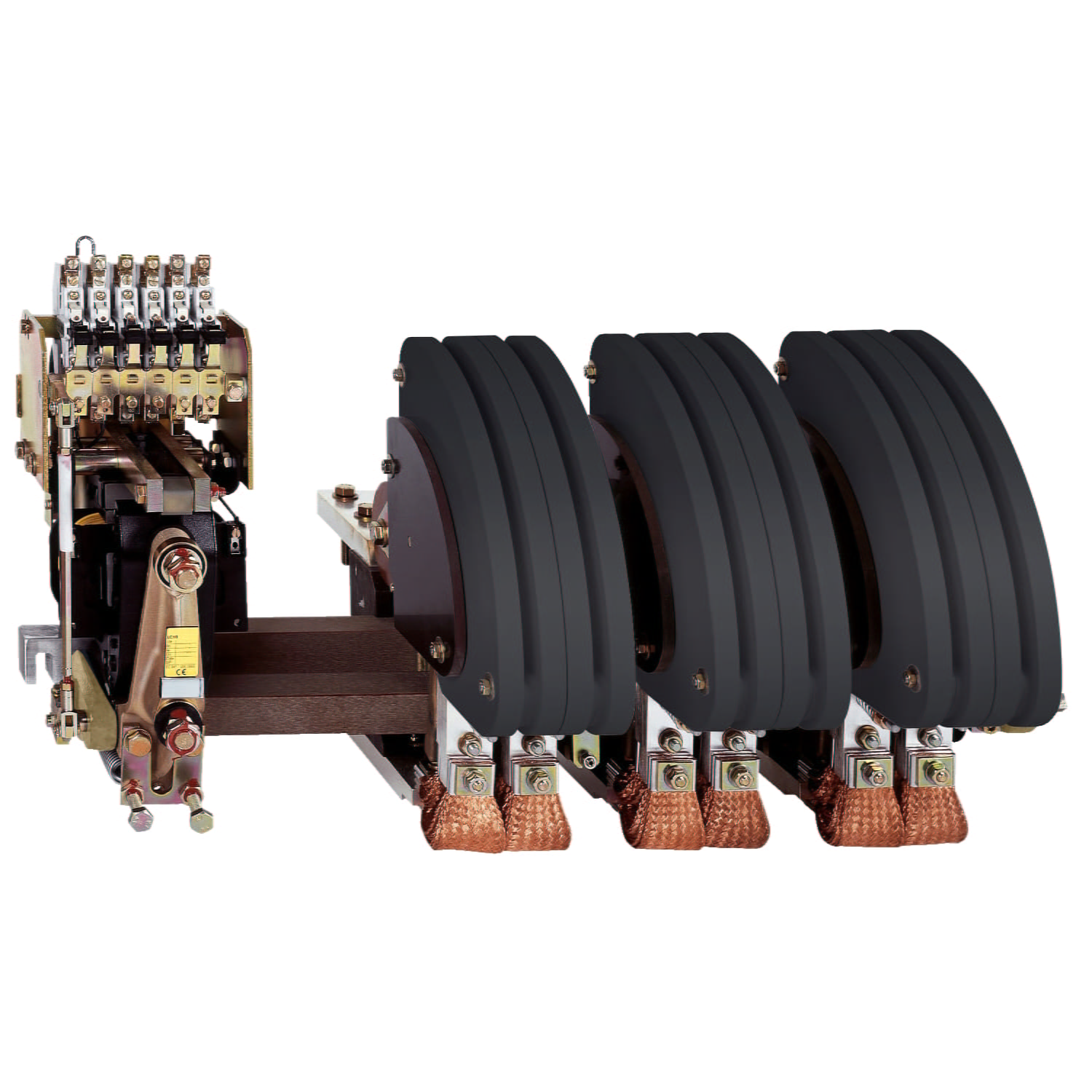

Контактор LC1BP33M31

Контактор LC1BP33M31
Производитель: Schneider Electric
Штрихкод: 3389110462111
Реечный контактор LC1BP33M31 применяется в системах управления двигателем, обогрева, освещения.
Номинальный ток по AC-3 (Ue ≤ 440 V) − 1500 А
Номинальный ток по AC-1 (≤ 40 °C) − 2000 А
Кол-во полюсов − 3 (3 Н.О.)
Управляющая катушка − 220 В АС 50...400Гц
Вспомогательные контакты −3 Н.О. + 1 Н.З.
Цена по запросу

Основные характеристики

СерияTeSys
Наименование продуктаTeSys B
Тип продуктаКонтактор
Краткое название устройстваLC1BP
Применение контактораДвигатель-обогрев-освещение
Категория примененияAC-1
AC-3
Тип сетиПер. ток
Тип катушкиСтандартный
Описание полюсов3P
Конфигурация главных контактов3 Н.О.
[Ie] номинальный рабочий ток2000 А 40 °C) переменный ток AC-1 для силовая цепь
1500 А 55 °C) переменный ток AC-3 для силовая цепь
Мощность двигателя, кВт425 кВт в 220...230 V переменный ток 50/60 Гц
670 кВт в 1000 В переменный ток 50/60 Гц
700 кВт в 500 В переменный ток 50/60 Гц
750 кВт в 380...400 V переменный ток 50/60 Гц
750 кВт в 660...690 В переменный ток 50/60 Гц
800 кВт в 415 V переменный ток 50/60 Гц
800 кВт в 440 V переменный ток 50/60 Гц
Вспомогательные контакты3 Н.О. + 1 Н.З.
[Uc] control circuit voltage220 В пер. ток 50...400 Hz

Дополнительные характеристики

Пределы напряжения цепи управленияНаходится в состоянии работы: 0,85...1,1 Uc в 50...400 Hz
Отпускание: 0,35...0,5 Uc в 50...400 Hz
[Ui] номинальное напряжение изоляции1000 Всиловая цепь в соответствии с IEC 60158-1
1000 Всиловая цепь в соответствии с IEC 60947-4
1500 Всиловая цепь в соответствии с VDE 0110 группа C
ИсполнениеСтационарный
Монтажная опораОпорная скоба шины
Перфорированные монтажные рейки
соединения – клеммыСиловая цепь: шины 3 - сечение шины: 100 x 5 mm
Момент затяжкиСиловая цепь: 35 Н-м - шины
[Ue] номинальное рабочее напряжениеСиловая цепь: ≤ 1000 V переменный ток 50/60 Гц
[Ith] условный тепловой ток на открытом воздухе2000 А в < 40 °C для силовая цепь
Номинальная включающая способность Irms15000 А в 1000 В переменный ток для силовая цепь в соответствии с IEC 60158-1
15000 А в 1000 В переменный ток для силовая цепь в соответствии с IEC 60947-4
Номинальная отключающая способность12000 А в 500 В для силовая цепь в соответствии с IEC 60158-1
12000 А в 500 В для силовая цепь в соответствии с IEC 60947-4
15000 А в 440 V для силовая цепь в соответствии с IEC 60158-1
15000 А в 440 V для силовая цепь в соответствии с IEC 60947-4
5000 А в 1000 В для силовая цепь в соответствии с IEC 60158-1
5000 А в 1000 В для силовая цепь в соответствии с IEC 60947-4
9000 А в 660...690 В для силовая цепь в соответствии с IEC 60158-1
9000 А в 660...690 В для силовая цепь в соответствии с IEC 60947-4
Соответствующий номинал предохранителя1600 А aM в ≤ 440 V для силовая цепь
2000 А gI в ≤ 440 V для силовая цепь
Среднее полное сопротивление0,13 мОм - Ith 2000 А 50 Гц для силовая цепь
мощность, рассеиваемая одним полюсом290 Вт AC-3 - Ith 2000 А
520 Вт AC-1 - Ith 2000 А
потребляемая мощность при срабатывании1300 В·А
потребляемая мощность при удержании, В·А31 В·А 50/60 Гц
время работы100...150 мс включение
50...100 мс отключение
Механическая износостойкость1200000 циклы
Максимальная частота коммутации120 цикл/ч в < 55 °C
Высота490 мм
Ширина790 мм
Глубина475 мм
Вес94 кг

Условия эксплуатации

СтандартыBS 5424
IEC 60947-4
NF C 63-110
IEC 60158-1
VDE 0660
СертификатыCSA
BV
RINA
Защитное исполнениеTC
TH
Температура окружающей среды-5…55 °C
Температура окружающей среды при хранении-60…80 °C
рабочая высота3000 м без ухудшения номинальных значений
