| Основные характеристики |
|---|
| Серия | TeSys |

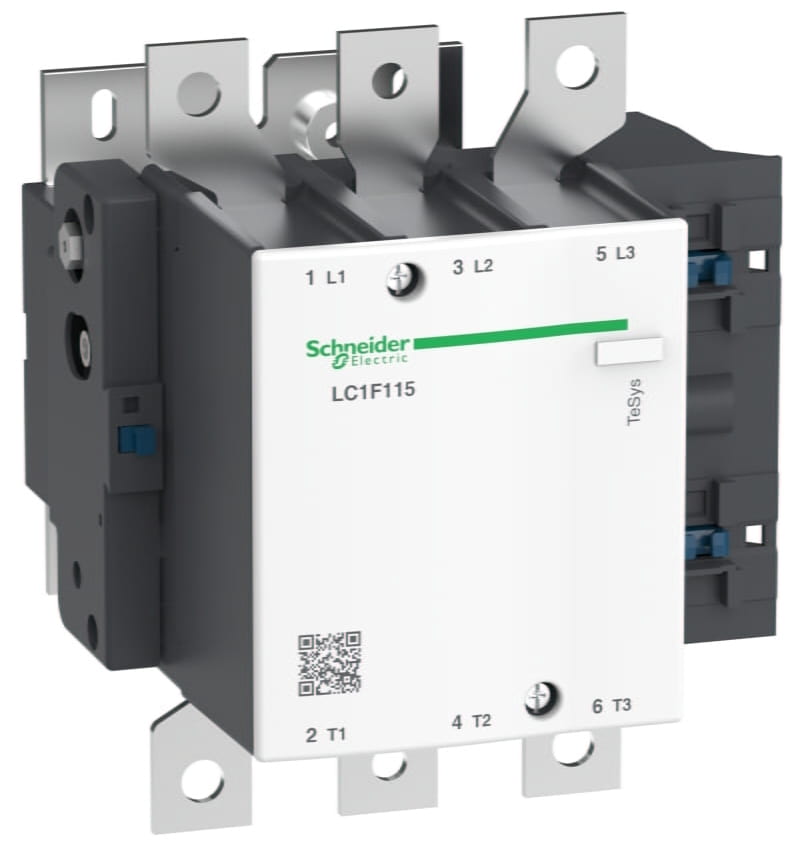

| Наименование продукта | TeSys F |
| Тип продукта | Контактор |
| Краткое название устройства | LC1F |
| Применение контактора | Активная нагрузка
Управление электродвигателем |
| Категория применения | AC-1
AC-3
AC-4 |
| Описание полюсов | 3P |
| power pole contact composition | 3 Н.О. |
| [Ue] номинальное рабочее напряжение | ≤ 690 V AC 50/60 Hz |
| [Ie] номинальный рабочий ток | 200 A (at < 40 °C) at ≤ 440 V AC-1
115 А 55 °C) в ≤ 440 V AC-3 |
| Мощность двигателя, кВт | 55 kW at 380...400 V AC 50/60 Hz (AC-3)
59 кВт в 415 В переменный ток 50/60 Гц (AC-3)
59 кВт в 440 В переменный ток 50/60 Гц (AC-3)
75 kW at 500 V AC 50/60 Hz (AC-3)
80 kW at 660...690 V AC 50/60 Hz (AC-3)
30 kW at 220...230 V AC 50/60 Hz (AC-3)
18.5 kW at 400 V AC 50/60 Hz (AC-4) |
| Напряжение цепи управления | 380 V переменный ток 40...400 Hz |
| Основные характеристики |
|---|
| [Up] номинальное импульсное выдерживаемое напряжение | 8 кВ |
| Категория перенапряжения | III |
| [Ith] условный тепловой ток на открытом воздухе | 200 A (at 40 °C) |
| Номинальная отключающая способность | 920 A conforming to IEC 60947-4-1 |
| [Icw] номинальный кратковременно допустимый ток | 1100 A 40 °C - 10 s
640 A 40 °C - 30 s
520 A 40 °C - 1 min
400 A 40 °C - 3 min
320 A 40 °C - 10 min |
| Соответствующий номинал предохранителя | 125 A aM at ≤ 440 V
200 A gG at ≤ 440 V |
| Среднее полное сопротивление | 0.37 mOhm - Ith 200 A 50 Hz |
| [Ui] номинальное напряжение изоляции | 1000 V conforming to IEC 60947-4-1
1500 V conforming to VDE 0110 group C |
| Мощность, рассеиваемая одним полюсом | 15 W AC-1
5 Вт AC-3 |
| Монтажная опора | Монтаж на панель |
| Стандарты | JIS C8201-4-1
EN 60947-4-1
IEC 60947-4-1
EN 60947-1
IEC 60947-1 |
| Сертификаты | RINA
RMRoS
BV
CB
DNV
UL
ABS
CCC
LROS (Lloyds register of shipping) |
| Соединения – клеммы | Power circuit: bar 2 cable(s) - busbar cross section: 20 x 3 mm
Power circuit: lugs-ring terminals 1 cable(s) 95 mm²
Power circuit: connector 1 cable(s) 95 mm²
Цепь управления: винтовой зажим 1 кабель (-и) 1…4 мм²Гибкий без наконечника
Цепь управления: винтовой зажим 2 кабель (-и) 1…4 мм²Гибкий без наконечника
Цепь управления: винтовой зажим 1 кабель (-и) 1…4 мм²Гибкий с кабельным наконечником
Цепь управления: винтовой зажим 2 кабель (-и) 1…2,5 мм²Гибкий с кабельным наконечником
Цепь управления: винтовой зажим 1 кабель (-и) 1…4 мм²жесткий кабель без наконечника
Цепь управления: винтовой зажим 2 кабель (-и) 1…4 мм²жесткий кабель без наконечника
Power circuit: bolted connection |
| Момент затяжки | Power circuit: 10 N.m
Цепь управления: 1,2 Н-м |
| Пределы напряжения цепи управления | Operational: 0.85...1.1 Uc 40...400 Hz (at 55 °C)
Drop-out: 0.35...0.55 Uc 40...400 Hz (at 55 °C) |
| Потребляемая мощность при срабатывании | 770 В·А 40...400 Hz 0,9 20 °C) |
| Потребляемая мощность при удержании, В·А | 8,1 В·А 40...400 Hz 0,9 20 °C) |
| Теплоотдача | 5,9…7,2 Вт |
| Время работы | 35 ms closing (at Uc)
130 ms opening (at Uc) |
| Механическая износостойкость | 10 млн. циклов |
| Максимальная частота коммутации | 2400 cyc/h 55 °C |
| Код совместимости | LC1F |
| Условия эксплуатации |
|---|
| Степень защиты IP | IP2x front face with shrouds conforming to IEC 60529
IP2x front face with shrouds conforming to VDE 0106 |
| Защитное исполнение | TH |
| Температура окружающей среды | -40…60 °C |
| Температура окружающей среды при хранении | -60…80 °C |
| допустимая температура воздуха вокруг устройства | 60…70 °C при Uc |
| Рабочая высота | 3000 m without derating |
| Высота | 162 мм |
| Ширина | 163,3 мм |
| Глубина | 171 мм |
| Вес нетто | 3,43 кг |
