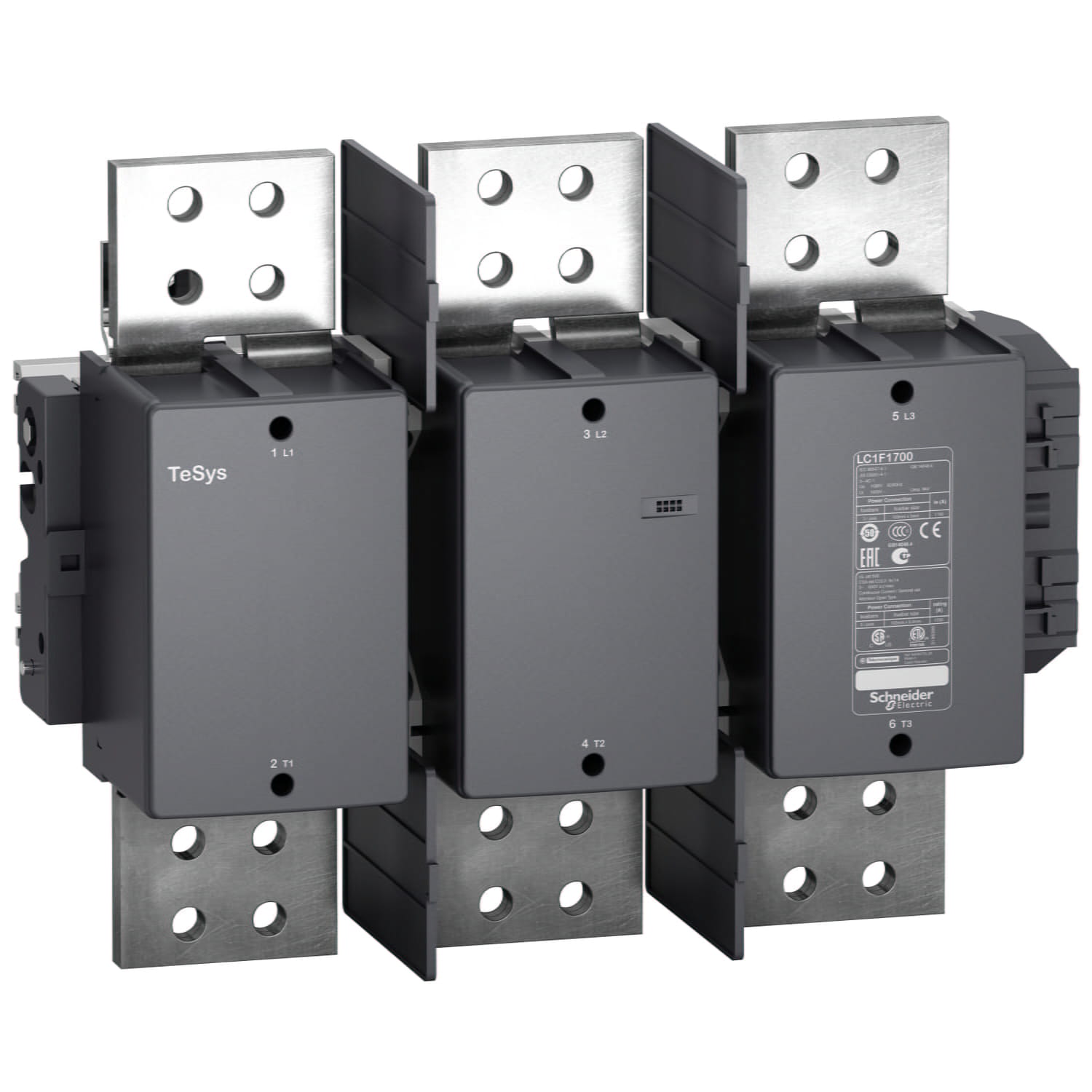

Контактор LC1F1700 без катушки

Контактор LC1F1700 без катушки
Производитель: Schneider Electric
Штрихкод: 3389118372825
Контактор LC1F1700 применяется для управления неиндуктивными или слабоиндуктивными нагрузками, печами сопротивления или любой другой нагрузкой по категории применения АС-1
Для управления контактами необходимо установка двух управляющих катушек, например для 220В~ устанавливаются две катушки LX1FK110 (поставляется отдельно)
Цена по запросу

Основные характеристики

СерияTeSys
Наименование продуктаTeSys F
Тип продуктаКонтактор
Краткое название устройстваLC1F
Применение контактораАктивная нагрузка
Категория примененияAC-1
Описание полюсов3P
power pole contact composition3 Н.О.
[Ue] номинальное рабочее напряжение≤ 1000 V Переменный ток 50/60 Гц
≤ 460 V DC
[Ie] номинальный рабочий ток1700 А 40 °C) в ≤ 440 V Переменный ток AC-1

Дополнительные характеристики

напряжение цепи управления110...500 V Переменный ток 40...400 Hz with LX1/LX9 coil
110...440 V DC with LX4 coil
[Up] номинальное импульсное выдерживаемое напряжение8 kV
Категория перенапряженияIII
[Ith] условный тепловой ток на открытом воздухе1700 А в < 40 °C
Номинальная включающая способность Irms2550 А Переменный ток в соответствии с IEC 60947-4-1
Номинальная отключающая способность2550 А в соответствии с IEC 60947-4-1
[Icw] номинальный кратковременно допустимый ток10000 А в < 40 °C - 10 с для Силовая цепь
7500 A 40 °C - 30 s
5500 А в < 40 °C - 1 мин
4200 A 40 °C - 3 min
3000 А в < 40 °C - 10 мин
Соответствующий номинал предохранителя1600 А gG в ≤ 440 V для Силовая цепь в соответствии с IEC 60947-4-1
Среднее полное сопротивление0,1 мОм - Ith 1700 А 50 Гц
[Ui] номинальное напряжение изоляции1000 В в соответствии с IEC 60947-4-1
1500 В в соответствии с VDE 0110 группа C
Мощность, рассеиваемая одним полюсом200 Вт AC-1
Пределы напряжения цепи управленияOperational: 0.85...1.1 Uc AC 40...400 Hz with LX1/LX9 coil
Drop-out: 0.3...0.5 Uc AC 40...400 Hz with LX1/LX9 coil
Operational: 0.85...1.1 Uc DC with LX4 coil
Drop-out: 0.2...0.35 Uc DC with LX4 coil
Теплоотдача18 Вт
время работы40...75 мс включение для with LX1/LX9 coil
100...170 ms opening for with LX1/LX9 coil
50...60 ms closing for with LX4 coil
45...60 мс отключение для with LX4 coil
Монтажная опораМонтаж на панель
СтандартыEN 60947-1
JIS C8201-4-1
IEC 60947-1
EN 60947-4-1
IEC 60947-4-1
СертификатыCB
CCC
CSA
CETLus
Соединения – клеммыСиловая цепь: шина 3 кабель (-и) - сечение шины: 100 x 5 mm
Силовая цепь: болтовое соединение
Цепь управления: винтовой зажим 1 кабель (-и) 1…4 мм²Гибкий без наконечника
Control circuit: screw clamp terminals 2 cable(s) 1…4 mm²flexible with cable end
Цепь управления: винтовой зажим 1 кабель (-и) 1…4 мм²Гибкий с кабельным наконечником
Control circuit: screw clamp terminals 2 cable(s) 1…2.5 mm²solid without cable end
Control circuit: screw clamp terminals 1 cable(s) 1…4 mm²
Цепь управления: винтовой зажим 2 кабель (-и) 1…4 мм²
Момент затяжкиPower circuit: 58 N.m
Цепь управления: 1,2 Н-м
Механическая износостойкость0,5 млн. циклов
потребляемая мощность при срабатывании1600…2400 VA, 40...400 Hz cos phi 0.9 (at 20 °C)with LX1/LX9 coil
2000…2200 VA (at 20 °C)with LX4 coil
потребляемая мощность при удержании, В·А29…37 VA, 40...400 Hz cos phi 0.9 (at 20 °C)with LX1/LX9 coil
8…10 VA (at 20 °C)with LX4 coil
Максимальный ток питания600 cyc/h 55 °C

Условия эксплуатации

Защитное исполнениеTH
Рабочая температура окружающей среды-5…40 °C
Температура окружающей среды при хранении-60…80 °C
Допустимая температура воздуха вокруг устройства-40…60 °C
Механическая стойкостьВибрации контактор разомкнут: 2 g (ном.), 5...300 Гц
Вибрации контактор замкнут: 4 g (ном.), 5...300 Гц
Shocks contactor open: 6 Gn for 1/2 sine wave (11 ms)
Shocks contactor closed: 15 Gn for 1/2 sine wave (11 ms)
Высота332 мм
Ширина438 мм
Глубина238,6 мм
Вес нетто30 кг

Установочные размеры и принципиальная электрическая схема

Размеры контактора LC1F1700   подключение контактора LC1F1700

Справка для сменных катушек

выбор AC катушки для контакторов LC1F

Напряжение питания, переменный ток
1102 x LX1 FK065
1202 x LX1 FK070
2202 x LX1 FK110
2302 x LX1 FK110
2402 x LX1 FK127
2772 x LX1 FK140
3802 x LX1 FK200
4002 x LX1 FK200
4152 x LX1 FK220
4402 x LX1 FK220
5002 x LX1 FK240
выбор AC катушки для контакторов LC1F

Напряжение питания, постоянный ток
1102 x LX4 FK055
1252 x LX4 FK065
2202 x LX4 FK110
2502 x LX4 FK125
4402 x LX4 FK220
