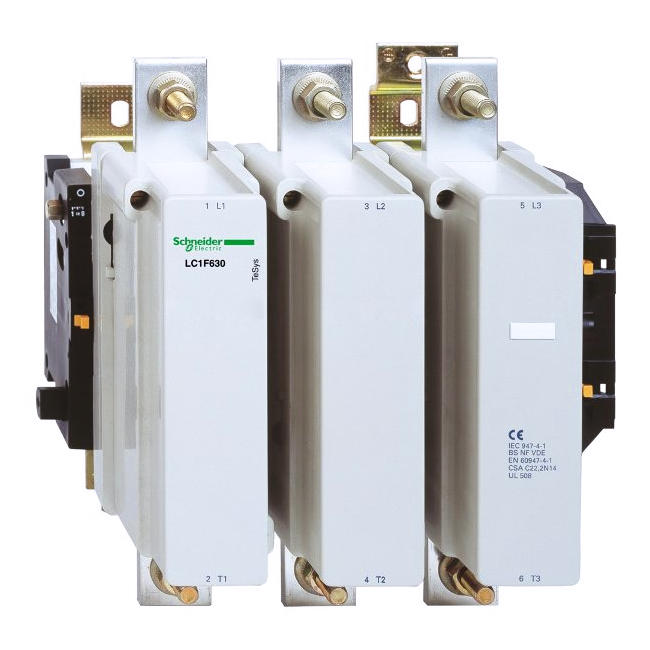

Контактор LC1F630M7

Контактор LC1F630M7
Производитель: Schneider Electric
Штрихкод: 3389110122190
Контакторы LC1F630M7 применяются для управления:
- всеми типами двигателей при нормальном или интенсивном режиме работы.
- резистивными, индуктивными и емкостными цепями при нагреве, освещении, коррекции коэффициента мощности, в трансформаторах, при нормальном режиме работы или режиме ожидания.
Номинальный рабочий ток в цепях AC-3 - 630A ≤ 55 °C AC
Номинальный рабочий ток в цепях AC-1 - 1000A ≤ 40 °C AC
Управляющая катушка - LX1 FL220.
Цена по запросу
Основные характеристики
СерияTeSys
Наименование продуктаTeSys F
Тип продуктаКонтактор
Краткое название устройстваLC1F
Применение контактораАктивная нагрузка
Управление электродвигателем
Категория примененияAC-3
AC-1
AC-4
Описание полюсов3P
power pole contact composition3 Н.О.
[Ue] номинальное рабочее напряжение≤ 1000 V переменный ток 50/60 Гц
≤ 460 В постоянный ток
[Ie] номинальный рабочий ток1000 А 40 °C) в ≤ 440 V переменный ток AC-1
630 А 55 °C) в ≤ 440 V переменный ток AC-3
Мощность двигателя, кВт335 кВт в 380...400 V переменный ток 50/60 Гц (AC-3)
375 кВт в 415 В переменный ток 50/60 Гц (AC-3)
400 кВт в 440 В переменный ток 50/60 Гц (AC-3)
400 кВт в 500 В переменный ток 50/60 Гц (AC-3)
450 кВт в 660...690 В переменный ток 50/60 Гц (AC-3)
450 кВт в 1000 В переменный ток 50/60 Гц (AC-3)
200 кВт в 220...230 V переменный ток 50/60 Гц (AC-3)
100 кВт в 400 В переменный ток 50/60 Гц (AC-4)
Напряжение цепи управления220 В переменный ток 40...400 Hz
Дополнительные характеристики
[Up] номинальное импульсное выдерживаемое напряжение8 kV
Категория перенапряженияIII
[Ith] условный тепловой ток на открытом воздухе1000 А в < 40 °C
1250 А
Номинальная отключающая способность5040 А в соответствии с IEC 60947-4-1
[Icw] номинальный кратковременно допустимый ток5050 А в < 40 °C - 10 с
4400 А в < 40 °C - 30 с
3400 А в < 40 °C - 1 мин
2200 А в < 40 °C - 3 мин
1600 А в < 40 °C - 10 мин
Соответствующий номинал предохранителя1000 А gG в ≤ 440 V
630 А aM в ≤ 440 V
Среднее полное сопротивление0,12 мОм - Ith 1000 А 50 Гц
[Ui] номинальное напряжение изоляции1000 В в соответствии с IEC 60947-4-1
1500 В в соответствии с VDE 0110 группа C
Мощность, рассеиваемая одним полюсом120 W AC-1
48 W AC-3
Монтажная опораМонтаж на панель
СтандартыEN 60947-1
IEC 60947-4-1
JIS C8201-4-1
МЭК 60947-1
EN 60947-4-1
СертификатыLROS (Lloyds register of shipping)
CB
UL
RMRoS
CSA
ABS
BV
DNV
RINA
Соединения – клеммыЦепь управления: винтовой зажим 1 кабель (-и) 1…4 мм²гибкий без наконечника
Цепь управления: винтовой зажим 2 кабель (-и) 1…4 мм²гибкий без наконечника
Цепь управления: винтовой зажим 1 кабель (-и) 1…4 мм²гибкий с кабельным наконечником
Цепь управления: винтовой зажим 2 кабель (-и) 1…2,5 мм²гибкий с кабельным наконечником
Цепь управления: винтовой зажим 1 кабель (-и) 1…4 мм²жесткий кабель без наконечника
Цепь управления: винтовой зажим 2 кабель (-и) 1…4 мм²жесткий кабель без наконечника
Силовая цепь: шина 2 кабель (-и) - сечение шины: 60 x 5 mm
Power circuit: bolted connection
Момент затяжкиControl circuit: 1.2 N.m
Power circuit: 58 N.m
Пределы напряжения цепи управленияНаходится в состоянии работы: 0,85...1,1 Uc 40...400 Hz 55 °C)
Отпускание: 0,25...0,5 Uc 40...400 Hz 55 °C)
Потребляемая мощность при срабатывании1650 В·А 40...400 Hz 0,9 20 °C)
Потребляемая мощность при удержании, В·А22 В·А 40...400 Hz 0,9 20 °C)
Теплоотдача20 Вт
Время работы40...80 мс включение
100...200 мс отключение
Механическая износостойкость5 млн. циклов
Максимальная частота коммутации1200 цикл/ч в < 55 °C
Код совместимостиLC1F
motor power range250…500 кВт в 380…440 В 3 фазы
110…220 кВт в 200…240 В 3 фазы
250…500 кВт в 480…500 В 3 фазы
Тип пускателяКонтактор прямого пуска
Напряжение катушки контактора220 В переменный ток стандартный
Условия эксплуатации
Степень защиты IPIP20 лицевая панель с ограждениями в соответствии с МЭК 60529
IP20 лицевая панель с ограждениями в соответствии с VDE 0106
Защитное исполнениеTH
Рабочая температура окружающей среды-5…55 °C
Температура окружающей среды при хранении-60…80 °C
Допустимая температура воздуха вокруг устройства-40…70 °C
Высота304 мм
Ширина309 мм
Глубина255 мм
Вес нетто18,6 кг

Установочные размеры и принципиальная электрическая схема

Размеры контактора LC1F630M7

Трехполюсные контакторы TeSys F, исполнение катушки M7

Модель Ie max,
AC-3 (Ue ≤ 440В), A
Ie max,
AC-1 ( θ≤ 40°C), A
Номинальные мощности трехфазных двигателей 50/60Гц, по категории применения AC-3 (t≤60°C), кВт
220V/230V 380V/400V 440V 500V 660V/690V
присоединение с помощью винтовых зажимов
LC1F115M7 115 200 30 55 59 75 80
LC1F150M7 150 250 40 75 80 90 100
LC1F185M7 185 275 55 90 100 110 110
LC1F225M7 225 315 63 110 110 129 129
LC1F265M7 265 350 75 132 140 160 160
LC1F330M7 330 400 100 160 200 200 220
LC1F400M7 400 500 110 200 250 257 280
LC1F500M7 500 700 147 250 295 355 335
LC1F630M7 630 1000 200 335 400 400 450
LC1F780M7 780 1600 220 400 425 450 475
LC1F800MW 800 1000 250 450 450 450 475
LC1F1250M7 - 1250 - - - - -
LC1F1400M7 - 1400 - - - - -
LC1F1700M7 - 1700 - - - - -
LC1F2100M7 - 2100 - - - - -

Варианты исполнения катушек

Переменный ток
Напряжение, В 24 48 110 115 120 208 220 230 240 380 400 415 500
40...400Гц (катушка LX9) B7 E7 F7 FE7 G7 L7 M7 P7 U7 Q7 V7 N7 R7
50Гц (катушка LX1) B5 E5 F5 FE5 - - M5 P5 U5 Q5 V5 N5 -
60Гц (катушка LX1) - E6 F6 - G6 L6 M6 - U6 Q6 - - R5
Постоянный ток
Напряжение, В 24 48 110 125 220 230 250 400 440
Катушка LX4 F BD ED FD GD MD MD UD - RD

Вспомогательные элементы и аксессуары для LC1F630M7

Аналогичные товары или товары на замену LC1F630M7
