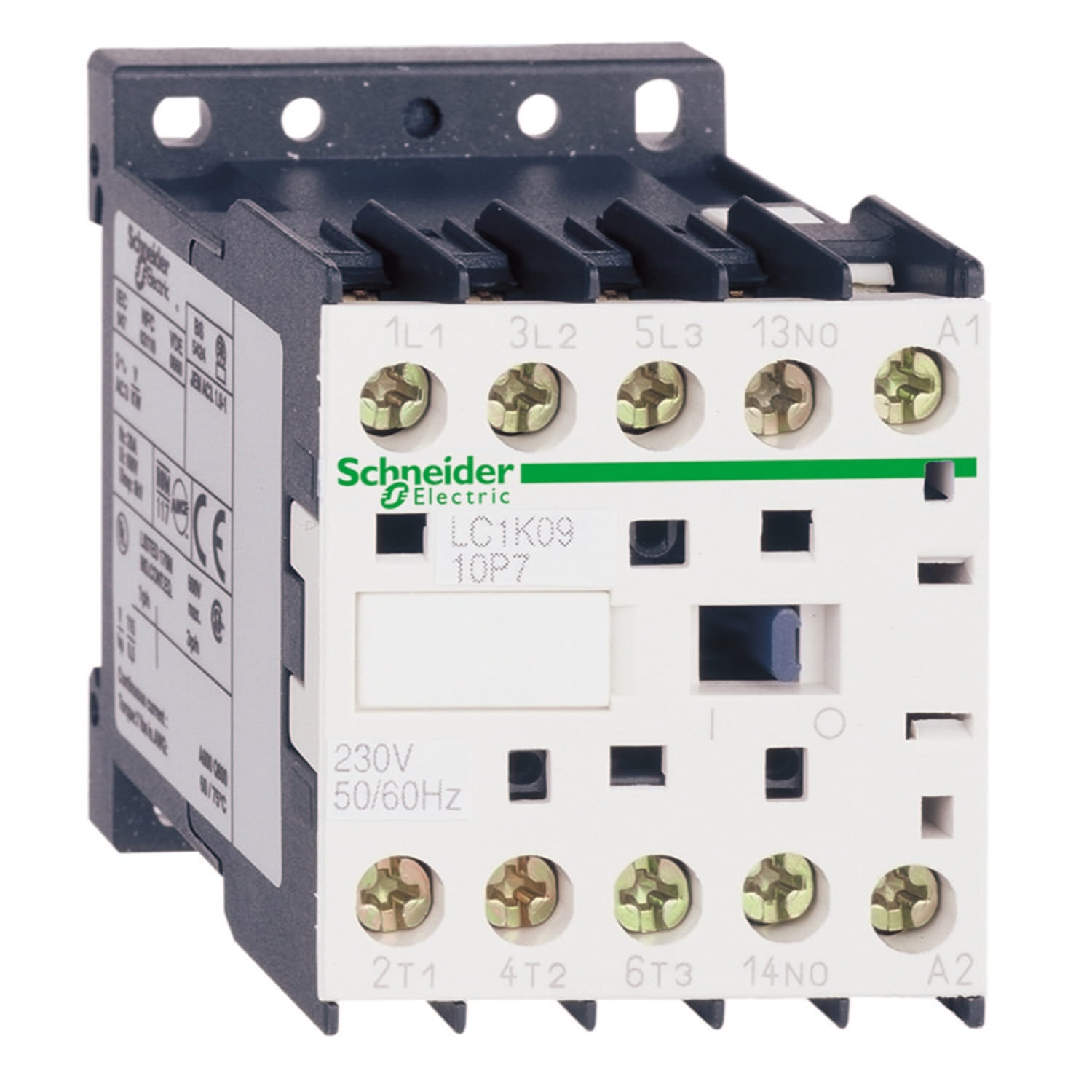

Мини контактор LC1K1210M7
Производитель: Schneider Electric
Штрихкод: 3389110733129
Контакторы серии TeSys K - это компактные аппараты, предназначенные для применения в сетях освещения, управления конвейерами, лифтами и подъемниками, погрузчиками, насосами и проч.нагрузками.
Цена по запросу

Основные характеристики

СерияTeSys
Тип продуктаКонтактор
Наименование продуктаTeSys K
Краткое название устройстваLC1K
Область примененияУправление освещением
Применение контактораУправление электродвигателем
Активная нагрузка

Дополнительные характеристики

Категория примененияAC-1
AC-4
AC-3
Описание полюсов3P
power pole contact composition3 Н.О.
[Ue] номинальное рабочее напряжениеСиловая цепь: 690 В переменный ток 50/60 Гц
Signalling circuit: ≤ 690 V AC 50/60 Hz
[Ie] номинальный рабочий ток20 A (at < 50 °C) at ≤ 440 V AC AC-1 for power circuit
12 A at ≤ 440 V AC AC-3 for power circuit
16 A (at < 70 °C) at 690 V AC AC-1 for power circuit
Тип цепи управленияПер. ток в 50/60 Гц
Напряжение цепи управления220...230 V переменный ток 50/60 Гц
мощность двигателя, кВт4 кВт в 480 В переменный ток 50/60 Гц AC-3
4 кВт в 500...600 В переменный ток 50/60 Гц AC-3
4 кВт в 660...690 В переменный ток 50/60 Гц AC-3
2,2 кВт в 400 V переменный ток 50/60 Гц AC-4
3 кВт в 220...230 V переменный ток 50/60 Гц AC-3
5,5 кВт в 380...415 В переменный ток 50/60 Гц AC-3
5,5 кВт в 440 В переменный ток 50/60 Гц AC-3
Вспомогательные контакты1 Н.О.
[Up] номинальное импульсное выдерживаемое напряжение8 kV
Категория перенапряженияIII
[Ith] условный тепловой ток на открытом воздухе20 A (at 50 °C) for power circuit
10 A (at 50 °C) for signalling circuit
Номинальная включающая способность Irms110 A AC for signalling circuit conforming to IEC 60947
144 A AC for power circuit conforming to NF C 63-110
144 A AC for power circuit conforming to IEC 60947
Номинальная отключающая способность110 A at 440 V conforming to IEC 60947
80 A at 500 V conforming to IEC 60947
70 A at 660...690 V conforming to IEC 60947
[Icw] номинальный кратковременно допустимый ток115 A 50 °C - 1 s for power circuit
105 A 50 °C - 5 s for power circuit
100 A 50 °C - 10 s for power circuit
75 A 50 °C - 30 s for power circuit
55 A 50 °C - 1 min for power circuit
50 A 50 °C - 3 min for power circuit
80 A - 1 s for signalling circuit
90 A - 500 ms for signalling circuit
110 A - 100 ms for signalling circuit
25 A 50 °C - >= 15 min for power circuit
Соответствующий номинал предохранителя25 A gG at ≤ 440 V for power circuit
25 A aM for power circuit
10 A gG for signalling circuit conforming to IEC 60947
10 A gG for signalling circuit conforming to VDE 0660
Среднее полное сопротивление3 mOhm - Ith 20 A 50 Hz for power circuit
[Ui] номинальное напряжение изоляцииPower circuit: 600 V conforming to UL 508
Силовая цепь: 690 В в соответствии с IEC 60947-4-1
Signalling circuit: 690 V conforming to IEC 60947-4-1
Signalling circuit: 690 V conforming to IEC 60947-5-1
Signalling circuit: 600 V conforming to UL 508
Power circuit: 600 V conforming to CSA C22.2 No 14
Signalling circuit: 600 V conforming to CSA C22.2 No 14
Сопротивление изоляции> 10 МОм для цепь сигнализации
Потребляемая мощность при срабатывании30 В·А 20 °C)
Потребляемая мощность при удержании, В·А4,5 В·А 20 °C)
Теплоотдача1,3 Вт
Пределы напряжения цепи управленияOperational: 0.8...1.15 Uc (at < 50 °C)
Отпускание: 0,2...0,75 Uc 50 °C)
Соединения – клеммыScrew clamp terminals 1 cable(s) 1.5…4 mm²solid
Screw clamp terminals 1 cable(s) 0.75…4 mm²flexible without cable end
Screw clamp terminals 1 cable(s) 0.34…2.5 mm²flexible with cable end
Screw clamp terminals 2 cable(s) 1.5…4 mm²solid
Screw clamp terminals 2 cable(s) 0.75…4 mm²flexible without cable end
Screw clamp terminals 2 cable(s) 0.34…1.5 mm²flexible with cable end
Максимальная частота коммутации3600 cyc/h
Тип вспом. контактовтип мгновенный 1 Н.О.
Частота цепи сигнализации≤ 400 Гц
Минимальный коммутируемый ток5 мА для цепь сигнализации
Минимальное коммутируемое напряжение17 В для цепь сигнализации
Монтажная опораРейка
Монтаж на панель
Момент затяжки1.3 N.m - on screw clamp terminals - with screwdriver Philips No 2
1.3 N.m - on screw clamp terminals - with screwdriver flat Ø 6 mm
Время работы10...20 мс отключение катушки и размыкание Н.О. контакта
10...20 мс включение катушки замыкание Н.О. контакта
Безопасный уровень надежностиB10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1
B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1
Инструкции по завершению срока службы продукта0.5 mm
Механическая износостойкость10 млн. циклов
Электрическая износостойкость0.3 Mcycles 20 A AC-1 at Ue ≤ 440 V
1.3 Mcycles 12 A AC-3 at Ue ≤ 440 V
Механическая стойкостьУдары контактор закрытый, по оси Х: 10 gn в течение 11 мс в соответствии с IEC 60068-2-27
Удары контактор закрытый, по оси Y: 15 g (ном.) в течение 11 мс в соответствии с IEC 60068-2-27
Shocks contactor closed, on Z axis: 15 Gn for 11 ms conforming to IEC 60068-2-27
Удары контактор открытый, по оси X: 6 g (ном.) в течение 11 мс в соответствии с IEC 60068-2-27
Удары контактор открытый, по оси Y: 10 gn в течение 11 мс в соответствии с IEC 60068-2-27
Shocks contactor opened, on Z axis: 10 Gn for 11 ms conforming to IEC 60068-2-27
Vibrations contactor closed: 4 Gn, 5...300 Hz conforming to IEC 60068-2-6
Vibrations contactor opened: 2 Gn, 5...300 Hz conforming to IEC 60068-2-6
Высота58 мм
Ширина45 мм
Глубина57 мм
Вес нетто0,18 кг

Условия эксплуатации

СтандартыBS 5424
ГОСТ IEC 60947
NF C 63-110
VDE 0660
СертификатыCSA
UL
Степень защиты IPIP2x в соответствии с VDE 0106
Защитное исполнениеTC в соответствии с IEC 60068
TC conforming to DIN 50016
Температура окружающей среды при хранении-50…80 °C
Рабочая высота2000 м без ухудшения номинальных значений
ОгнестойкостьV1 в соответствии с UL 94
Requirement 2 conforming to NF F 16-101
Requirement 2 conforming to NF F 16-102

Варианты изготовления контакторов

Указанные выше маркировки применимы для стандартного исполнения контакторов - присоединение проводов с помощью винтовых зажимов.
Подключение с помощью пружинных зажимов - при заказе перед маркировкой напряжения питания катушки указывается цифра 3, например контактор LC1K12103M7.
Подключение с помощью фастонов 1x6.3 или 2x2.8 - перед напряжением питания катушки указывается цифра 7, например LC1K12107M7.
Контакты под пайку - перед напряжением питания катушки указывается цифра 5, например LC1K12105M7.

Установочные размеры и принципиальная электрическая схема

Габаритные размеры LC1K1210M7   контакты LC1K1210M7
