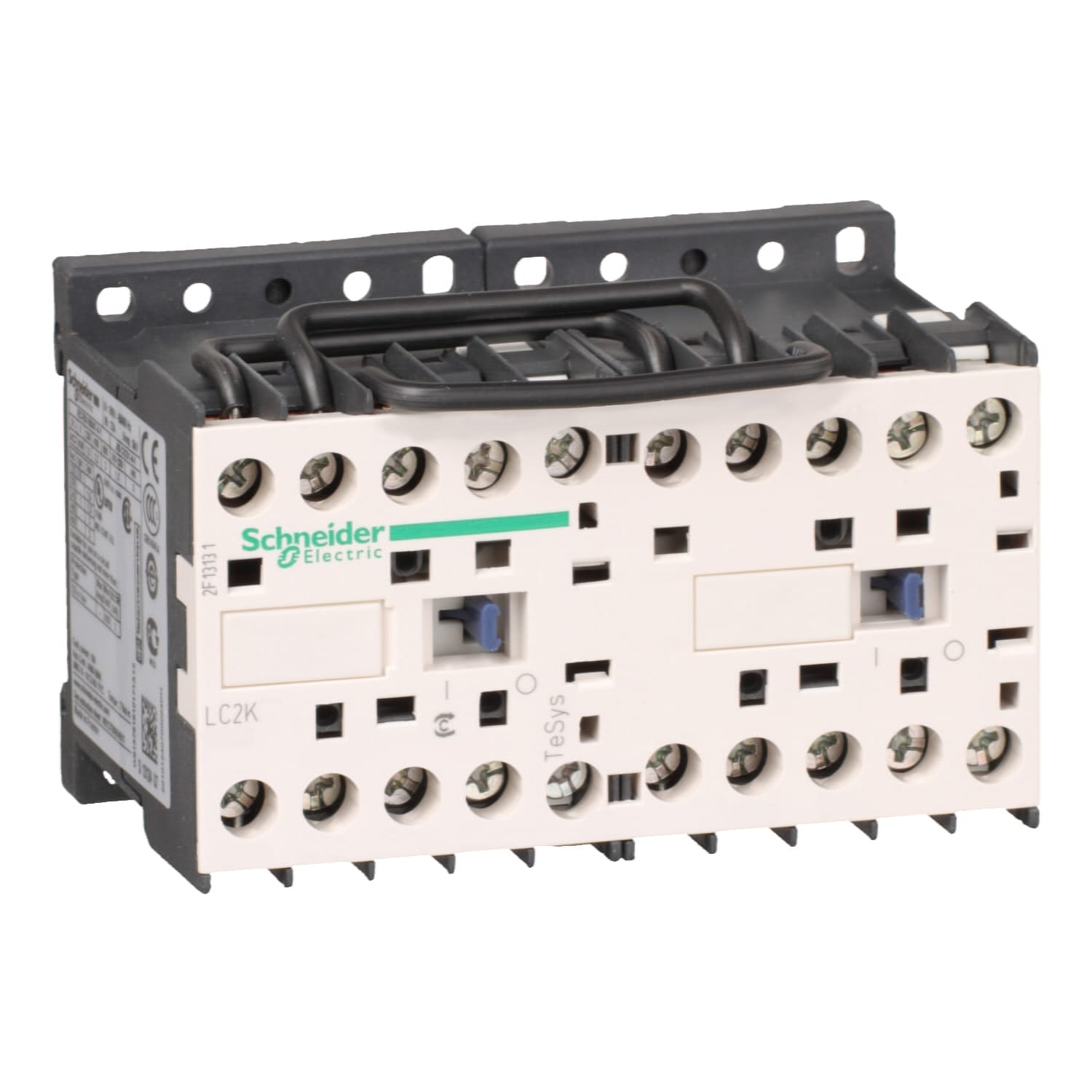

Реверсивный мини контактор LC2K1610P7

Реверсивный мини контактор LC2K1610P7
Производитель: Schneider Electric
Штрихкод: 3389118380820
Контактор реверсивный K 3P, 16 А, НО, 230V 50/60 Гц, механическая блокировка, зажим под винт
Цена по запросу

Основные характеристики

СерияTeSys
Наименование продуктаTeSys K
Тип продуктаРеверсивный контактор
Краткое название устройстваLC2K
Область примененияУправление освещением
Применение контактораУправление электродвигателем
Категория примененияAC-3
AC-4
Комплектация изделияПредварительно собранный с силовой сборной шиной реверсирования
Описание полюсов3P
power pole contact composition3 Н.О.
[Ue] номинальное рабочее напряжениеСиловая цепь: 690 В переменный ток 50/60 Гц
Signalling circuit: ≤ 690 V AC 50/60 Hz
[Ie] номинальный рабочий ток16 A at ≤ 440 V AC AC-3 for power circuit
Мощность двигателя, кВт4 kW at 480 V AC 50/60 Hz
4 kW at 500...600 V AC 50/60 Hz
4 kW at 660...690 V AC 50/60 Hz
5.5 kW at 440 V AC 50/60 Hz
4 kW at 220...230 V AC 50/60 Hz
7.5 kW at 380...415 V AC 50/60 Hz
Тип цепи управленияПер. ток в 50/60 Гц
Напряжение цепи управления230 V переменный ток 50/60 Гц
Вспомогательные контакты1 Н.О.
[Up] номинальное импульсное выдерживаемое напряжение8 kV
Категория перенапряженияIII
[Ith] условный тепловой ток на открытом воздухе20 A (at 50 °C) for power circuit
10 A (at 50 °C) for signalling circuit
Номинальная включающая способность Irms160 А в 690 В переменный ток для силовая цепь в соответствии с NF C 63-110
160 A at 690 V AC for power circuit conforming to IEC 60947
110 A AC for signalling circuit conforming to IEC 60947
Номинальная отключающая способность110 A at 440 V conforming to IEC 60947
80 A at 500 V conforming to IEC 60947
70 A at 660...690 V conforming to IEC 60947
[Icw] номинальный кратковременно допустимый ток115 A 50 °C - 1 s for power circuit
105 A 50 °C - 5 s for power circuit
100 A 50 °C - 10 s for power circuit
75 A 50 °C - 30 s for power circuit
55 A 50 °C - 1 min for power circuit
50 A 50 °C - 3 min for power circuit
80 A - 1 s for signalling circuit
90 A - 500 ms for signalling circuit
110 A - 100 ms for signalling circuit
25 A 50 °C - >= 15 min for power circuit
Соответствующий номинал предохранителя25 A gG at ≤ 440 V for power circuit
25 A aM for power circuit
10 A gG for signalling circuit conforming to IEC 60947
10 A gG for signalling circuit conforming to VDE 0660
Среднее полное сопротивление3 mOhm - Ith 20 A 50 Hz for power circuit
[Ui] номинальное напряжение изоляцииPower circuit: 600 V conforming to UL 508
Силовая цепь: 690 В в соответствии с IEC 60947-4-1
Signalling circuit: 690 V conforming to IEC 60947-4-1
Signalling circuit: 690 V conforming to IEC 60947-5-1
Signalling circuit: 600 V conforming to UL 508
Power circuit: 600 V conforming to CSA C22.2 No 14
Signalling circuit: 600 V conforming to CSA C22.2 No 14
Электрическая износостойкость1.3 Mcycles 16 A AC-3 at Ue ≤ 440 V
Тип блокировкиМеханический
Монтажная опораРейка
Монтаж на панель
СтандартыEN/IEC 60947-4-1
EN/IEC 60947-5-1
СертификатыCB Scheme
Соединения – клеммыScrew clamp terminals 1 cable(s) 1.5…4 mm²solid
Screw clamp terminals 1 cable(s) 0.75…4 mm²flexible without cable end
Screw clamp terminals 1 cable(s) 0.34…2.5 mm²flexible with cable end
Screw clamp terminals 2 cable(s) 1.5…4 mm²solid
Screw clamp terminals 2 cable(s) 0.75…4 mm²flexible without cable end
Screw clamp terminals 2 cable(s) 0.34…1.5 mm²flexible with cable end
Момент затяжки1.3 N.m - on screw clamp terminals - with screwdriver Philips No 2
1.3 N.m - on screw clamp terminals - with screwdriver flat Ø 6 mm
Время работы10...20 мс включение катушки замыкание Н.О. контакта
10...20 мс отключение катушки и размыкание Н.О. контакта
Безопасный уровень надежностиB10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1
B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1
Механическая износостойкость5 млн. циклов
Максимальная частота коммутации3600 cyc/h

Дополнительные характеристики

Пределы напряжения цепи управленияОтпускание: 0,2...0,75 Uc 50 °C)
Operational: 0.85...1.15 Uc (at < 50 °C)
Потребляемая мощность при срабатывании30 В·А 20 °C)
Потребляемая мощность при удержании, В·А4,5 В·А 20 °C)
Теплоотдача1,3 Вт
Тип вспом. контактовтип мгновенный 1 Н.О.
Частота цепи сигнализации≤ 400 Гц
Минимальный коммутируемый ток5 мА для цепь сигнализации
Минимальное коммутируемое напряжение17 В для цепь сигнализации
Инструкции по завершению срока службы продукта0.5 mm
Сопротивление изоляции> 10 МОм для цепь сигнализации

Условия эксплуатации

Степень защиты IPIP20 conforming to VDE 0106
Защитное исполнениеTC в соответствии с IEC 60068
TC conforming to DIN 50016
Температура окружающей среды-25…50 °C
Температура окружающей среды при хранении-50…80 °C
Рабочая высота2000 м без ухудшения номинальных значений
ОгнестойкостьV1 в соответствии с UL 94
Requirement 2 conforming to NF F 16-101
Requirement 2 conforming to NF F 16-102
Механическая стойкостьУдары контактор закрытый, по оси Х: 10 gn в течение 11 мс в соответствии с IEC 60068-2-27
Удары контактор закрытый, по оси Y: 15 g (ном.) в течение 11 мс в соответствии с IEC 60068-2-27
Shocks contactor closed, on Z axis: 15 Gn for 11 ms conforming to IEC 60068-2-27
Удары контактор открытый, по оси X: 6 g (ном.) в течение 11 мс в соответствии с IEC 60068-2-27
Удары контактор открытый, по оси Y: 10 gn в течение 11 мс в соответствии с IEC 60068-2-27
Shocks contactor opened, on Z axis: 10 Gn for 11 ms conforming to IEC 60068-2-27
Vibrations contactor closed: 4 Gn, 5...300 Hz conforming to IEC 60068-2-6
Vibrations contactor opened: 2 Gn, 5...300 Hz conforming to IEC 60068-2-6
Высота58 мм
Ширина90 мм
Глубина57 мм
Вес нетто0,39 кг
