Мини-контактор LP1K090085MD

Артикул: 004.100.002
  • photo 3
  • photo 4

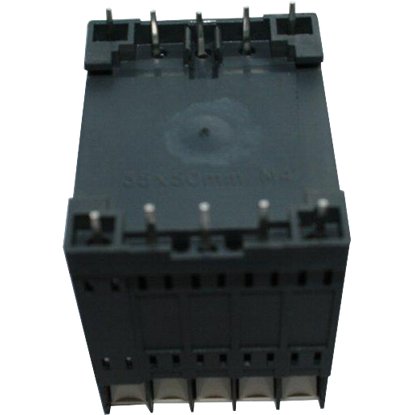

Мини-контактор LP1K090085MD
Производитель: Schneider Electric
Штрихкод: 3389110496161
Пускатели электромагнитные (контакторы) LP1-K090085MD предназначены для управления безиндуктивными нагрузками по категории применения АС-1. Напряжение питание катушки - 220В постоянного тока.
☎ Цена по запросу

Основные характеристики

СерияTeSys K
СерияTeSys
Тип продуктаКонтактор
Краткое название устройстваLP1K
Применение контактораАктивная нагрузка
Категория примененияAC-1
Описание полюсов4P
Конфигурация главных контактов2 Н.О. + 2 Н.З.
[Ie] номинальный рабочий ток20 А 50 °C) в ≤ 440 V переменный ток AC-1 для силовая цепь
16 А 70 °C) в 690 В переменный ток AC-1 для силовая цепь

Дополнительные характеристики

Пределы напряжения цепи управленияOperational: 0.8...1.15 Uc (at < 50 °C)
Drop-out: 0.1...0.75 Uc (at < 50 °C)
[Ui] номинальное напряжение изоляцииСиловая цепь: 600 В в соответствии с UL 508
Силовая цепь: 690 В в соответствии с IEC 60947-4-1
Силовая цепь: 600 В в соответствии с CSA C22.2 № 14
[Up] номинальное импульсное выдерживаемое напряжение8 кВ
Категория перенапряженияIII
Монтажная опораПечатные платы
ОгнестойкостьV1 в соответствии с UL 94
Требование 2 в соответствии с NF F 16-101
Требование 2 в соответствии с NF F 16-102
[Ue] номинальное рабочее напряжениеPower circuit: 690 V AC 50/60 Hz
[Ith] условный тепловой ток на открытом воздухе20 А в < 50 °C для силовая цепь
Номинальная включающая способность Irms110 А переменный ток для силовая цепь в соответствии с NF C 63-110
110 А переменный ток для силовая цепь в соответствии с ГОСТ IEC 60947
Номинальная отключающая способность110 А в 415 В в соответствии с ГОСТ IEC 60947
110 А в 440 В в соответствии с ГОСТ IEC 60947
80 А в 500 В в соответствии с ГОСТ IEC 60947
110 А в 220...230 V в соответствии с ГОСТ IEC 60947
110 А в 380...400 V в соответствии с ГОСТ IEC 60947
70 А в 660...690 В в соответствии с ГОСТ IEC 60947
Соответствующий номинал предохранителя25 А gG в ≤ 440 V для силовая цепь
25 А aM для силовая цепь
Среднее полное сопротивление3 мОм - Ith 20 А 50 Гц для силовая цепь
Пусковая мощность, Вт3 W (at 20 °C)
Потребляемая мощность при удержании, Вт3 W at 20 °C
Время работы30...40 мс включение катушки замыкание Н.О. контакта
10 ms coil de-energisation and NO opening
25...35 мс отключение катушки и размыкание Н.О. контакта
15 мс отключение катушки и замыкание Н.З. контакта
Безопасный уровень надежностиB10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1
B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1
Механическая износостойкость10 млн. циклов
Максимальная частота коммутации3600 цикл/ч
Высота58 мм
Ширина45 мм
Глубина57 мм
Вес нетто0,225 кг

Условия эксплуатации

СертификатыCSA
UL
Температура окружающей среды-25…50 °C
Температура окружающей среды при хранении-50…80 °C
Рабочая высота2000 м без ухудшения номинальных значений

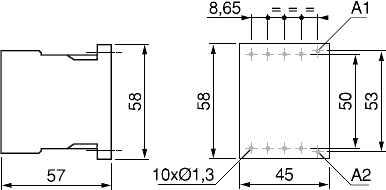

Установочные размеры и принципиальная электрическая схема

габаритные размеры контактора LP1-K090085MDсхема контактора LP1-K090085MD
