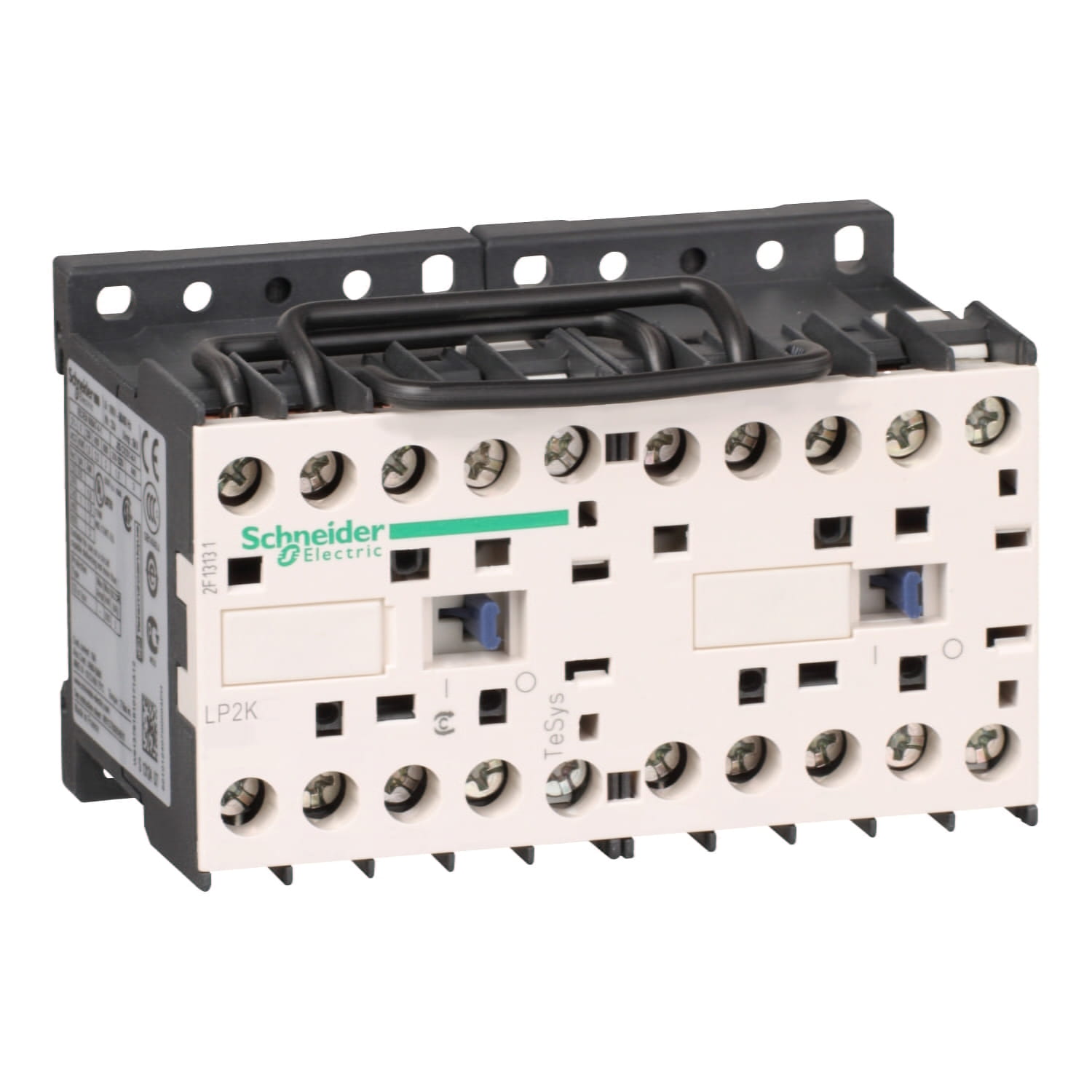

Реверсивный миниконтактор LP2K0610BD

Артикул: 004.014.362
Реверсивный миниконтактор LP2K0610BD
Производитель: Schneider Electric
Штрихкод: 3389110496949
КОНТАКТОР РЕВЕРС. K 3P,6 А,НО,24V DС,ЗАЖИМ ПОД ВИНТ
☎ Цена по запросу

Основные характеристики

СерияTeSys
Наименование продуктаTeSys K
Тип продуктаРеверсивный контактор
Краткое название устройстваLP2K
Область примененияУправление освещением
Применение контактораУправление электродвигателем
Категория примененияAC-4
AC-3
Комплектация изделияПредварительно собранный с силовой сборной шиной реверсирования
Описание полюсов3P
power pole contact composition3 Н.О.
[Ue] номинальное рабочее напряжениеPower circuit: 690 V AC 50/60 Hz
Цепь сигнализации: ≤ 690 V переменный ток 50/60 Гц
[Ie] номинальный рабочий ток6 А в ≤ 440 V переменный ток AC-3 для силовая цепь
Мощность двигателя, кВт1,5 кВт в 220...230 V переменный ток 50/60 Гц
2,2 кВт в 380...415 В переменный ток 50/60 Гц
3 кВт в 440 В переменный ток 50/60 Гц
3 кВт в 480 В переменный ток 50/60 Гц
3 кВт в 500...600 В переменный ток 50/60 Гц
3 кВт в 660...690 В переменный ток 50/60 Гц
Тип цепи управленияПост. ток стандартный
Напряжение цепи управления24 В постоянный ток
Вспомогательные контакты1 Н.О.
[Up] номинальное импульсное выдерживаемое напряжение8 кВ
Категория перенапряженияIII
[Ith] условный тепловой ток на открытом воздухе20 А в < 50 °C для силовая цепь
10 А в < 50 °C для цепь сигнализации
Номинальная включающая способность Irms110 А переменный ток для силовая цепь в соответствии с NF C 63-110
110 А переменный ток для силовая цепь в соответствии с ГОСТ IEC 60947
110 А переменный ток для цепь сигнализации в соответствии с ГОСТ IEC 60947
Номинальная отключающая способность110 А в 415 В в соответствии с ГОСТ IEC 60947
110 А в 440 В в соответствии с ГОСТ IEC 60947
80 А в 500 В в соответствии с ГОСТ IEC 60947
110 А в 220...230 V в соответствии с ГОСТ IEC 60947
110 А в 380...400 V в соответствии с ГОСТ IEC 60947
70 А в 660...690 В в соответствии с ГОСТ IEC 60947
[Icw] номинальный кратковременно допустимый ток90 А в < 50 °C - 1 с для силовая цепь
85 А в < 50 °C - 5 с для силовая цепь
80 А в < 50 °C - 10 с для силовая цепь
60 А в < 50 °C - 30 с для силовая цепь
45 А в < 50 °C - 1 мин для силовая цепь
40 А в < 50 °C - 3 мин для силовая цепь
80 А - 1 с для цепь сигнализации
90 А - 500 мс для цепь сигнализации
110 А - 100 мс для цепь сигнализации
20 А в < 50 °C - >= 15 мин для силовая цепь
Соответствующий номинал предохранителя25 А gG в ≤ 440 V для силовая цепь
25 А aM для силовая цепь
10 А gG для цепь сигнализации в соответствии с ГОСТ IEC 60947
10 А gG для цепь сигнализации в соответствии с VDE 0660
Среднее полное сопротивление3 мОм - Ith 20 А 50 Гц для силовая цепь
[Ui] номинальное напряжение изоляцииСиловая цепь: 600 В в соответствии с UL 508
Силовая цепь: 690 В в соответствии с IEC 60947-4-1
Цепь сигнализации: 690 В в соответствии с IEC 60947-4-1
Цепь сигнализации: 690 В в соответствии с IEC 60947-5-1
Цепь сигнализации: 600 В в соответствии с UL 508
Силовая цепь: 600 В в соответствии с CSA C22.2 № 14
Цепь сигнализации: 600 В в соответствии с CSA C22.2 № 14
Электрическая износостойкость1,3 млн. циклов 6 А AC-3 при Ue ≤ 440 V
Тип блокировкиМеханический
Монтажная опораМонтаж на панель
Рейка
СтандартыBS 5424
VDE 0660
NF C 63-110
ГОСТ IEC 60947
СертификатыUL
CSA
Соединения – клеммыВинтовой зажим 1 кабель (-и) 1,5…4 мм²жесткий кабель
Винтовой зажим 1 кабель (-и) 0,75…4 мм²Гибкий без наконечника
Винтовой зажим 1 кабель (-и) 0,34…2,5 мм²Гибкий с кабельным наконечником
Винтовой зажим 2 кабель (-и) 1,5…4 мм²жесткий кабель
Винтовой зажим 2 кабель (-и) 0,75…4 мм²Гибкий без наконечника
Винтовой зажим 2 кабель (-и) 0,34…1,5 мм²Гибкий с кабельным наконечником
Момент затяжки1,3 Н-м - винтовой зажим - с помощью отвертки Philips No 2
1,3 Н-м - винтовой зажим - с помощью отвертки плоск. Ø 6 мм
Время работы30...40 мс включение катушки замыкание Н.О. контакта
10 ms coil de-energisation and NO opening
Безопасный уровень надежностиB10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1
B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1
Механическая износостойкость5 млн. циклов
Максимальная частота коммутации3600 цикл/ч

Дополнительные характеристики

Пределы напряжения цепи управленияOperational: 0.8...1.15 Uc (at < 50 °C)
Drop-out: 0.1...0.75 Uc (at < 50 °C)
Пусковая мощность, Вт3 W (at 20 °C)
Потребляемая мощность при удержании, Вт3 W at 20 °C
Теплоотдача3 W
Тип вспом. контактовтип мгновенный 1 Н.О.
Минимальный коммутируемый ток5 mA for signalling circuit
Минимальное коммутируемое напряжение17 В для цепь сигнализации
Инструкции по завершению срока службы продукта0,5 мм
Сопротивление изоляции> 10 MOhm for signalling circuit

Условия эксплуатации

Степень защиты IPIP20 в соответствии с VDE 0106
Защитное исполнениеTC в соответствии с IEC 60068
TC в соответствии с DIN 50016
Температура окружающей среды-25…50 °C
Температура окружающей среды при хранении-50…80 °C
Рабочая высота2000 м без ухудшения номинальных значений
ОгнестойкостьV1 в соответствии с UL 94
Требование 2 в соответствии с NF F 16-101
Требование 2 в соответствии с NF F 16-102
Механическая стойкостьУдары контактор закрытый, по оси Z: 15 g (ном.) в течение 11 мс в соответствии с IEC 60068-2-27
Удары контактор открытый, по оси Z: 10 gn в течение 11 мс в соответствии с IEC 60068-2-27
Вибрации контактор замкнут: 4 g (ном.), 5...300 Гц в соответствии с IEC 60068-2-6
Вибрации контактор разомкнут: 2 g (ном.), 5...300 Гц в соответствии с IEC 60068-2-6
Удары контактор открытый, по оси X: 10 gn в течение 11 мс в соответствии с IEC 60068-2-27
Удары контактор открытый, по оси Y: 6 g (ном.) в течение 11 мс в соответствии с IEC 60068-2-27
Удары контактор закрытый, по оси Х: 15 g (ном.) в течение 11 мс в соответствии с IEC 60068-2-27
Удары контактор закрытый, по оси Y: 10 gn в течение 11 мс в соответствии с IEC 60068-2-27
Высота58 мм
Ширина90 мм
Глубина57 мм
Вес нетто0,48 кг
