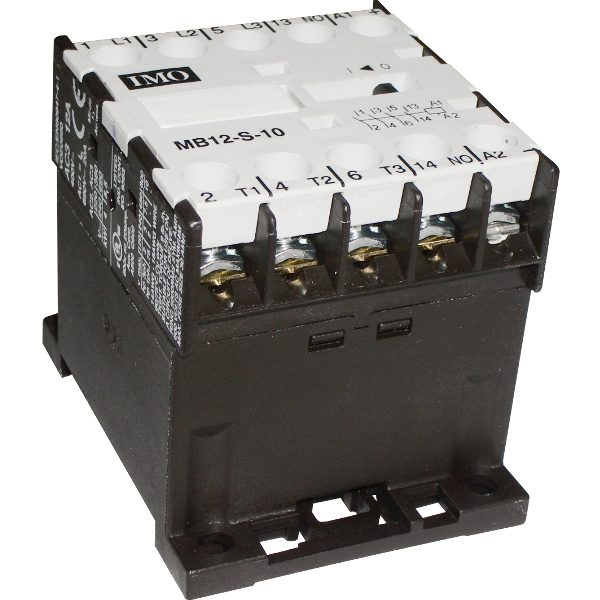

Миниконтактор MB12-S-10-24VDC

Избранное
Сравнить
Поделиться
ВКонтакте WhatsApp Одноклассники Копировать ссылку

Артикул: 004.004.006

Производитель: IMO (Англия)

Пускатель электромагнитный MB12-S-10-24VDC предназначен для управляемого включения/выключения различных потребителей электроэнергии в трехфазных сетях переменного напряжения, дистанционного запуска и останова электродвигателей.
Вспомогательный контакт имеет парную контактную группу.
Выпускается в двух модификациях корпуса - для монтажа на рейке DIN, либо для монтажа на печатной плате.
Конструкция корпуса исключает случайное касание контактов. Мини-контактор сконструирован в соответствии с требованиями EN 60947-4-1 и VDE0660

Товар больше не поставляется

Описание

Технические параметры

Type		MB09-S	MB09-P	MB12-S	MB12-P
Вариант исполнения		DIN	PCB	DIN	PCB
Номинальное напряжение изоляции для основных контактов		690
Максимальнаярабочая частота, AC3 OPS/HR		600		700
Механический ресурс		5x10⁶		5x10⁶
Максимальный ток, AC1, Ампер		20	16	20	16
Максимальный ток, AC3230V, Ампер		11.5		14.5
Максимальный ток, AC3, 380-400V		9		12
Максимальная мощность, 230V. кВт		3		4
Максимальная мощность, AC3 380-400V, кВт		4		5.5
Диапазон напряжений для катушки		85-110%
Сечение провода подводимого к контакту	Одножильный, мм²	0.75-2.5	−	0.75-2.5	−
	Многожильный, мм²	0.75-2.5	−	0.75-2.5	−
	Многожильный с наконечником , мм²	0.5-2.5	−	0.5-2.5	−
	Кол-во проводов	2	−	2	−
Температура эксплуатации		-40°C ÷ +60°
Температура хранения		-50°C ÷ +90°

Размеры

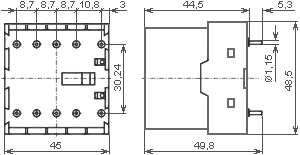

крепление на DIN рейку
контактор с креплением на DIN рейку MB12-S

Исполнение для печатного монтажа
контактор для печатного монтажа MB12-P
