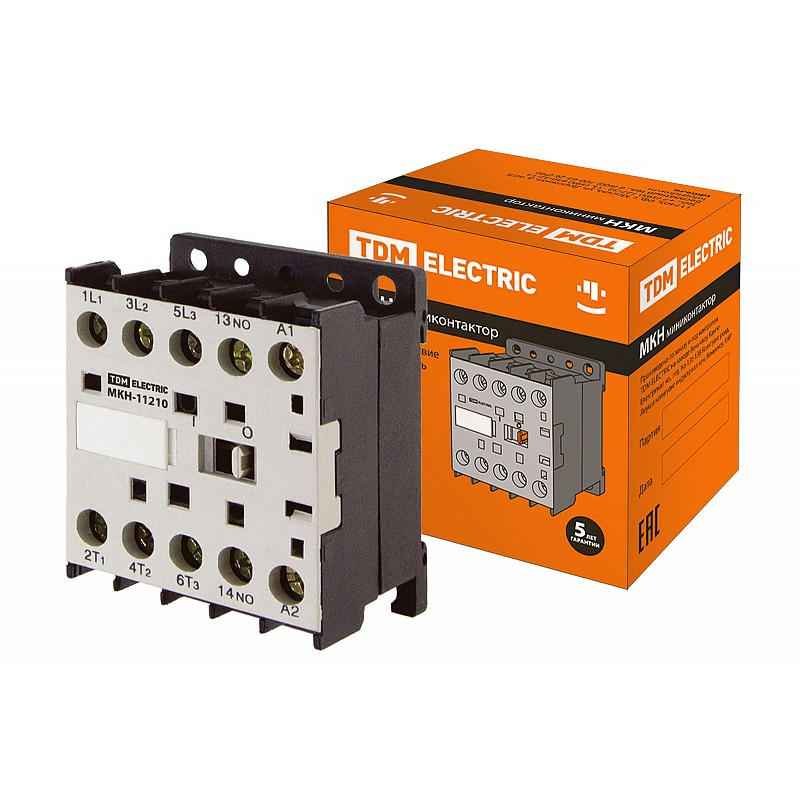

Миниконтактор МКН-11210 12А 230В 1НО TDM

Артикул: 004.003.233
Миниконтактор МКН-11210 230В
Производитель: ТДМ
Миниконтактор МКН-11210 предназначен для пуска, остановки и реверсирования асинхронных электродвигателей с короткозамкнутым ротором мощностью до 5.5кВт (AC-3 380...415В), а также для дистанционного управления цепями освещения, нагревательными цепями и различными индуктивными нагрузками (АС-1).
Номинальный ток 12 ампер (AC-3).
Напряжение цепи управления - 230В~.
771.00₽
 шт

Назначение

  • Пуск, остановка и реверсирование асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660В
  • Дистанционное управление цепями освещения, нагревательными цепями и различными индуктивными нагрузками (категория применения АС-1)

Преимущества

Горизонтальное расположение магнитной системы дает возможность устанавливать и эксплуатировать МКН как на вертикальной, так и на горизонтальной плоскостях без ухудшения коммутационных свойств.

Материалы

Контакты выполнены в виде медных заклепок. Контактирующие поверхности покрыты гальваническим серебром.

Конструкция

  • Компактная конструкция подвижной части магнитной и контактной систем обеспечивает высокое быстродействие и частоту коммутаций до 3600 циклов В-О в час, что весьма важно при использовании контакторов в автоматизированном технологическом оборудовании.
  • При необходимости на контактор МКН может быть установлен модуль дополнительных контактов.
  • Возможность установки на DIN-рейку
  • Наличие одного дополнительного контакта (замыкающего 1НО)

Технические характеристики

Количество полюсов3
Число и тип дополнительных контактов1НО
Номинальное рабочее напряжение (Ue)230, 400, 690В
Напряжение изоляции (Ui)690В
Номинальное импульсное напряжение (Uimp)6кВ
Номинальный рабочий ток (Iе), категория применения АС-3 (Uе≤400 В)12А
Номинальный тепловой ток (Ith)22А
Номинальная мощность по АС-33кВт (230В)
5,5кВт (400В)
4кВт (690В)
Максимальная кратковременная нагрузка (t≤1с)120А
Номинальное напряжение катушки управления (Uс)230В~
Диапазоны напряжения управления(0.85–1.1) Uc (срабатывание)
(0.2–0.75) Uc (отпускание)
Механическая износостойкость10 млн. циклов
Электрическая износостойкость в режиме АС-30,8 млн. циклов
Масса контактора0,18 кг
Степень защитыIP20
Габаритные размеры52х45х57мм
Код по каталогу изготовителяSQ0736-0005

Установочные размеры и принципиальная электрическая схема

Размеры и схема миниконтактора МКН-11210

Номенклатура миниконтакторов серии МКН

Наименование Артикул по каталогу TDM Номинальный рабочий ток, А Номинальное напряжение катушек управления, В Количество и вид контактов
МКН-10610 6А 110В 1НО SQ0736-0011 6 110 1НО
МКН-10610 6А 230В 1НО SQ0736-0001 6 230 1НО
МКН-10610 6А 24В 1НО SQ0736-0009 6 24 1НО
МКН-10610 6А 36В 1НО SQ0736-0010 6 36 1НО
МКН-10610 6А 400В 1НО SQ0736-0012 6 400 1НО
МКН-10611 6А 230В 1НЗ SQ0736-0002 6 230 1НЗ
МКН-10611 6А 400В 1НЗ SQ0736-0013 6 400 1НЗ
МКН-10910 9А 110В 1НО SQ0736-0016 9 110 1НО
МКН-10910 9А 230В 1НО SQ0736-0003 9 230 1НО
МКН-10910 9А 24В 1НО SQ0736-0014 9 24 1НО
МКН-10910 9А 36В 1НО SQ0736-0015 9 36 1НО
МКН-10910 9А 400В 1НО SQ0736-0017 9 400 1НО
МКН-10911 9А 230В 1НЗ SQ0736-0004 9 230 1НЗ
МКН-10911 9А 400В 1НЗ SQ0736-0018 9 400 1НЗ
МКН-11210 12А 110В 1НО SQ0736-0021 12 110 1НО
МКН-11210 12А 230В 1НО SQ0736-0005 12 230 1НО
МКН-11210 12А 24В 1НО SQ0736-0019 12 24 1НО
МКН-11210 12А 36В 1НО SQ0736-0020 12 36 1НО
МКН-11210 12А 400В 1НО SQ0736-0022 12 400 1НО
МКН-11211 12А 230В 1НЗ SQ0736-0006 12 230 1НЗ
МКН-11211 12А 400В 1НЗ SQ0736-0023 12 400 1НЗ
МКН-11610 16А 110В 1НО SQ0736-0026 16 110 1НО
МКН-11610 16А 230В 1НО SQ0736-0007 16 230 1НО
МКН-11610 16А 24В 1НО SQ0736-0024 16 24 1НО
МКН-11610 16А 36В 1НО SQ0736-0025 16 36 1НО
МКН-11610 16А 400В 1НО SQ0736-0027 16 400 1НО
МКН-11611 16А 230В 1НЗ SQ0736-0008 16 230 1НЗ
МКН-11611 16А 400В 1НЗ SQ0736-0028 16 400 1НЗ
