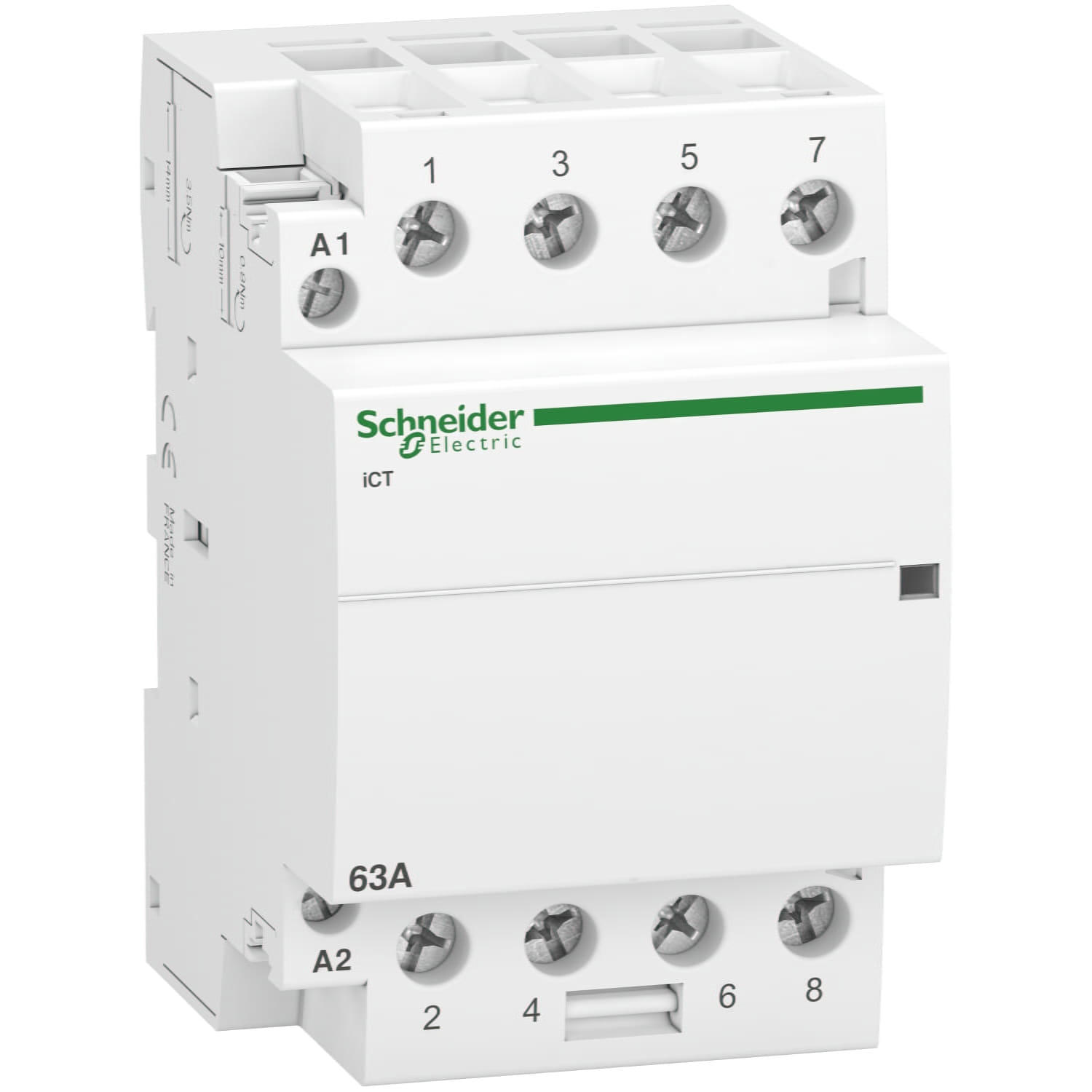

Модульный контактор A9C20864 iCT63A 4НО 220/240В АС 50ГЦ

Модульный контактор A9C20864
Производитель: Schneider Electric
Штрихкод: 3606480375156
Применение:
- Управление и контроль электрических цепей во всех промышленных, коммерческих и жилых зданиях.
- Контроль и управление однофазными и трехфазными нагрузками до 63 А (AC-1, AC-7A).
- Интерфейс между устройствами управления и силовыми цепями нагрузок, таких как осветительные приборы, обогреватели, рольставни, системы полива, электропечи, электродвигатели агрегатов ОВКВ: вентиляторов, тепловых насосов и т.д.
Цена по запросу

Основные характеристики

range of productActi 9
Наименование продуктаActi 9 iCT
Тип продуктаКонтактор
Краткое название устройстваICT
Область примененияMotor-heating-lighting
Poles4P
[Ie] номинальный рабочий ток63 А AC-7A
20 А AC-7B
Конфигурация главных контактов4 Н.О.
Тип сетиПеременный ток
Тип управленияДистанционное управление
[Uc] напряжение цепи управления220...240 В пер. ток 50 Гц

Дополнительные характеристики

Частота сети50 Гц
Номинальное рабочее напряжение400 V переменный ток 50 Гц
Максимальная мощность2,1 Вт в 400 V переменный ток
Номинальное напряжение изоляции500 В переменный ток 50/60 Гц
Номинальное импульсное выдерживаемое напряжение4 кВ
Тип сигнала управленияНепрерывная
частота коммутации100 переключений/день
Индикатор наличия напряженияИндикатор действия
Потребляемая мощность при удержании, ВА6,5 В·А
Потребляемая мощность при срабатывании53 В·А
Исполнение монтажаЗащелкивающийся
Монтажная опора35 мм симметричная DIN-рейка
Шаг 9 мм6
Высота85 мм
Ширина54 мм
Глубина60 мм
ЦветБелый
Механическая износостойкость1000000 циклы
электрическая износостойкость100000 циклы IEC/EN 61095 63 А 50 Гц AC-7A
30000 циклы IEC/EN 61095 20 А 50 Гц AC-7B
30000 циклы IEC/EN 61095 50 Гц AC-7C
100000 циклы EN/IEC 60947-4-1 50 Гц AC-1
30000 циклы EN/IEC 60947-4-1 50 Гц AC-3
30000 циклы EN/IEC 60947-4-1 50 Гц AC-5A
30000 циклы EN/IEC 60947-4-1 50 Гц AC-5B
соединения – клеммыЦепь управления: Клеммы туннельного типа2 кабель (-и) 1,5 мм² Жесткий
Цепь управления: Клеммы туннельного типа1 кабель (-и) 1,5…2,5 мм² Жесткий
Силовая цепь: Клеммы туннельного типа1 кабель (-и) 6…16 мм² Гибкий
Силовая цепь: Клеммы туннельного типа1 кабель (-и) 6…25 мм² Жесткий
Цепь управления: Клеммы туннельного типа2 кабель (-и) 1,5…2,5 мм² Гибкий
Момент затяжкиЦепь управления: 0,8 Н-м
Силовая цепь: 3,5 Н-м
Совместимость продуктаIACTs
IATEt
IACTc
IACTp
Код совместимостиICT
Сегмент рынкаМалые коммерческие предприятия
Жиличный сектор

Условия эксплуатации

СтандартыIEC/EN 61095
Уровень шума30 дБ
Теплоотдача2,1 Вт в 50/60 Гц
Степень защиты IPIP20 в соответствии с МЭК 60529
IP40 (Модульный щит) в соответствии с МЭК 60529
Степень загрязнения2
Подготовка к работе в тропических условиях2 в соответствии с EN 60947-4-1
2 в соответствии с EN 61095
2 в соответствии с IEC 1095
Относительная влажность95 % в 55 °C
Высота над уровнем моря2000 м
Температура окружающей среды-5…60 °C
Температура окружающей среды при хранении-40…70 °C
