Модульный контактор A9C22511

Артикул: 004.016.004
  • photo 3
  • photo 4

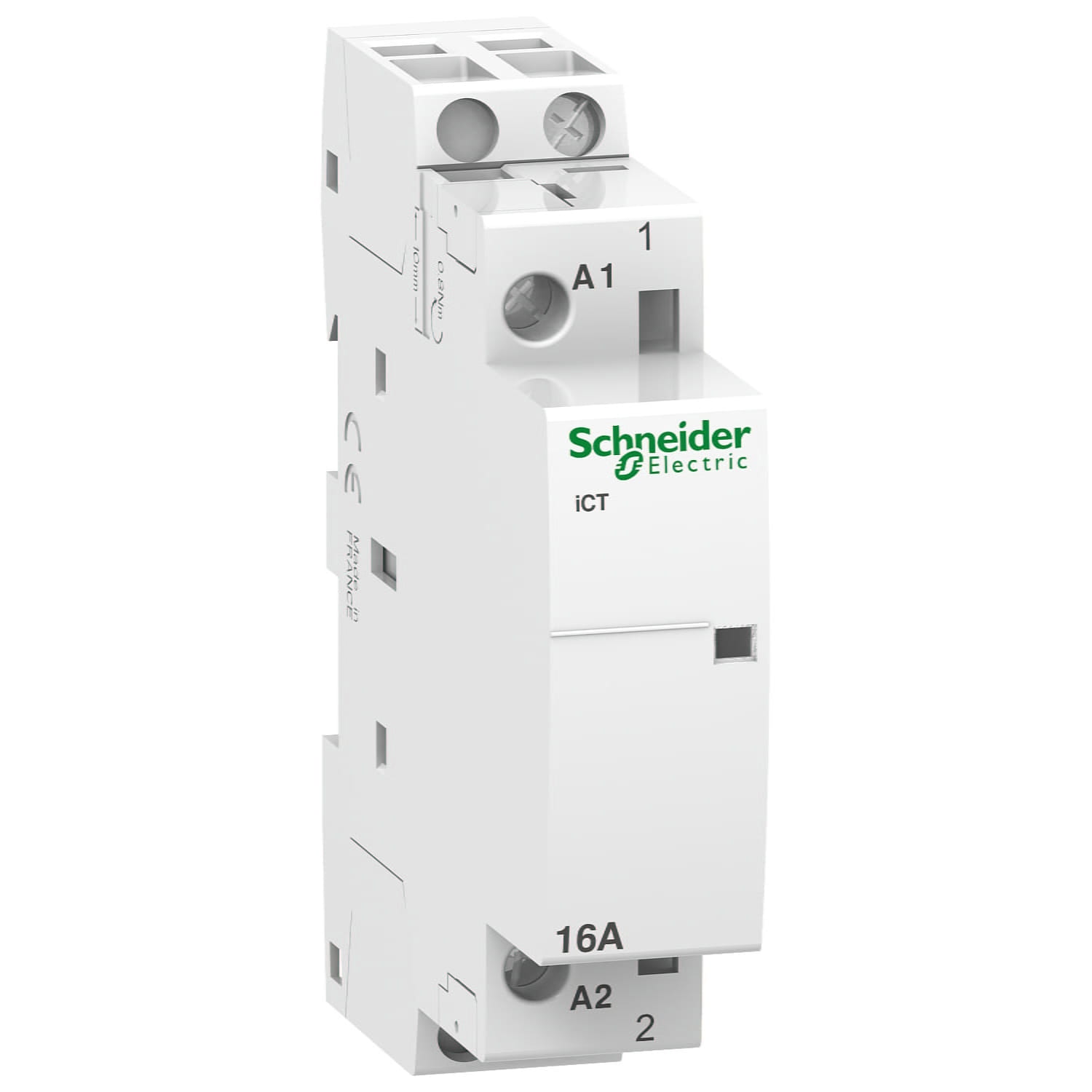

Модульный контактор A9C22511
Производитель: Schneider Electric
Штрихкод: 3606480097003
Модульный контактор A9C22511 серии iCT применяется в сетях переменного тока для дистанционного управления:
- освещением, отоплением, вентиляцией, рольставнями, подачей хозяйственной горячей воды;
- системами механической вентиляции и т.д.;
- отключением неприоритетных цепей.
Имеется возможность присоединять вспомогательные устройства управления, защиты и сигнализации.
☎ Цена по запросу

Основные характеристики

range of productActi 9
Наименование продуктаActi 9 iCT
Тип продуктаКонтактор
Краткое название устройстваICT
Область примененияMotor-heating-lighting
Poles1P
[Ie] номинальный рабочий ток16 A AC-7A
6 А AC-7B
Конфигурация главных контактов1 Н.О.
Тип сетиПеременный ток
Тип управленияДистанционное управление
[Uc] напряжение цепи управления220 В пер. ток 50 Гц

Дополнительные характеристики

Частота сети50 Гц
Номинальное рабочее напряжение250 V AC 50 Hz
Максимальная мощность1,3 Вт в 250 В переменный ток
Номинальное напряжение изоляции500 В переменный ток 50/60 Гц
Номинальное импульсное выдерживаемое напряжение4 кВ
Тип сигнала управленияНепрерывная
частота коммутации100 переключений/день
Индикатор наличия напряженияИндикатор действия
Потребляемая мощность при удержании, ВА3,8 В·А
Потребляемая мощность при срабатывании15 В·А
Исполнение монтажаЗащелкивающийся
Монтажная опора35 мм симметричная DIN-рейка
Шаг 9 мм2
Высота81 мм
Ширина18 мм
Глубина68,5 мм
ЦветБелый
Механическая износостойкость1000000 циклы
электрическая износостойкость100000 циклы IEC/EN 61095 16 А 50 Гц AC-7A
30000 циклы IEC/EN 61095 6 А 50 Гц AC-7B
30000 циклы IEC/EN 61095 50 Гц AC-7C
100000 циклы EN/IEC 60947-4-1 50 Гц AC-1
30000 циклы EN/IEC 60947-4-1 50 Гц AC-3
30000 циклы EN/IEC 60947-4-1 50 Гц AC-5A
30000 циклы EN/IEC 60947-4-1 50 Гц AC-5B
соединения – клеммыЦепь управления: Клеммы туннельного типа2 кабель (-и) 1,5 мм² Жесткий
Power circuit: tunnel type terminals1 cable(s) 1…4 mm² flexible
Power circuit: tunnel type terminals1 cable(s) 1.5…6 mm² rigid
Цепь управления: Клеммы туннельного типа1 кабель (-и) 1,5…2,5 мм² Жесткий
Цепь управления: Клеммы туннельного типа2 кабель (-и) 1,5…2,5 мм² Гибкий
Момент затяжкиЦепь управления: 0,8 Н-м
Power circuit: 0.8 N.m
Совместимость продуктаIACTs
Код совместимостиICT
Сегмент рынкаМалые коммерческие предприятия
Жиличный сектор

Условия эксплуатации

СтандартыIEC/EN 61095
Уровень шума30 дБ
Теплоотдача1,3 Вт
Степень защиты IPIP20 в соответствии с МЭК 60529
IP40 (Модульный щит) в соответствии с МЭК 60529
Степень загрязнения2
Подготовка к работе в тропических условиях2 в соответствии с EN 60947-4-1
2 в соответствии с EN 61095
2 в соответствии с IEC 1095
Относительная влажность95 % в 55 °C
Высота над уровнем моря2000 м
Температура окружающей среды-5…60 °C
Температура окружающей среды при хранении-40…70 °C

Размеры

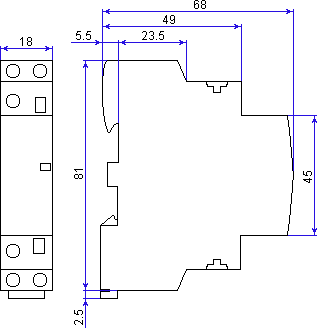

Размеры контактора А9С22511
