Контактор вакуумный LC1V160P7 серии TeSys V

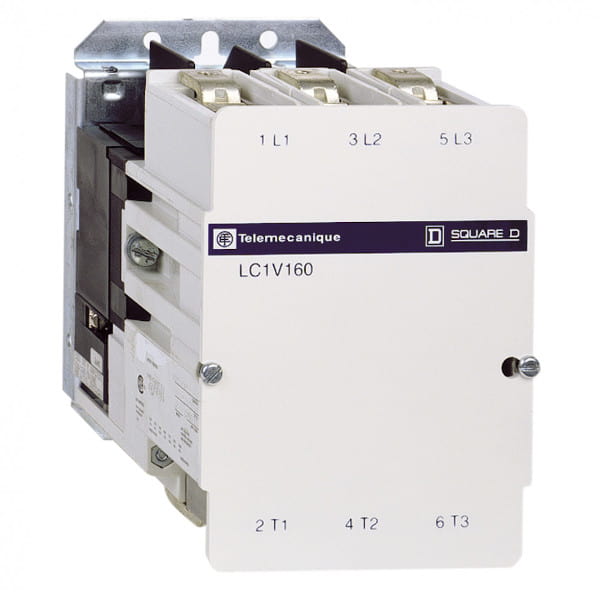

Контактор вакуумный LC1V160P7
Производитель: Schneider Electric
Контактор вакуумный LC1V160P7 применяется для управления электродвигателями.
Напряжение цепи управления 220...240 В пер. ток 50/60 Гц.
Номинальный рабочий ток 160 А.
Вспомогательные контакты 2 Н.О. + 1 Н.З.
236945.00₽
 шт

Основные характеристики

Наименование продуктаTeSys V
Описание полюсов3P
Напряжение цепи управления220...240 В пер. ток 50/60 Гц
Применение контактораактивная нагрузка
управление электродвигателем
Тип сетипер. ток
Категория примененияAC-4
AC-1
AC-3
Мощность двигателя, л.с.100 лс в 380 V переменный ток 50/60 Гц в соответствии с CSA
125 лс в 480 V переменный ток 50/60 Гц в соответствии с CSA
150 лс в 600 В переменный ток 50/60 Гц в соответствии с CSA
200 лс в 800 V переменный ток 50/60 Гц в соответствии с CSA
250 лс в 1000 V переменный ток 50/60 Гц в соответствии с CSA
400 лс в 1500 V переменный ток 50/60 Гц в соответствии с CSA
50 лс в 200 V переменный ток 50/60 Гц в соответствии с CSA
60 лс в 240 V переменный ток 50/60 Гц в соответствии с CSA
Тип катушкистандартный
Номинальная отключающая способность1600 А в 1500 V для силовая цепь в соответствии с IEC 60947
СерияTeSys
Серия продуктаTeSys V
Краткое название устройстваLC1V
Конфигурация главных контактов3 Н.О.
Тип продуктавакуумный контактор
Вспомогательные контакты2 Н.О. + 1 Н.З.

Дополнительные характеристики

Монтажная опорамонтаж на панель
рейка
[ue] номинальное рабочее напряжениесиловая цепь: <= 1000 V переменный ток 50/60 Гц
[ui] номинальное напряжение изоляциисиловая цепь: 1500 В
цепи заземления: 2000 В
цепь управления: 690 В
Код совместимостиLC1V
Момент затяжкисиловая цепь: 14 Н-м - разъем - кабель 70-70 мм² шестигранный
Потребляемая мощность при срабатывании300-300 В·А
Механическая износостойкость5000000 циклы
[ith] условный тепловой ток на открытом воздухе10 А для цепь управления
160 А для силовая цепь
Соответствующий номинал предохранителя10 А gG для цепь управления
160 А aM в <= 1000 V для силовая цепь в соответствии с IEC 60947
Номинальная включающая способность irms1900 А в 1500 V переменный ток для силовая цепь в соответствии с IEC 60947
Пределы напряжения цепи управления0.8...1.1 Uc в 50/60 Hz
Время работы18...22 мс при замыкании
95...115 мс при размыкании
Потребляемая мощность при удержании, в·а30-30 В·А
Технология использования катушекбез встроенного симметричного защитного стабилитрона
Мощность двигателя, квт110 кВт в 525 V переменный ток 50/60 Гц (AC-3)
150 кВт в 690 V переменный ток 50/60 Гц (AC-3)
200 кВт в 1000 V переменный ток 50/60 Гц (AC-3)
45 кВт в 230 В переменный ток 50/60 Гц (AC-3)
75 кВт в 400 V переменный ток 50/60 Гц (AC-3)
Соединения – клеммыцепь управления: разъем 1 2.5-2.5 мм²
силовая цепь: болтовое соединение
[up] номинальное импульсное выдерживаемое напряжение8 кВ
Максимальная частота коммутации1200 цикл/ч
[ie] номинальный рабочий ток160 А (40 °C) переменный ток AC-1 для силовая цепь
160 А (55 °C) переменный ток AC-3 для силовая цепь
130 А переменный ток AC-4 для силовая цепь

Условия эксплуатации

СтандартыEN 60947-4-1
IEC 60947-4-1
Огнестойкость850 °C в соответствии с IEC 60695-2-1
Рабочая температура-5-55 °C
Рабочая высота2500...3600 м
Виброустойчивость2 gn 10-500 Гц
Ударопрочность10 gn контактор замкнут
10 gn контактор разомкнут
Степень защиты ipIP00 в соответствии с IEC 60529
Температура окружающей среды при хранении-40-80 °C

Размеры

Размеры контактора серии LC1V160

Принципиальная схема

Принципиальная схема контактора серии LC1V160

Номенклатура вакуумных контакторов серии TeSys V

Напряжение цепи управления (50/60 Гц)
110...120 В220...240 В380...415 В
FE7P7V7
Модель контактора
LC1V160FE7LC1V160P7LC1V160V7
LC1V320FE7LC1V320P7LC1V320V7
LC1V610FE7LC1V610P7LC1V610V7
