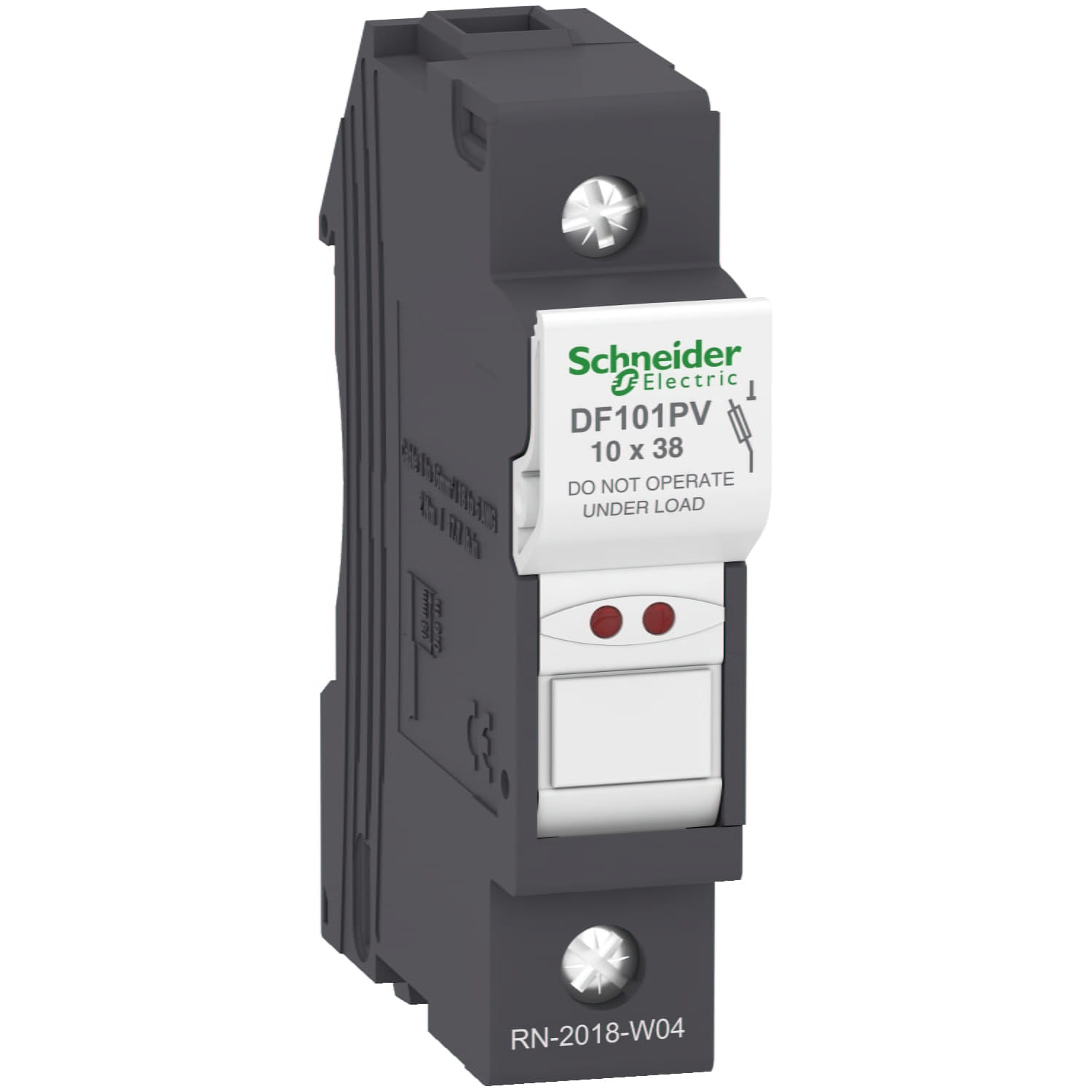

Разъединитель-предохранитель DF101PV

Артикул: 015.003.014
Разъединитель-предохранитель DF101PV
Производитель: Schneider Electric
Штрихкод: 3606485247724
Разъединитель-предохранитель 32A 1000В DC, 1П, типоразмер плавкой ставки 10х38.
☎ Цена по запросу

Основные характеристики

Серия TeSys
Наименование продукта TeSys DF
Тип продукта Держатель предохранителя
Краткое название устройства DF10
Описание полюсов 1P
Размер предохранителя 10х38 мм
тип управления Рычаг управления с блокировкой
Категория применения DC-20B в соответствии с МЭК 60947-3
[Ue] номинальное рабочее напряжение 1000 В постоянный ток
[Ie] номинальный рабочий ток 32 А
[Ith] условный тепловой ток на открытом воздухе 32 А в < 20 °C
[Ui] Кратковременное одноминутное испытательное напряжение 1000 Впостоянный ток
[Up] номинальное импульсное выдерживаемое напряжение 6 кВ
категория перенапряжения III
выдерживаемое короткое замыкание 120 кА 400 В в соответствии с МЭК 60947-3
120 кА 500 В в соответствии с МЭК 60947-3
рассеиваемая мощность, Вт 3 Вт maximum power dissipation by fuse

Дополнительные характеристики

Стандарты CSA C22.2 No 4248-19
UL 4248-19
EN/IEC 60269-2
CSA C22.2 No 4248-1
UL 4248-1
сертификация Внесенный в список UL
МЭК
EAC
CCC
CSA
Монтажная опора 35 мм симметричная DIN-рейка
монтажное положение Вертикальный (допуск: +/- 23°)
Соединения – клеммы Винтовой зажим 1 кабель (-и) 1…16 мм²Жесткий
Винтовой зажим 2 кабель (-и) 1…6 мм²Жесткий
Винтовой зажим 1 кабель (-и) 1…16 мм²гибкий with or without
Винтовой зажим 2 кабель (-и) 1…6 мм²гибкий with or without
Момент затяжки 2 Н-м - с помощью отвертки PZ2
2 Н-м - с помощью отвертки Ø 5.5 мм
Высота 79,5 мм
Ширина 17,5 мм
Глубина 61 мм
Вес нетто 0,042 кг
Количество в одном комплекте Комплект из 12 шт.

Условия эксплуатации

температура окружающего воздуха при хранении -40…70 °C
Рабочая температура окружающей среды -40…70 °C with derating above 20°C
Рабочая высота 0...2000 м
Степень защиты IP IP20
Степень загрязнения 3
Огнестойкость 960 °C в соответствии с IEC 60695-2-1
Код совместимости DF10
