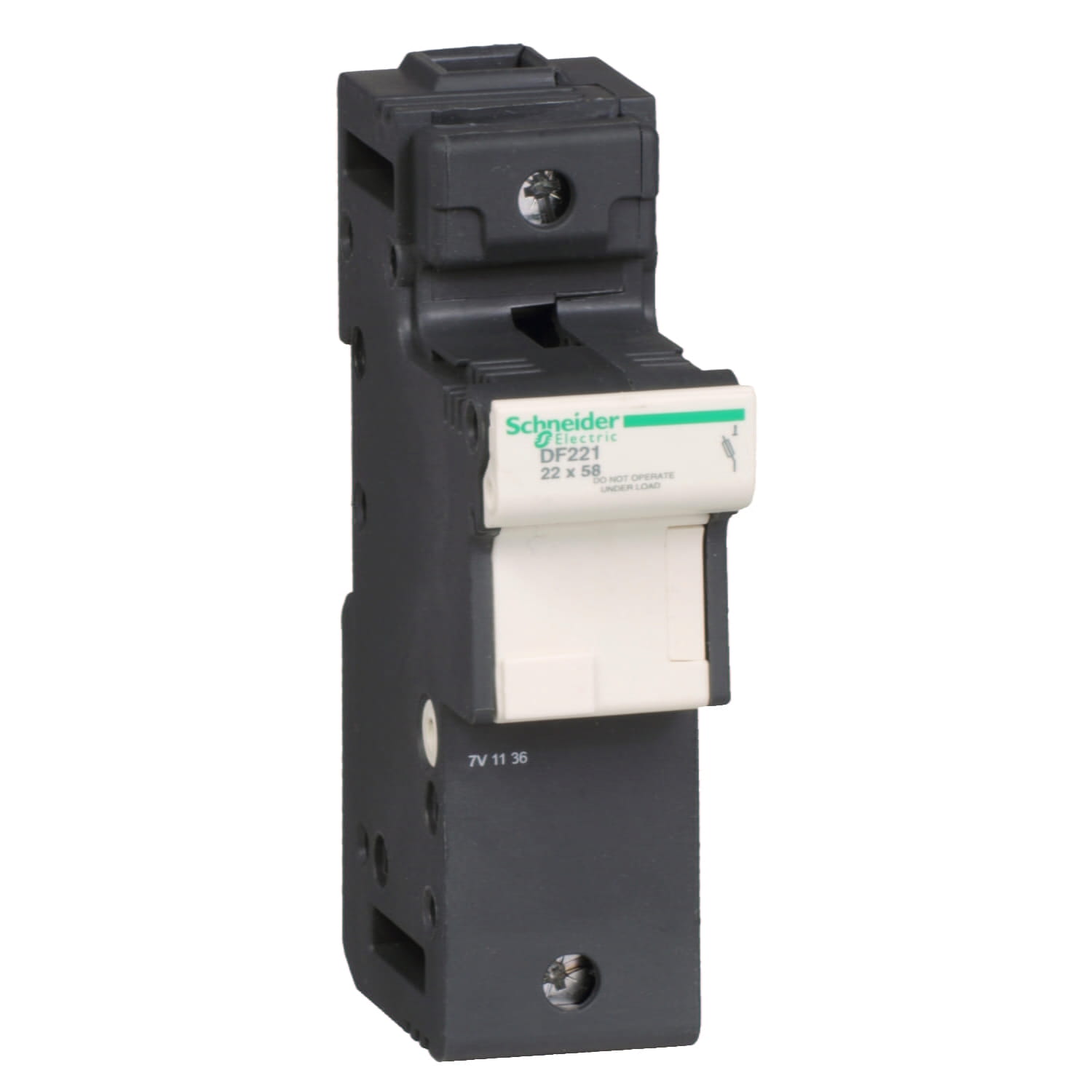

Разъединитель-предохранитель DF221

Артикул: 015.003.038
Разъединитель-предохранитель DF221
Производитель: Schneider Electric
Штрихкод: 3389119407489
Разъединитель-предохранитель TeSyS, 1П 125A, типоразмер плавкой ставки 22x58 мм.
☎ Цена по запросу

Основные характеристики

Серия TeSys
Наименование продукта TeSys DF
Тип продукта Держатель предохранителя
Краткое название устройства DF22
совместимость продукта DF2FA Предохранитель картриджа
DF2FN Предохранитель картриджа
Описание полюсов 1P
Размер предохранителя 22х58 мм
тип предохранителя , GG
, aM
тип управления Рычаг управления
[Ue] номинальное рабочее напряжение 690 В переменный ток
690 В постоянный ток
[Ie] номинальный рабочий ток 125 А
[Ui] Кратковременное одноминутное испытательное напряжение 690 Впеременный ток
[Up] номинальное импульсное выдерживаемое напряжение 8 kV
[Ipk] номинальный пиковый выдерживаемый ток 19 кА с цилиндр. плавкой вставкой в соответствии с IEC 60269-1
выдерживаемое короткое замыкание 120 кА 400 В в соответствии с МЭК 60947-3
120 кА 500 В в соответствии с МЭК 60947-3
80 кА 690 В в соответствии с МЭК 60947-3

Дополнительные характеристики

Стандарты EN/IEC 60947-3
EN/IEC 60269-2
UL 4248-1
CSA C22.2 No 4248-1
сертификация МЭК
Внесенный в список UL
CSA
EAC
Монтажная опора 35 мм симметричная DIN-рейка
монтажное положение Вертикальный (допуск: +/- 23°)
Соединения – клеммы Винтовой зажим 1 кабель (-и) 2,5…35 мм²Жесткий
Винтовой зажим 2 кабель (-и) 2,5…25 мм²Жесткий
Винтовой зажим 1 кабель (-и) 2,5…35 мм²гибкий with or without
Винтовой зажим 2 кабель (-и) 2,5…25 мм²гибкий with or without
Момент затяжки 4 Н-м
Высота 127,5 мм
Ширина 35 мм
Глубина 76,5 мм
Вес нетто 0,218 кг
Количество в одном комплекте Комплект из 6 шт.

Условия эксплуатации

температура окружающего воздуха при хранении -40…80 °C
Рабочая температура окружающей среды -20…60 °C with derating above 20°C
Степень защиты IP IP20 conforming to IEC 60529
Защитное исполнение TH
Огнестойкость 960 °C в соответствии с IEC 60695-2-1
Код совместимости DF22
