Реле CA2KN40M7

Артикул: 005.005.001
Реле CA2KN40M7
Производитель: Schneider Electric
Штрихкод: 3389110500332
Промежуточное реле CA2KN40M7. Выполнено в том же габарите, что и контакторы LC1K. Предназначено для монтажа на рейке DIN 35мм, также возможно крепления с помощью винтов М4.
Имеет 4 нормально-открытых (4NO) контакта. Напряжение управляющей катушки 220В 50/60Гц.
Винтовой зажим контактов. Минимальное сечение подключаемых проводов - 16AWG (~1,3 мм2); максимальное сечение - 12AWG (~3,3 мм2).
Соответствует стандартам IEC947, NF C 63-140, VDE 0660, BS 5424
☎ Цена по запросу

Основные характеристики

СерияTeSys
Наименование продуктаTeSys CAK
Тип продуктаРеле управления
Краткое название устройстваCA2K
Применение контактораЦепь управления
Категория примененияAC-15
DC-13
Конфигурация главных контактов4 Н.О.
[Ue] номинальное рабочее напряжение≤ 690 V ≤ 400 Hz
Тип цепи управленияПеременный ток в 50/60 Гц
напряжение цепи управления220...230 V Переменный ток 50/60 Гц

Дополнительные характеристики

[Ith] условный тепловой ток на открытом воздухе10 А в < 50 °C
Номинальная включающая способность Irms110 А в соответствии с ГОСТ IEC 60947
Соответствующий номинал предохранителя10 А gG в соответствии с ГОСТ IEC 60947
10 А gG в соответствии с VDE 0660
[Ui] номинальное напряжение изоляции690 В в соответствии с ГОСТ IEC 60947
750 В в соответствии с VDE 0110 группа C
690 В в соответствии с BS 5424
600 В в соответствии с CSA C22.2 № 14
Монтажная опораМонтаж на панель
Рейка
Соединения – клеммыScrew clamp terminals 1 cable(s) 1.5…4 mm²solid
Screw clamp terminals 2 cable(s) 1.5…4 mm²solid
Винтовой зажим 1 кабель (-и) 0,75…4 мм²Гибкий с кабельным наконечником
Screw clamp terminals 2 cable(s) 0.75…4 mm²flexible without cable end
Винтовой зажим 1 кабель (-и) 0,34…1,5 мм²Гибкий с кабельным наконечником
Винтовой зажим 2 кабель (-и) 0,34…1,5 мм²Гибкий без наконечника
Момент затяжки1,3 Н-м - винтовой зажим - с помощью отвертки плоск. Ø 6 мм
1,3 Н-м - винтовой зажим - с помощью отвертки Philips No 2 6 мм
Пределы напряжения цепи управленияОтпускание: 0,2...0,75 Uc 50 °C)
Находится в состоянии работы: 0,8...1,15 Uc 50 °C)
Время работы10...20 мс отключение катушки и размыкание Н.О. контакта
10...20 мс включение катушки замыкание Н.О. контакта
Механическая износостойкость10 млн. циклов
Максимальная частота коммутации10000 цикл/ч
Стойкость к кратковременным исчезновениям напряжения питания2 мс
Потребляемая мощность при срабатывании30 В·А 20 °C)
Потребляемая мощность при удержании, В·А4,5 В·А 20 °C)
Теплоотдача1.3 W
Минимальное коммутируемое напряжение17 В
Минимальный коммутируемый ток5 мА
Инструкции по завершению срока службы продукта0,5 мм
Сопротивление изоляции> 10 МОм
Высота58 мм
Ширина45 мм
Глубина57 мм
Вес нетто0,18 кг

Условия эксплуатации

СтандартыBS 5424
ГОСТ IEC 60947
NF C 63-140
VDE 0660
СертификатыCSA
UL
Степень защиты IPIP2x
Защитное исполнениеTC в соответствии с IEC 60068
Рабочая температура окружающей среды-25…50 °C
Температура окружающей среды при хранении-50…80 °C
Рабочая высота2000 м без ухудшения номинальных значений
ОгнестойкостьV1 в соответствии с UL 94
Требование 2 в соответствии с NF F 16-101
Требование 2 в соответствии с NF F 16-102
Механическая стойкостьВибрации контактор разомкнут: 2 g (ном.), 5...300 Гц в соответствии с IEC 60068-2-6
Вибрации контактор замкнут: 4 g (ном.), 5...300 Гц в соответствии с IEC 60068-2-6
Удары контактор разомкнут: 10 gn в течение 11 мс в соответствии с IEC 60068-2-27
Удары контактор замкнут: 15 g (ном.) в течение 11 мс в соответствии с IEC 60068-2-27

Размеры

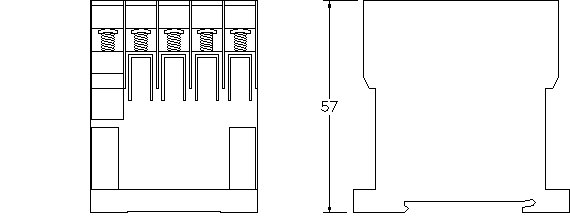

основные размеры реле CA4KN
посадочные размеры реле CA2KN
