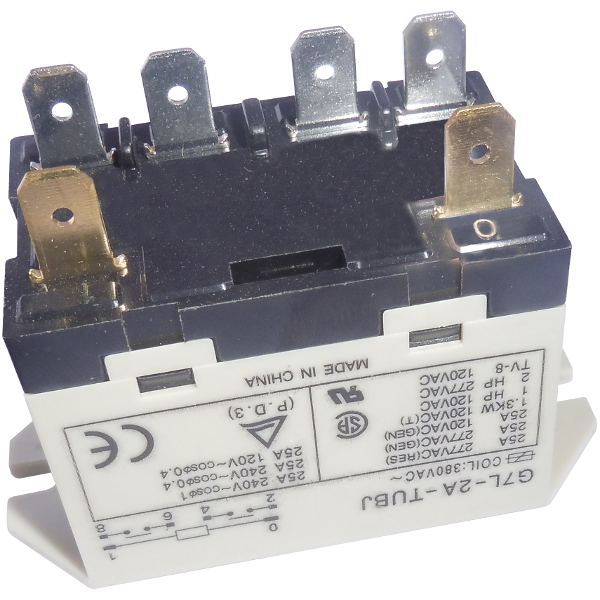

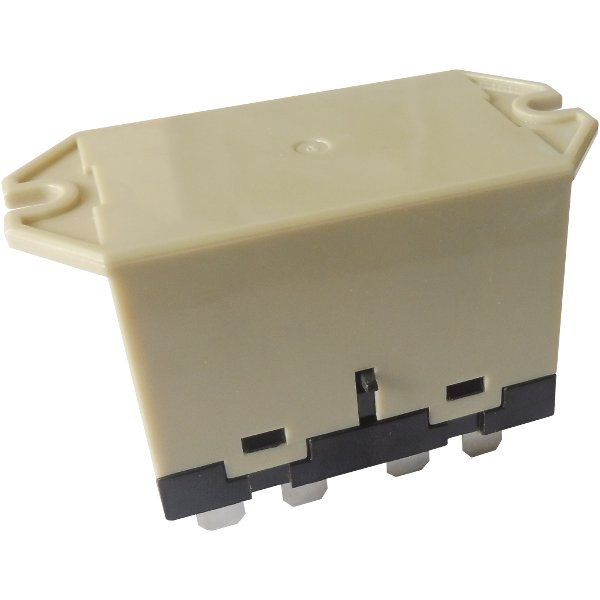

Реле G7L-2А-TUBJ-CB-380VAC
Двухполюсное реле G7L-2А-TUBJ-CB-380VAC спроектировано для использования в цепях с большим пусковым током. Применяется в кондиционерах, тепловентиляторах, компрессорах и т.д.
Управляющая катушка 380В АС.
Аналог реле серии JQX-76F.

Технические параметры

Кол-во полюсов2
Номинальная нагрузка277В AC, 25A - резистивная
1.5HP 120В AC, 3HP 240В AC - электродвигатель
Эксплуатационная мощность (резистивная)6925ВA
Контактное сопротивление≤50мОм
Материал контактовсплав серебра
Ресурс электрический≥105 циклов (1800 Ops/h)
Ресурс механический≥5x106 циклов (18000 Ops/h)
Напряжение срабатывания (при 25°C)≤75% номинального напряжения
Напряжение отпускания (при 25°C)≥15% номинального напряжения
Максимально допустимое напряжение(при 25°C)110% номинального напряжения
Сопротивление изоляции≥100МОм (500В DC)
Управляющая катушка380В АС
Потребляемая мощность катушки≤2,5 ВА
Время срабатывания≤30мс
Время отпускания≤30мс
Диэлектрическая прочность2000В AC/1мин (ток утечки 1 мА) - между контактами
2000В AC/1мин (ток утечки 1 мА) - между контактами полюсов
4000В AC/1мин (ток утечки 1 мА) - между контактом и катушкой
Температура эксплуатации-25°C...+55°C
Вес90г
Внешняя колодкаP76F-06

Размеры

Размеры реле G7L-2A-TUBJ-CB

Принципиальная электрическая схема

Схема реле G7L-2A-TUBJ-CB
