Реле GY1A1-220VAC

Артикул:
005.051.001

Производитель: IMO

Мощное силовое реле серии GY способное выдержать кратковременное падение напряжения до 50% от номинального;
Изготовлено согласно требованиями VDE 0435;
Огнеупорный корпус (UL94);
Высокая скорость переключения.

Товар больше не поставляется

Маркировка и коды заказа

GY				1A				1			−	220VAC

																Напряжение питания катушки


																Форма контактов


																1 − фастон 6,3х0,8
																2 − под пайку (только для версии 2А)
																Количество NO контактов


																1A − один нормально открытый контакт
																2A − два нормально открытых контакта
																Серия

Технические параметры

Параметры		GY1A	GY2A
Номинальная нагрузка	резистивная	30A/250В AC	25A/250В AC
Номинальная нагрузка	индуктивная	25A/250В AC	25A/250В AC
Номинальный ток		30A	25A
Максимальное напряжение переключения		277В AC
Максимальная мощность переключения		7500ВА	6250ВА
Время замыкания		30мс
Время размыкания		30мс
Максимальная частота переключений		18 000 переключений в час / 900при макс. нагрузке
Диэлектрическая прочность	между катушкой и контактами	4000В АС/1 мин
Температура эксплуатации		-55° ~ +70°C
Ресурс	механический	≥5 000 000
Ресурс	электрический	≥100 000
Материал контактов		AgSnO
Диапазон напряжений		AC80~110%; DC75~110%
Потребляемая мощность		1.7ВА~2.7ВА/1.9Вт
Вес		~ 90г

Варианты исполнения управляющих катушек

Номинальное напряжение, В	AC		DC
Номинальное напряжение, В	Сопротивление, Ом	Номинальный ток, мA	Сопротивление, Ом	Номинальный ток, мA
12	−	138	75	160
24	−	74	300	80
100/120	−	18.7/22.1	6300	17.4
200/240	−	9.1/10.8	−	−

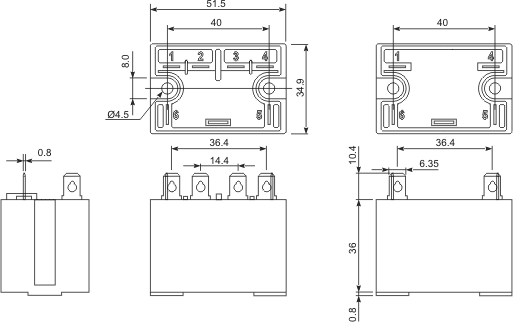

Размеры

Расположение контактов

Установочные размеры

Faston контакты
устновочные отверстия

PCB контакты
схема платы
