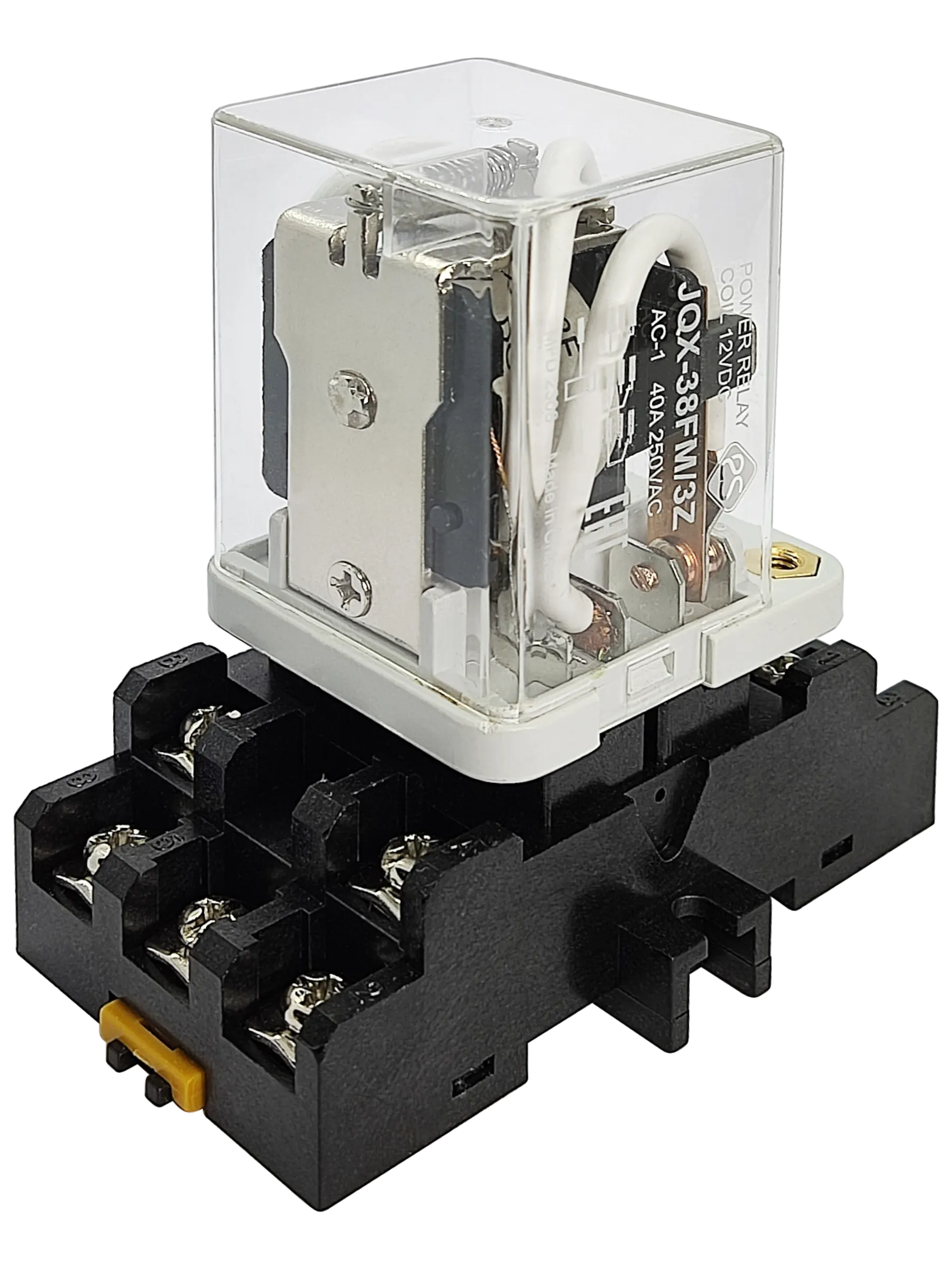

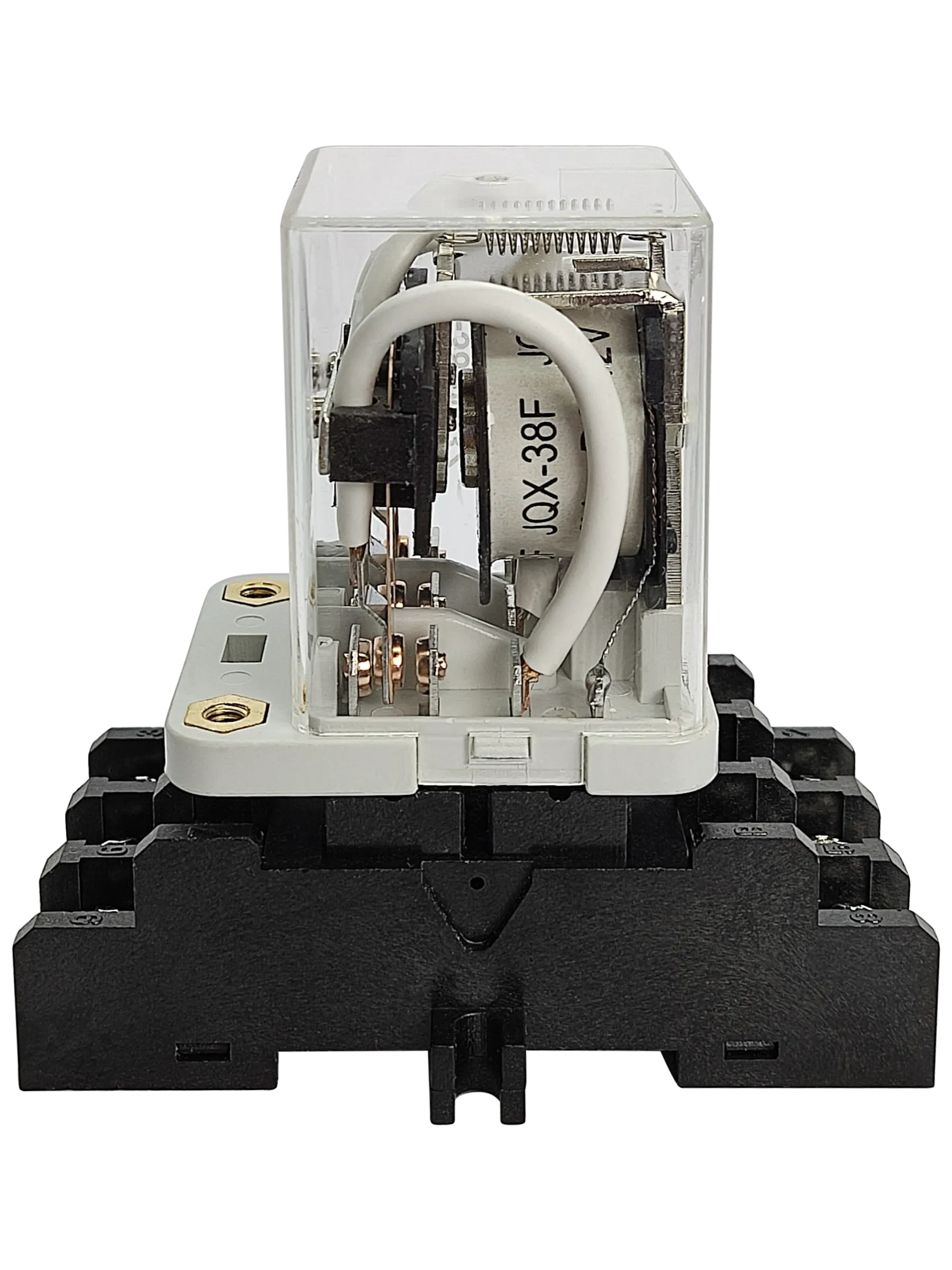

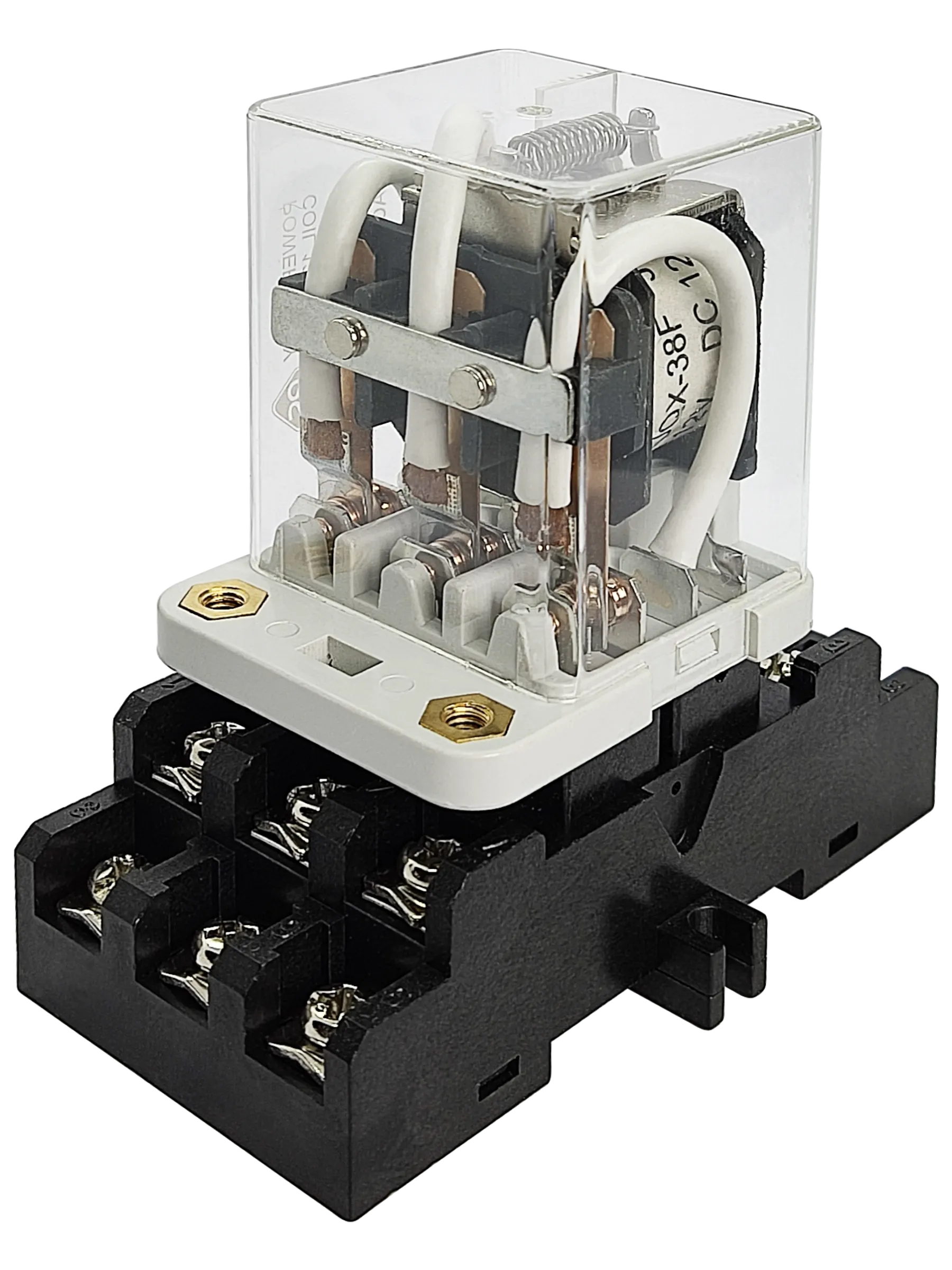

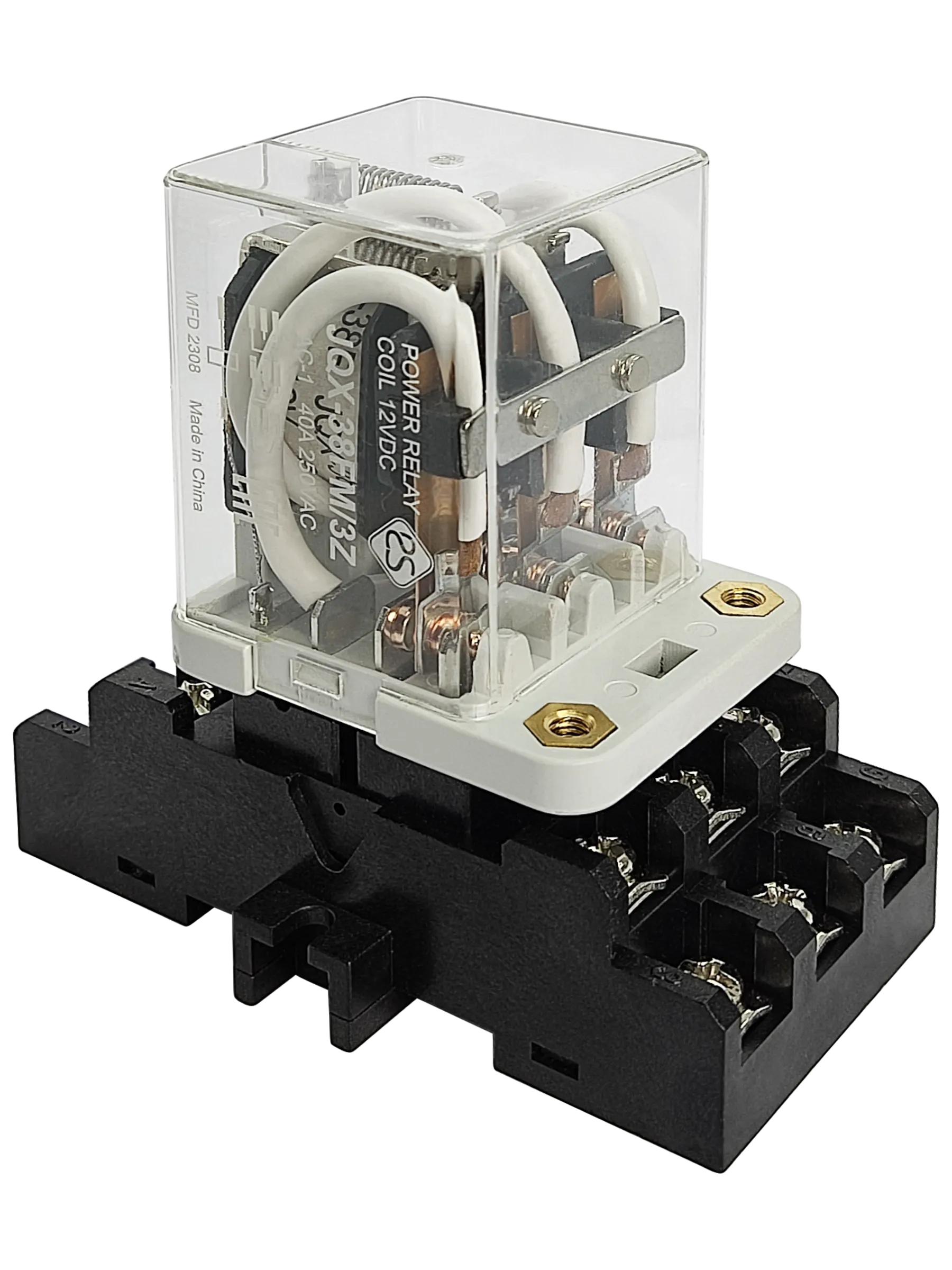

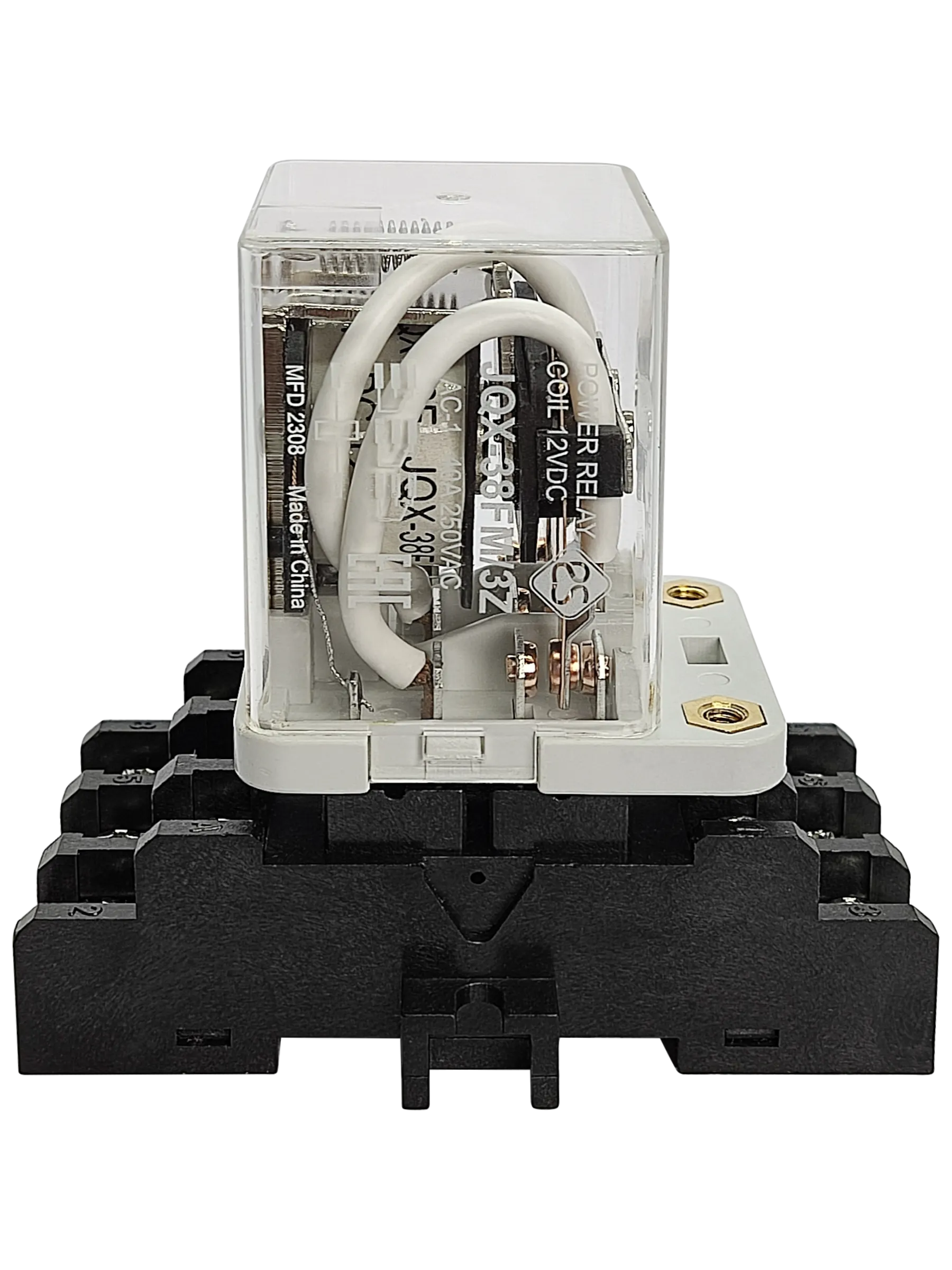

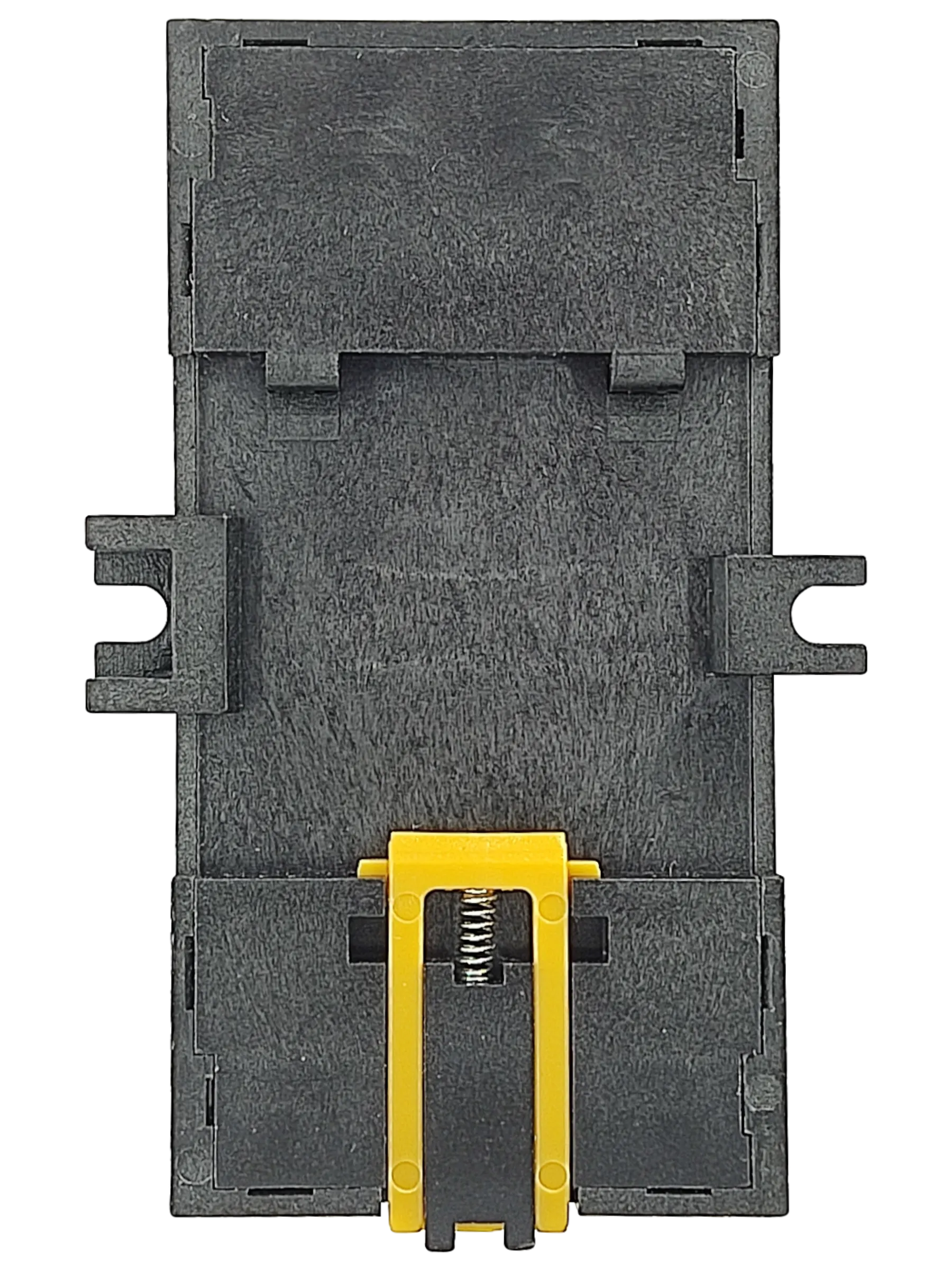

Реле силовое JQX-38FM/3Z 12Vdc в сборе с колодкой 38F

  • photo 3
  • photo 4
  • photo 5
  • photo 6
  • photo 7
  • photo 8
  • photo 9
Реле JQX-38FM/3Z 12Vdc с колодкой
Производитель: Essima
Силовое промежуточное реле JQX-38FM/3Z с тремя перекидными контактами (3PDT) в сборе, состоит из реле JQX-38F/3Z-12Vdc и колодки 3F.
Допустимый ток через контакты до 40А по категории применения АС-1.
Управляющая катушка 12В постоянного тока.
Реле применяются в схемах автоматики для коммутации электрических цепей постоянного и переменного тока.
803.00 ₽
Доступно: 146 шт
 шт

Технические параметры

Размеры реле50.5 x 42.2 x 62 мм
Размеры колодки54 х 86 х 29.5 мм
Исполнение контактов3Z
Материал контактовAgCdO
Номинальная нагрузка30/40A 250В AC/30В DC
Категория примененияAC-1
Напряжение питания катушки12В DC
Потребляемая мощность катушки≤ 2.5Вт
Напряжение срабатывания (при 25°C)≥ 8.4 В
Напряжение отпускания (при 25°C)≤ 1.2 В
Сопротивление катушки, ± 10%57 Ом
Время срабатывания/отпускания25мс / 15мс
Контактное сопротивление≤100мОм
Сопротивление изоляции≥1000МОм 500В DC
Ресурс электрический105 циклов
Ресурс механический107 циклов
Диэлектрическая прочность между контактами1500В
Диэлектрическая прочность между контактом и катушкой2500В
Температура эксплуатации-20°С...+60°C
Вес221 г

Размеры реле

размеры реле JQX-38F

Размеры колодки

размеры колодки 38F
