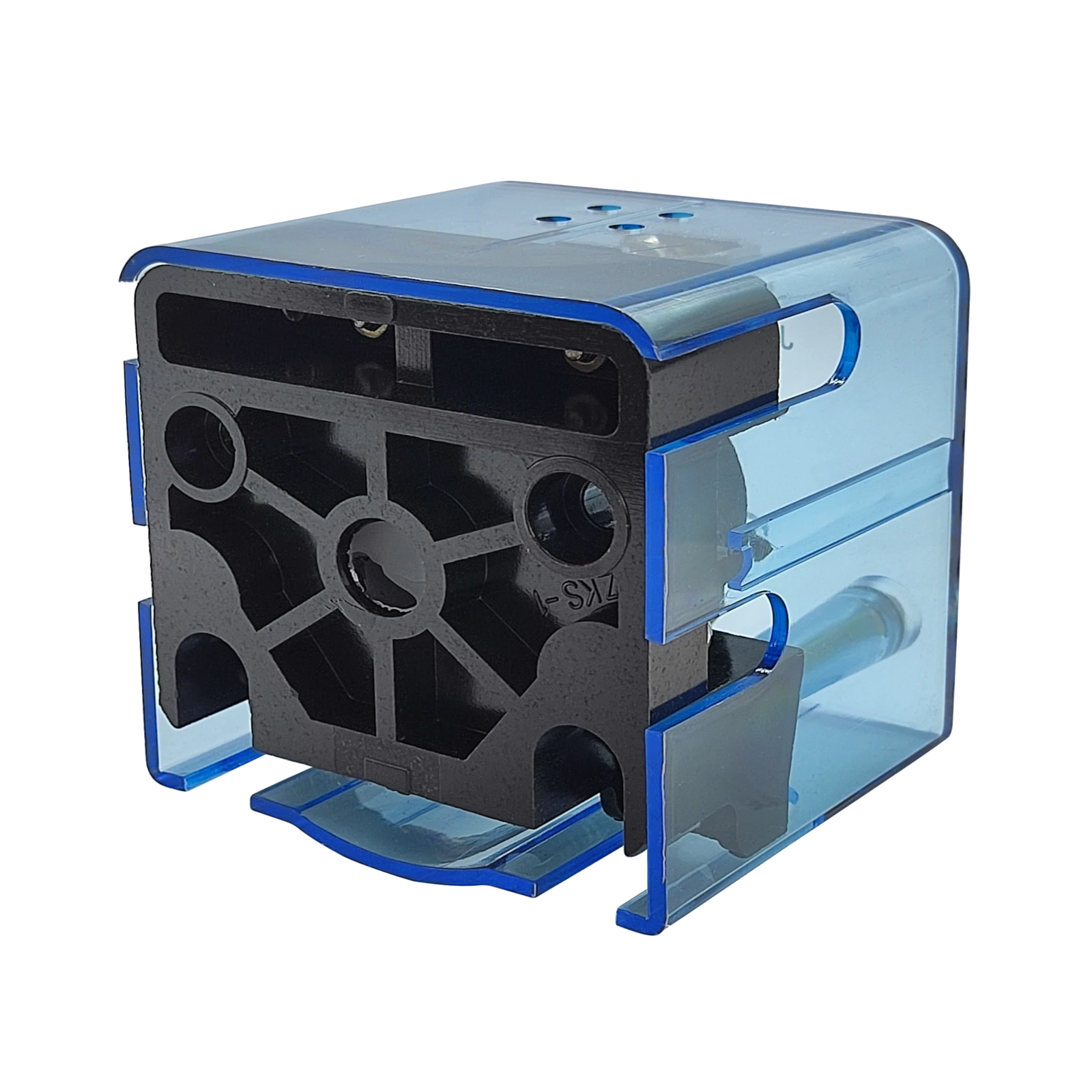

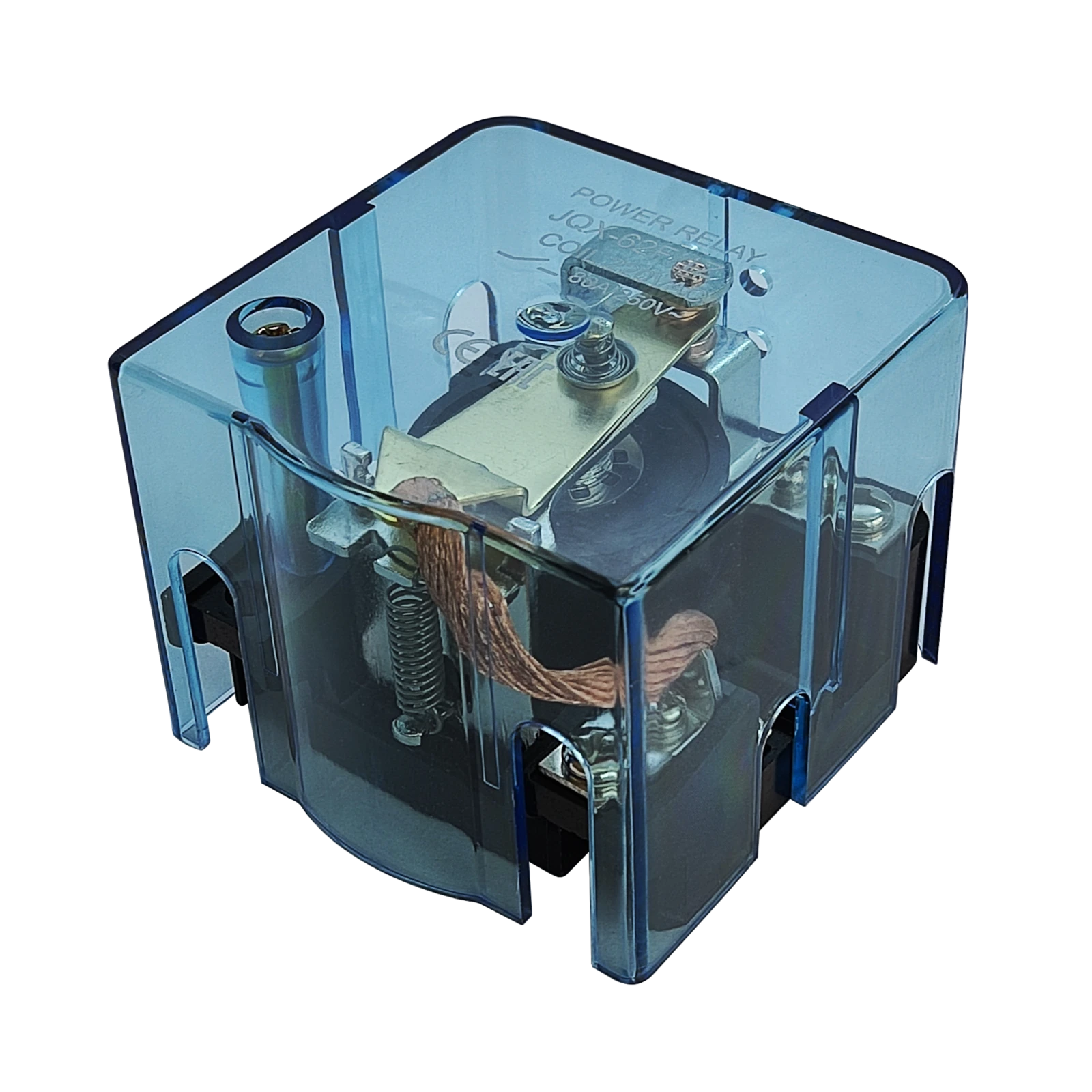

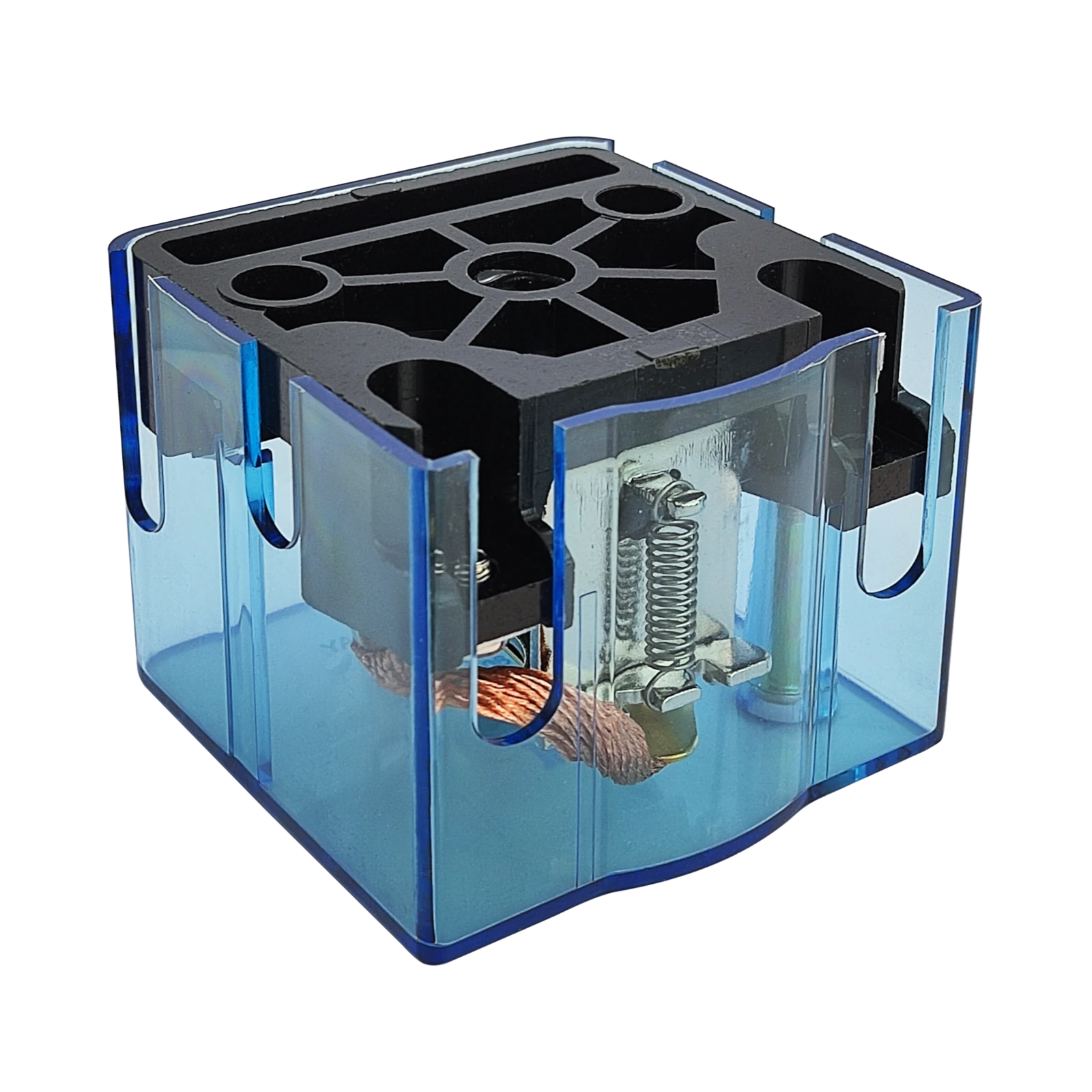

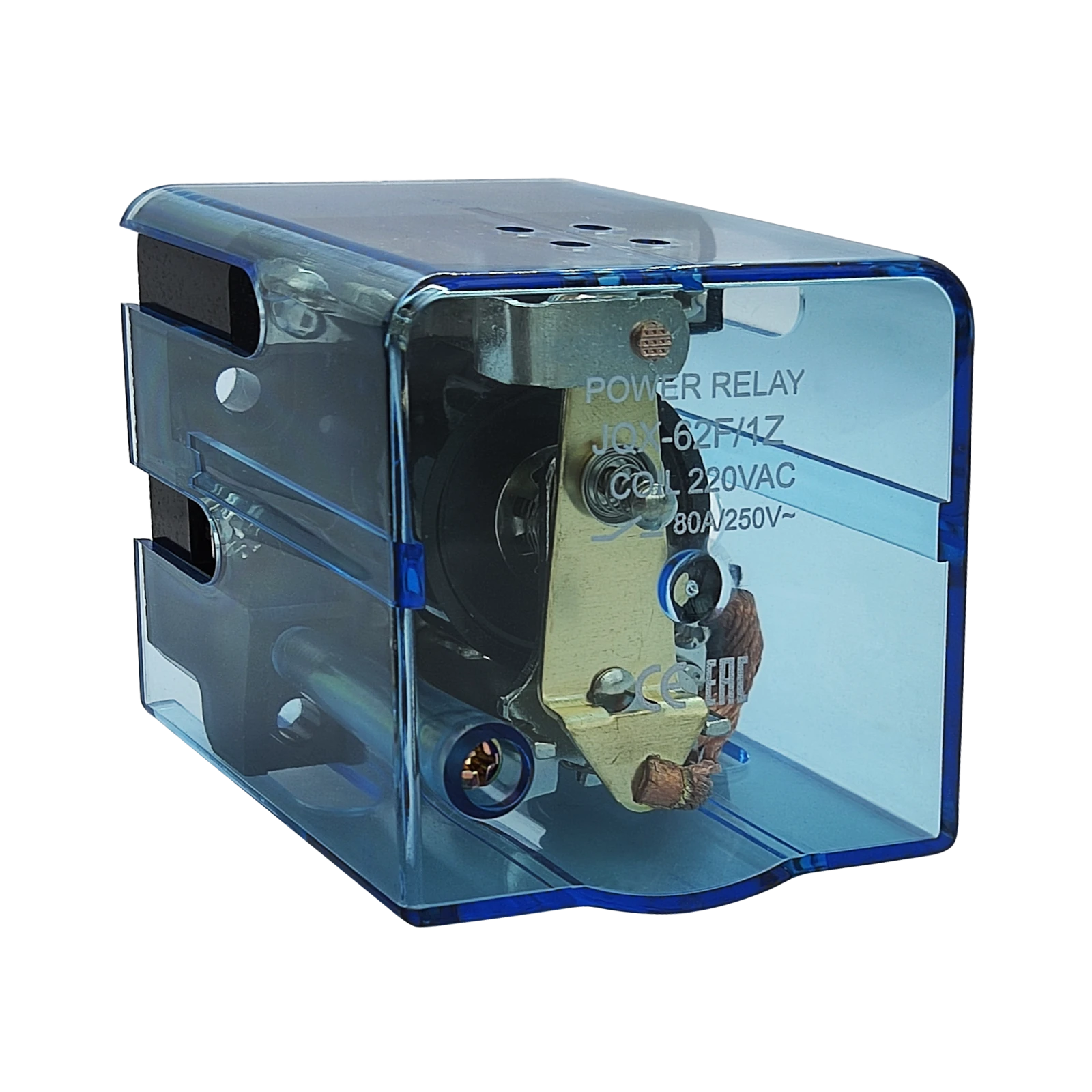

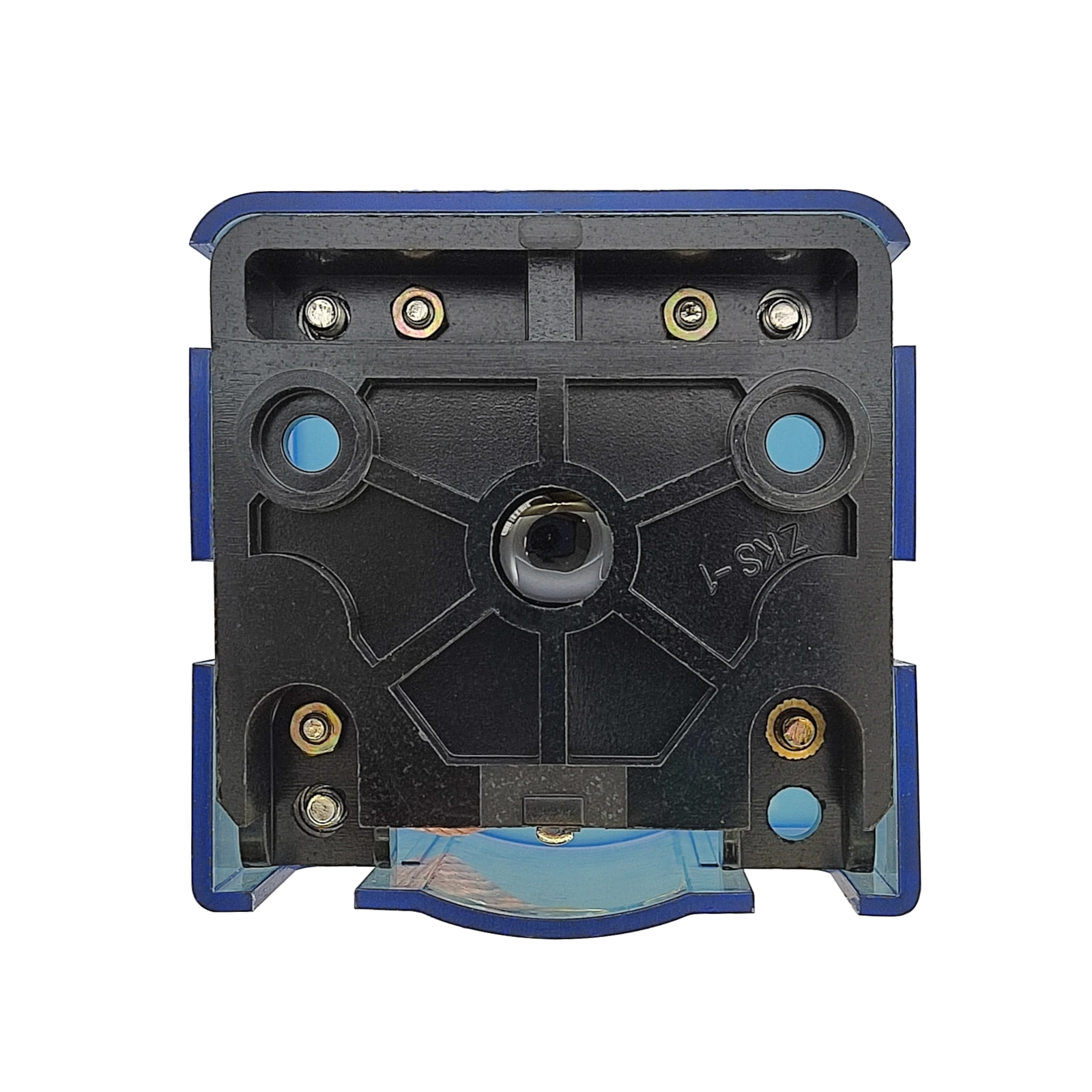

Реле JQX-62F/1Z 220VAC
Производитель: Essima
Силовое реле JQX-62F/1Z с одним перекидным контактом. Допустимый ток через контакты до 80А. Применяются в схемах автоматики для коммутации электрических цепей постоянного и переменного тока.
517.00 ₽ 594.00 ₽
Доступно: 5 шт
 шт

Технические характеристики

Размеры (ШxВxГ)68 x 70 x 60 мм
Исполнение контактов1Z
Номинальная нагрузка80A 250VAC
Напряжение питания катушки6~380V AC
Потребляемая мощность катушкиAC: ≤ 3.2VA
Напряжение срабатывания (при 25°C)AC: ≤ 80%
Напряжение отпускания (при 25°C)AC: ≥ 30%
Контактное сопротивление≤50mΩ
Сопротивление изоляции≥500MΩ
Время срабатывания≤30ms
Время отпускания≤30ms
Ресурсэлектрический: 105 times
механический: 106 times
Диэлектрическая прочностьмежду контактами: 1500v rms
между контактом и катушкой: 2500v rms
Вибрационная стойкость10~55Hz 10G двойная амплитуда 1.5мм
Температура эксплуатации-10°C~+60°C
Масса0.248 кг

Размеры

Размеры реле JQX-62F/1Z

Схема подключения

Схема подключения
