Реле JQX-76F/2Z-220VAC

Артикул: 005.001.024
  • photo 3
  • photo 4
  • photo 5
  • photo 6
  • photo 7
  • photo 8
  • photo 9
  • photo 10

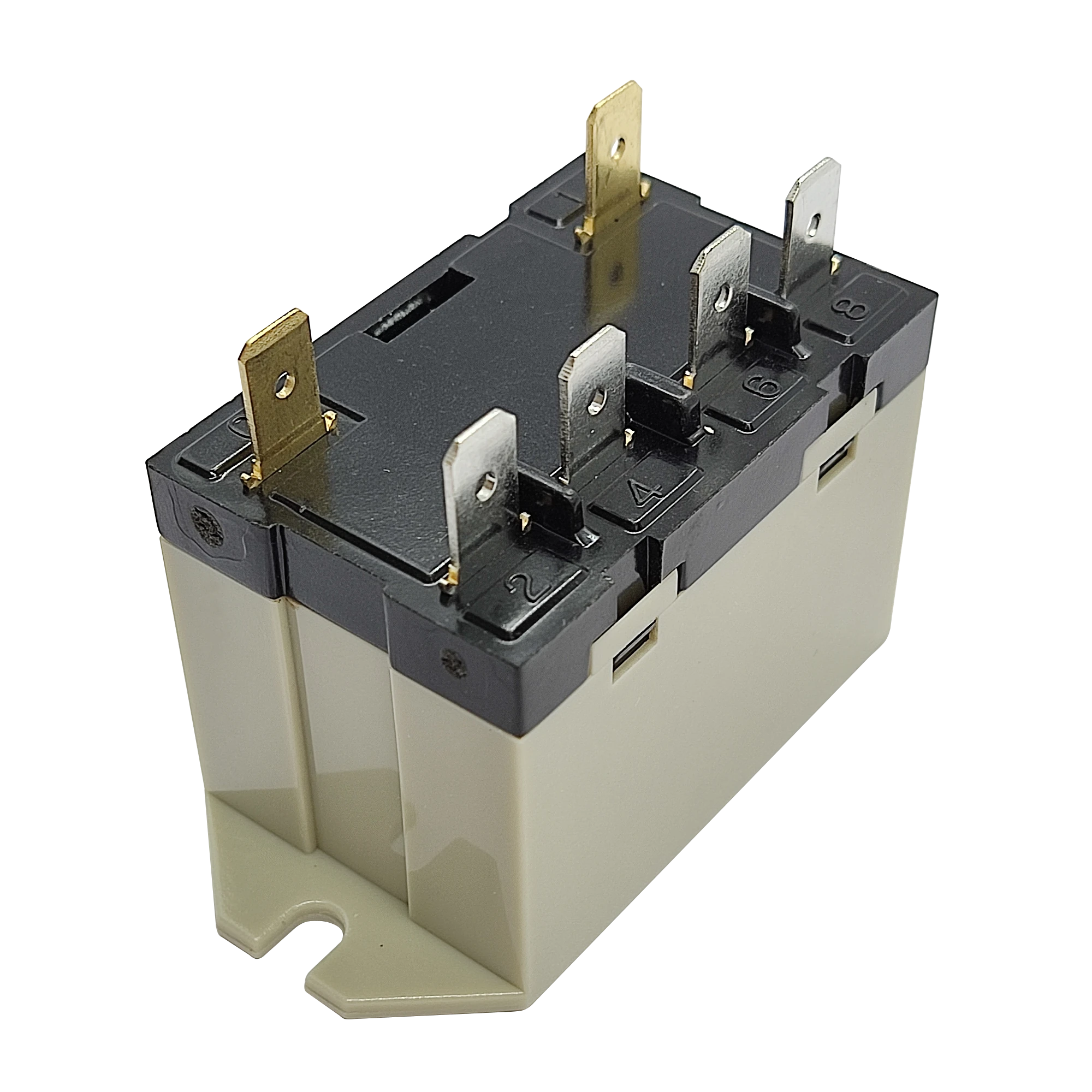

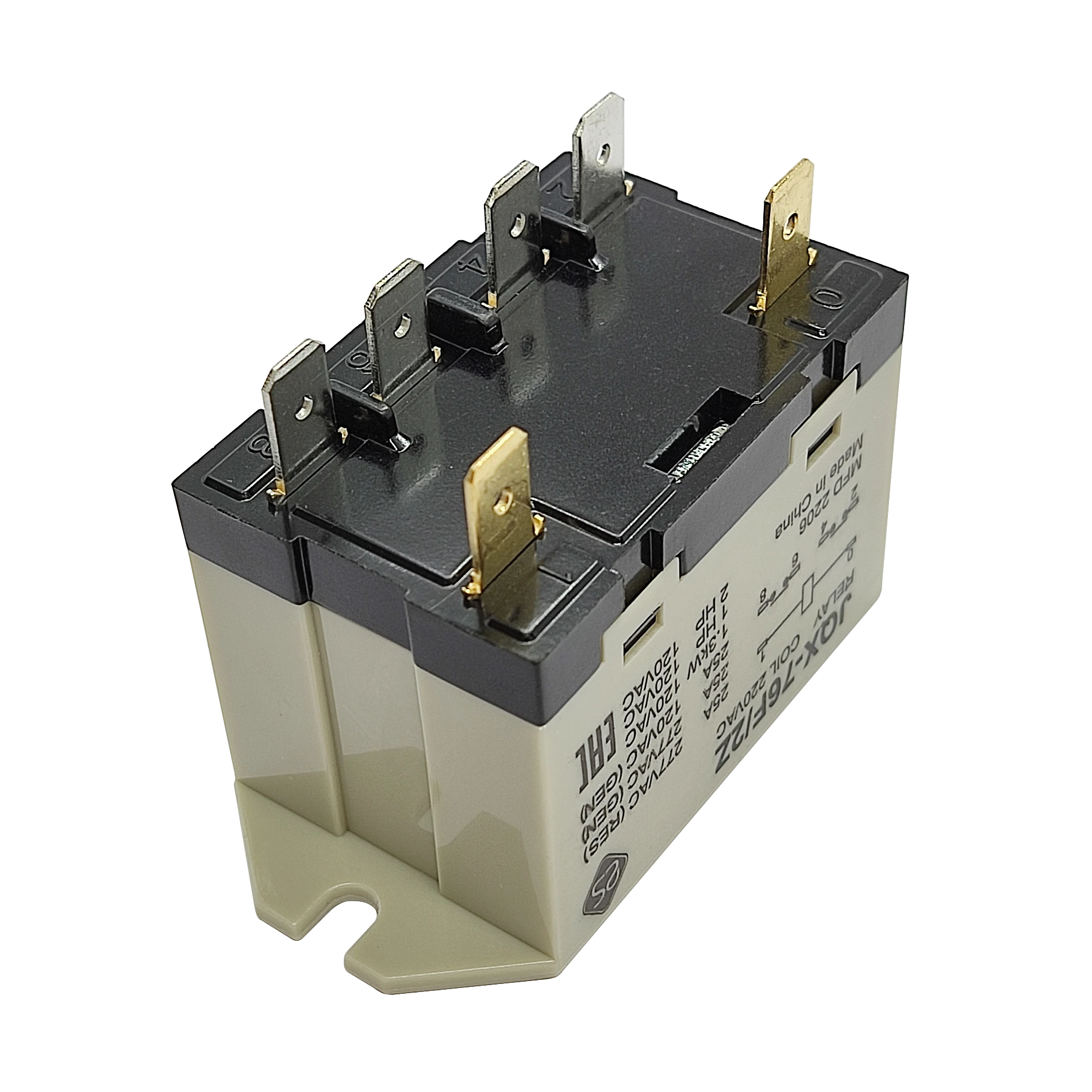

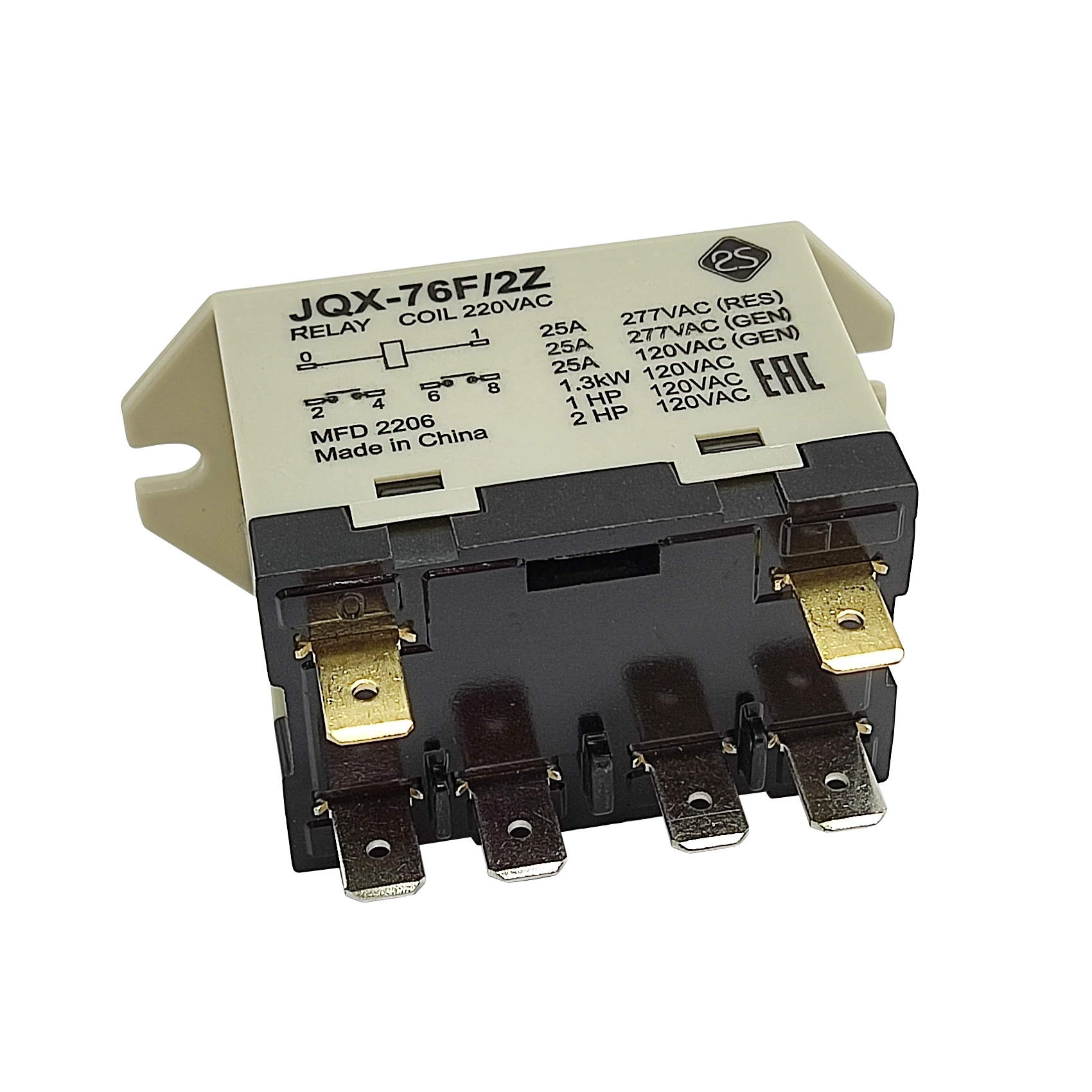

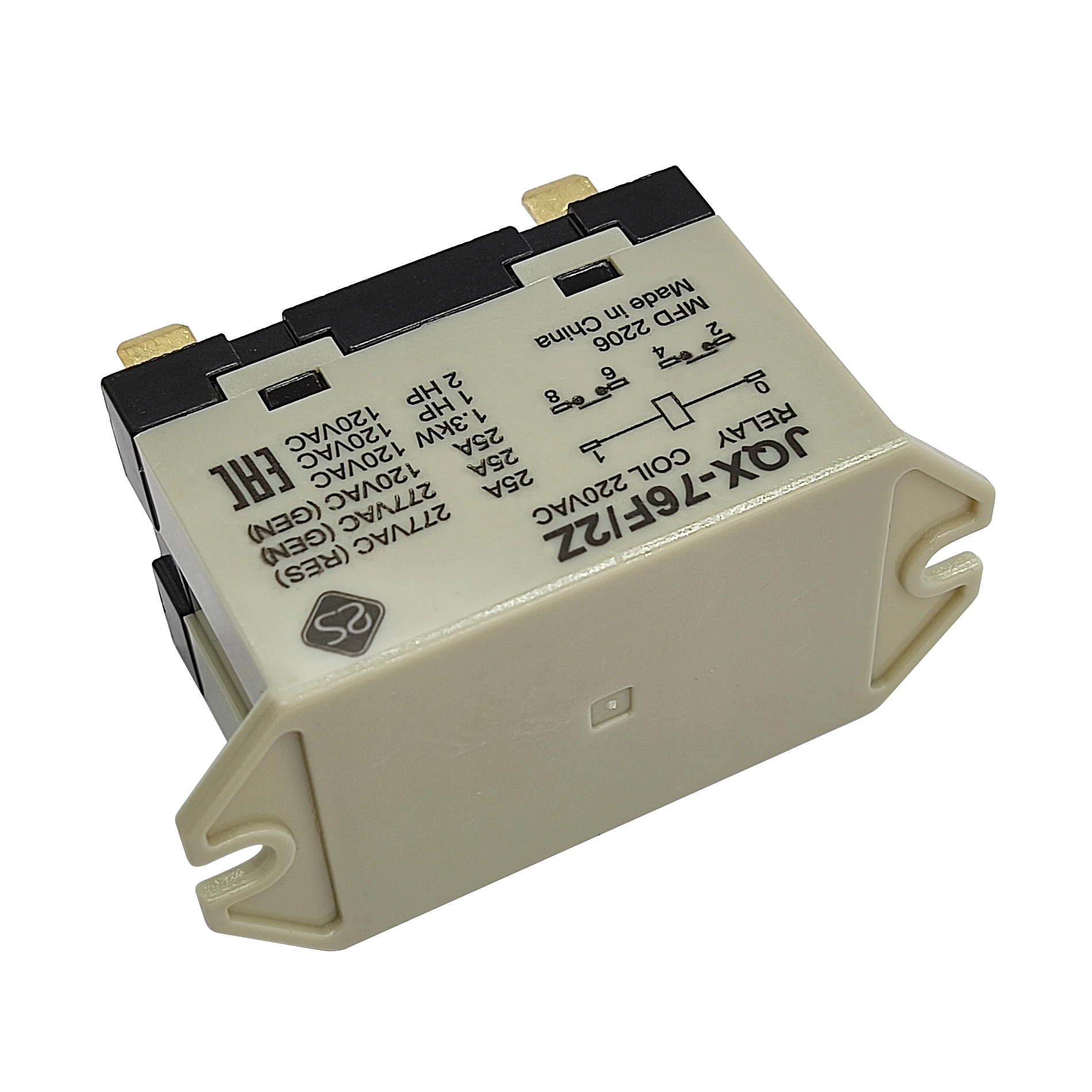

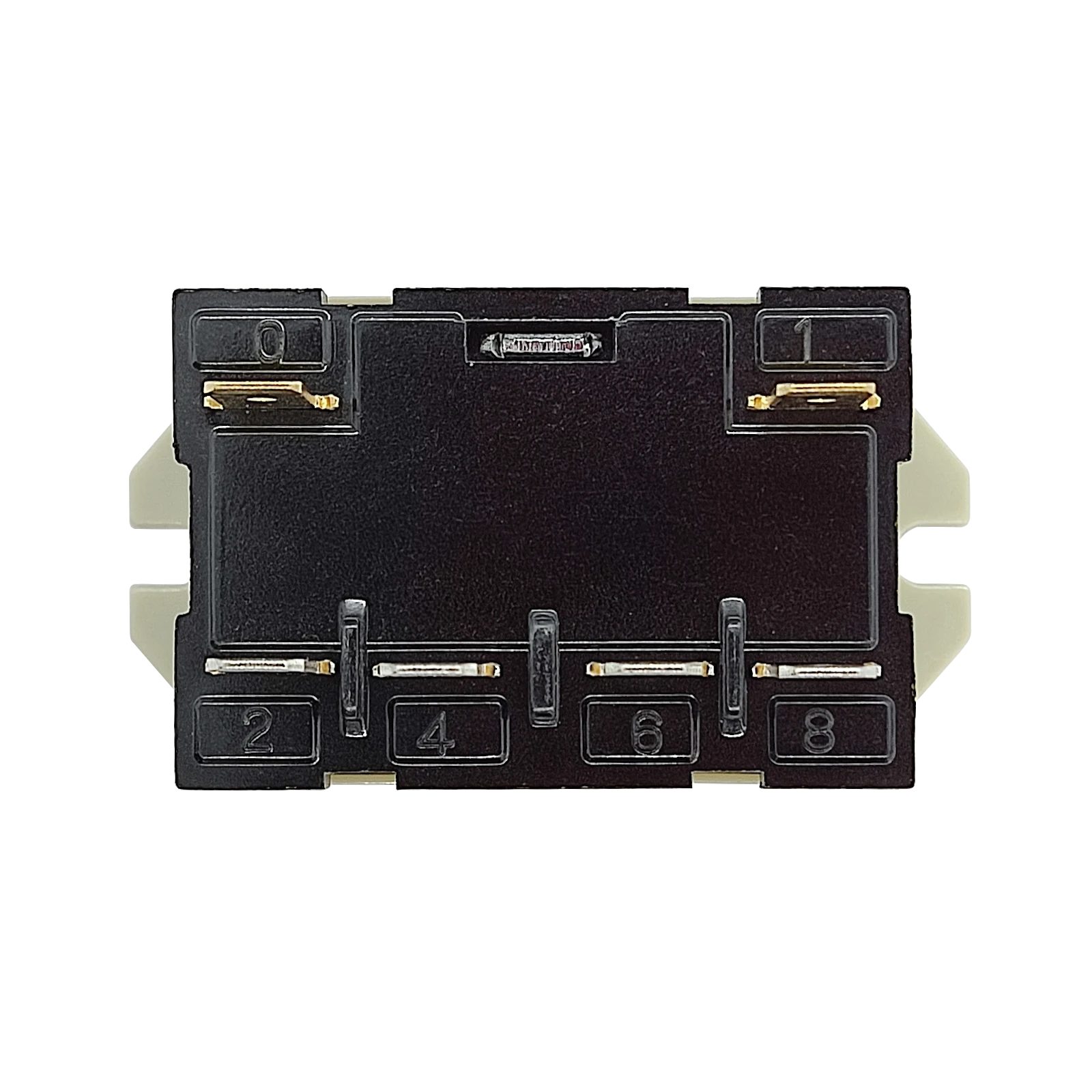

Реле JQX-76F/2Z-220VAC
Производитель: Essima
Двухполюсное реле JQX-76F/2Z-220VAC спроектировано для использования в цепях с большим пусковым током. Применяется в кондиционерах, нагревателях, компрессорах и т.д.
Аналог реле G7L-2P-TUBJ-CB.
370.00₽
 шт

Технические параметры

Номинальная нагрузка - резистивная277В AC, 25A
Номинальная нагрузка - электродвигатель1.5HP/120В AC, 3HP/240В AC
Эксплуатационная мощность (резистивная)6925ВА
Контактное сопротивление≤50мОм
Материал контактовсплав серебра
Ресурс≥105 циклов (электродвигатель)
≥5x106 циклов (механический)
Напряжение срабатывания (при 25°C)AC: ≤75% номинального напряжения
Напряжение отпускания (при 25°C)AC: ≥15% номинального напряжения
Максимально допустимое напряжение(при 25°C)110% номинального напряжения
Сопротивление изоляции≥100МОм (500В DC)
Потребляемая мощность катушки≤2,5 ВА
Время срабатывания≤30мс
Время отпускания≤30мс
Диэлектрическая прочность2000В AC/1мин (ток утечки 1 мА) - между контактами
2000В AC/1мин (ток утечки 1 мА) - между контактами полюсов
4000В AC/1мин (ток утечки 1 мА) - между контактом и катушкой
Температура эксплуатации-25°C ÷ +55°C
Вес90г, вариант с винтовыми контактами ~120г.
Внешняя колодкаP76F-06

Размеры


JQX-76F размеры

Принципиальная электрическая схема

электромагнитное силовое реле JQX-76
