Реле JQX-76F-TU-1A-240VAC

Реле JQX-76F-TU-1A-240VAC
Реле спроектировано для использования в цепях с большим пусковым током. Применяется в кондиционерах, нагревателях, компрессорах и т.д.
Аналог реле серии G7L.

Маркировка реле серии JQX-76F

JQX-76F-TU1A240VAC
Опции
J − тест кнопка
K − механический индикатор
Напряжение питания катушки
Контакты
1A − один NO контакт
2A − два NO контакта
Монтаж
C − металлической скобой
U − за верхние фланцы
D − установка на DIN рейке
Форма контактов
P − под печатный монтаж
T − Фастон 6,3х0,8
B − винтовая клемма
BE − винт+защ. крышка
BL − винт+защ. крышка+LED

Технические параметры

ПараметрыКонтакты
Номинальная нагрузкарезистивная277В AC, 30A277В AC, 25A
электродвигатель1.5HP/120В AC, 3HP/240В AC
Эксплуатационная мощность (резистивная)8310ВА6925ВА
Контактное сопротивление≤50мОм
Материал контактовсплав серебра
Ресурсэлектрический≥105 циклов
механический≥5x106 циклов
Напряжение срабатывания (при 25°C)AC,DC: ≤75% номинального напряжения
Напряжение отпускания (при 25°C)AC,DC: ≥15% номинального напряжения
Максимально допустимое напряжение(при 25°C)110% номинального напряжения
Сопротивление изоляции≥100МОм (500В DC)
Потребляемая мощность катушкиDC (Вт)≤1,9
AC (ВА)≤2,5
Время срабатывания≤30мс
Время отпускания≤30мс
Диэлектрическая прочностьмежду контактами2000В AC/1мин (ток утечки 1 мА)
между контактами полюсов2000В AC/1мин (ток утечки 1 мА)
между контактом и катушкой4000В AC/1мин (ток утечки 1 мА)
Температура эксплуатации-25°C ÷ +55°C
Вес90г., вариант с винтовыми контактами ~120г.
Внешняя колодкаP76F-06

Варианты исполнения управляющей катушки (при 25°C)

Номинальное напряжение, В DC6122448100110
Сопротивление катушки, Ом (+10%)18,975303122052606360
Номинальное напряжение, В AC122448100-120200-240
Сопротивление катушки, Ом (+10%)652751100473021000

Размеры

JQX-76F(G7L)-T
JQX076F-Т размеры

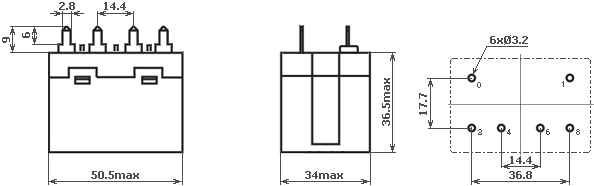

JQX-76F(G7L)-P
JQX-76F-P размеры

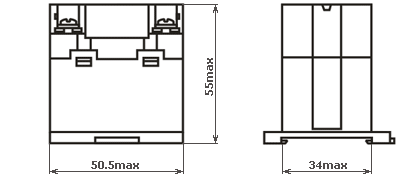

JQX-76F(G7L)-B
JQX-76F-B размеры реле

Принципиальная электрическая схема

электромагнитное силовое реле JQX-76
