Реле MR07-S-40-230VAC

Артикул:
005.051.003

Производитель: IMO

Электромагнитное реле MR07 выпускается в двух модификациях корпуса - для монтажа на рейке DIN, либо для монтажа на печатной плате.
Конструкция корпуса исключает случайное касание контактов. Реле сконструировано в соответствии с требованиями EN 60947-4-1 и VDE0660

Товар больше не поставляется

Маркировка и коды заказа

MR				07				S			−	40			−	230VAC

																				Напряжение питания катушки


																				24VDC
																				110VDC
																				220-230VAC
																				415VAC
																				Контактная группа


																				40 − 4 NO контакта
																				31 − 3 NO контакта и 1 NC контакт
																				22 − 2 NO контакта и 2 NC контакта
																				Вариант исполнения контактов


																				S − винтовые контакты
																				P − контакты под печатный монтаж
																				F − фастон 6,3х0,8 или два фастона 2,8 мм
																				Номинальный коммутируемый ток


																				Серия

Технические параметры

Параметры		MR07-S
Вариант исполнения		DIN
Номинальное напряжение изоляции для основных контактов		690 В
Максимальнаярабочая частота, AC15		600 оп./ч
Механический ресурс		5x10⁶
Максимальный ток, AC1		16 А
Диапазон напряжений для катушки		85-110%
Сечение провода, подводимого к контакту	одножильный, мм²	0.75-2.5
	многожильный, мм²	0.75-2.5
	многожильный с наконечником, мм²	0.5-2.5
Кол-во проводов		2
Температура эксплуатации		-40°C ... +60°C
Температура хранения		-50°C ... +90°C

Размеры

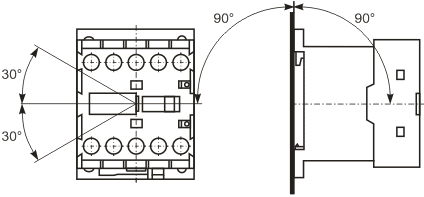

Крепление реле и отклонения
