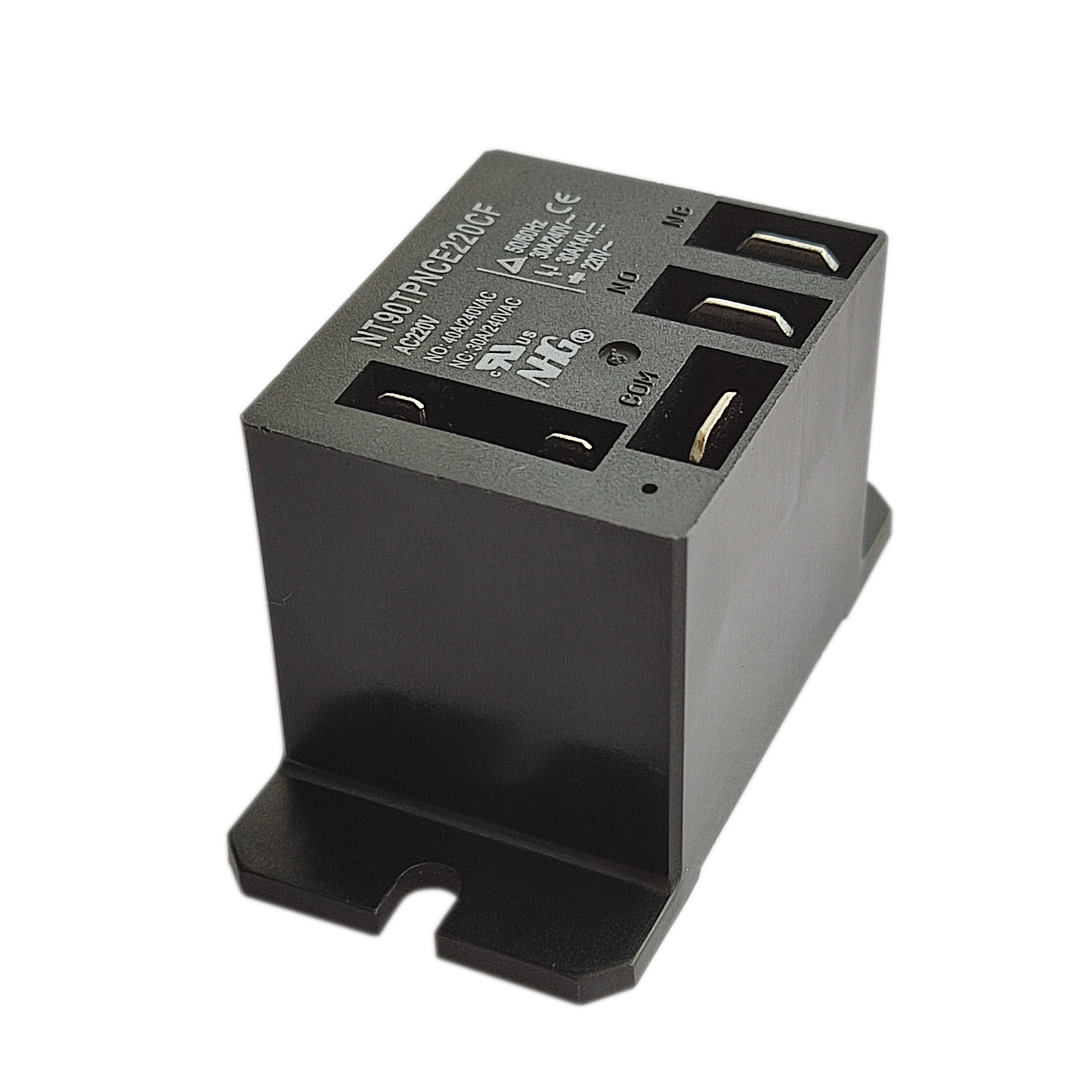

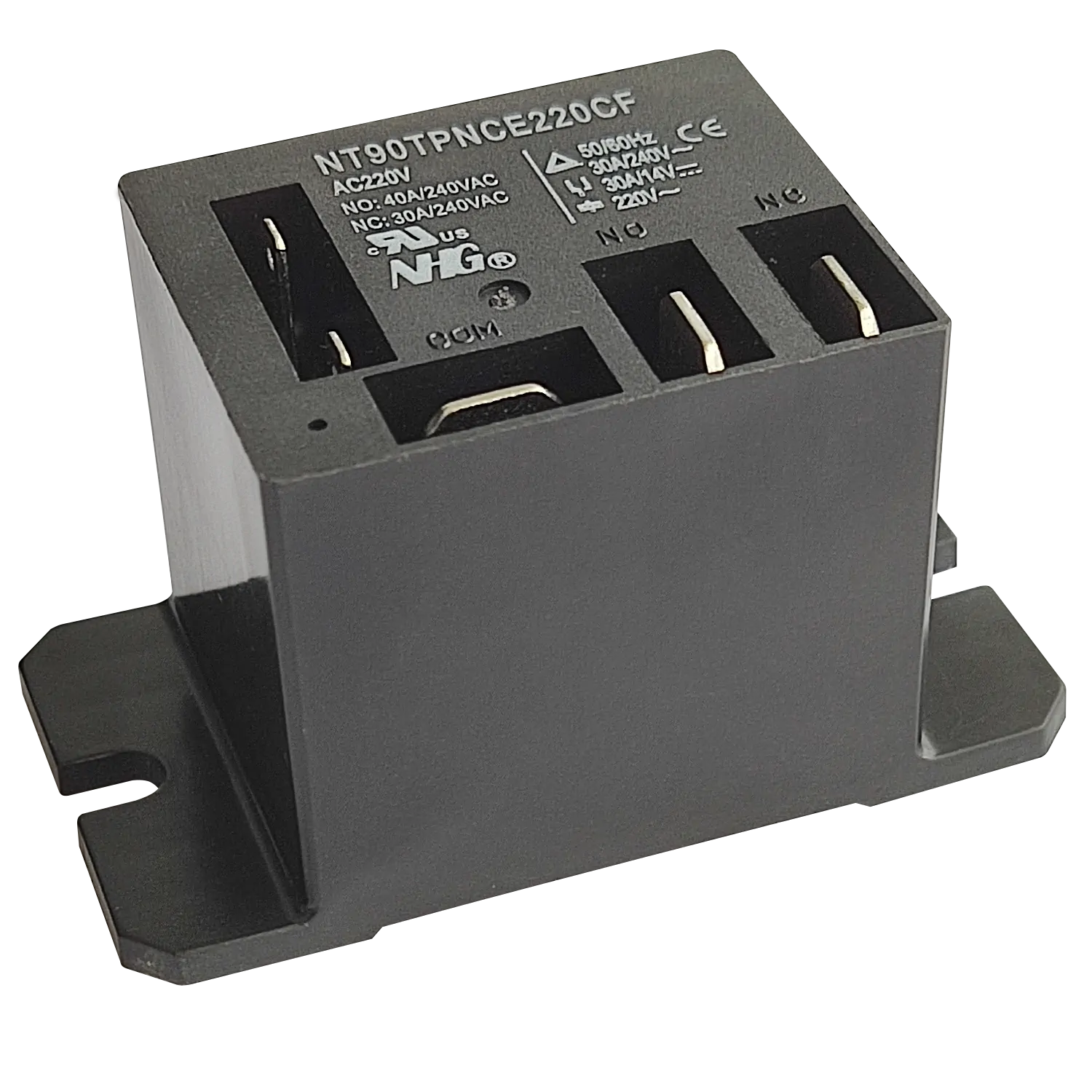

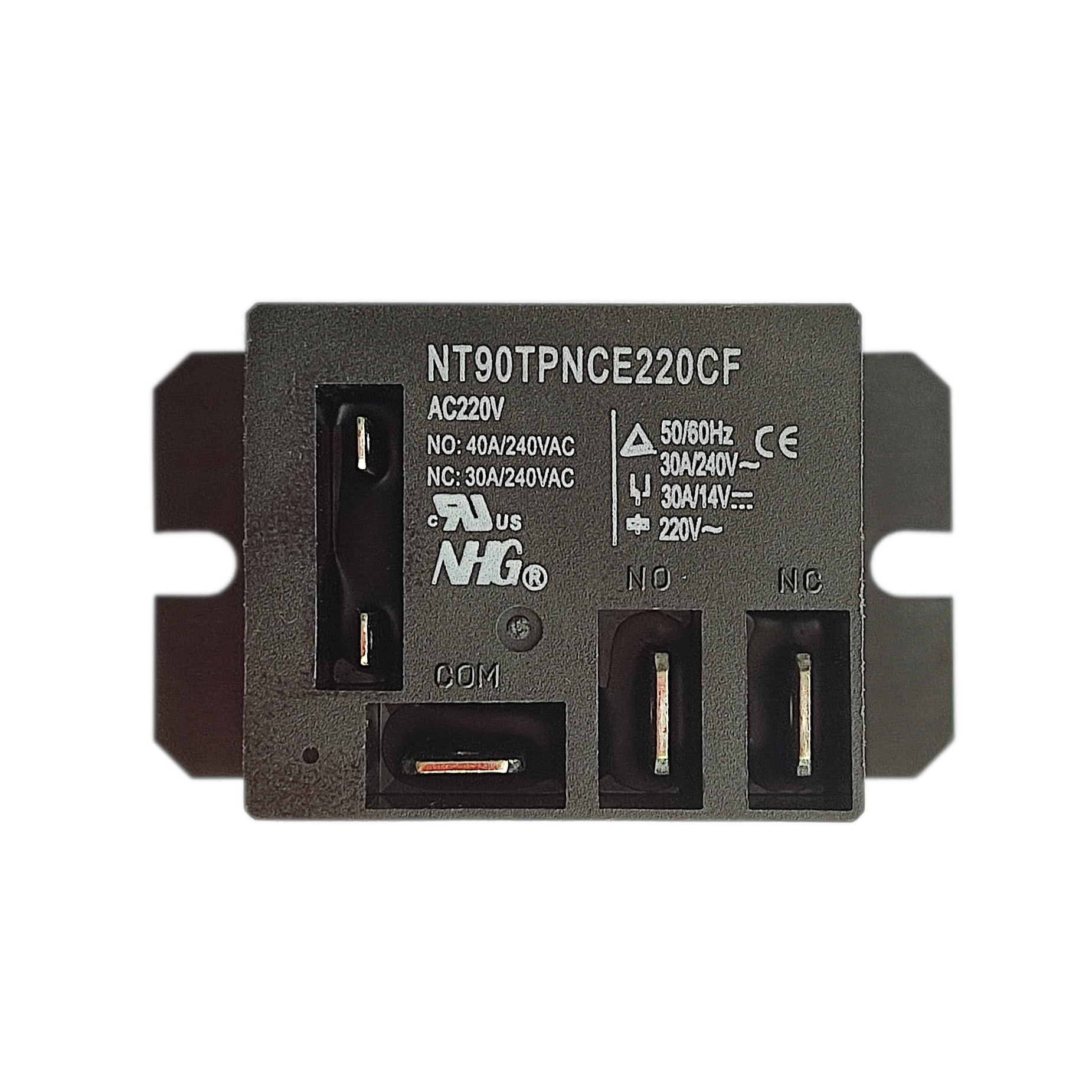

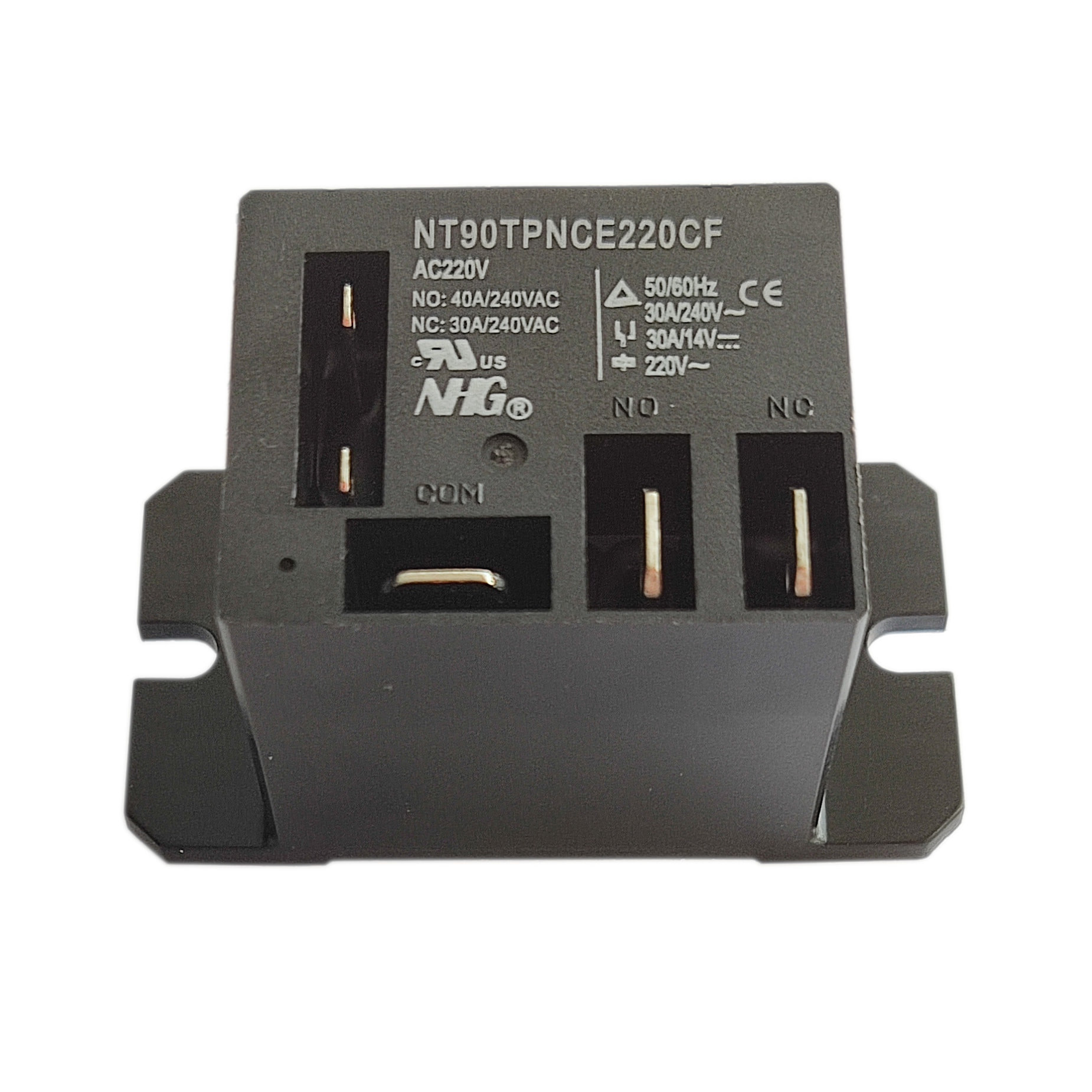

Реле NT90TPNCE220CF
Электромагнитное реле серии NT90TP с закрытыми контактами применяется в тепловой технике, электрокотлах и подобной бытовой технике.
Перекидной контакт - NO 40А AC-1 / NC 30A AC-1.
Номинальное напряжение питания катушки 220В АС.
253.00 ₽
Доступно: 2002 шт
 шт

Характеристики

СерияNT90TP
Номинальная нагрузка на контактыNO: 40A/240В АС, 30В DC; NC: 30А/240В АС, 30В DC (0.9Вт)
NO: 30А/277В АС; NC: 20А/277В АС
Нагрузка двигателя: NO: 2л.с. 250В АС; NC: 1,5л.с. 250В АС
Нагрузка лампы: 5А/280В АС
Высота профилястандартный профиль
Конфигурация контактов1 перекидной контакт (1SPDT)
Исполнение корпусазакрытое
Напряжение питания катушки220В АС
Материал контактовAgCdO
Максимальная температура нагрева155°C
Потребляемая мощность катушки2ВА
Механический ресурс107
Электрический ресурс105

Размеры

размеры реле NT90TPNCE220CF

расположение контактов реле NT90TPNCE220CF

Электрическая схема

Электрическая схема реле NT90TP

Маркировка

NT90TP  N  C  E  220  C  F
Мощность катушки
 0.6 - 0,6Вт
 0.9 - 0,9Вт
 _ - 2ВА
Класс нагревостойкости
 B - 130°C
 F - 155°C
Материал контактов
 _ - AgSnO2In2O3
 C - AgCdO
 S - AgSnO2
Напряжение питания катушки
 DC: 3V, 5V, 6V, 9V, 12V, 15V, 18V, 24V, 48V, 110V
 AC: 12V, 24V, 110V, 120V, 220V
Исполнение
 S - герметичное
 D - с защитой от пыли
 E - закрытое
 O - открытое
Тип контактов
 A - 1A
 B - 1B
 C - 1C
Нагрузка
 H - 30A
 N - 40A
Серия
