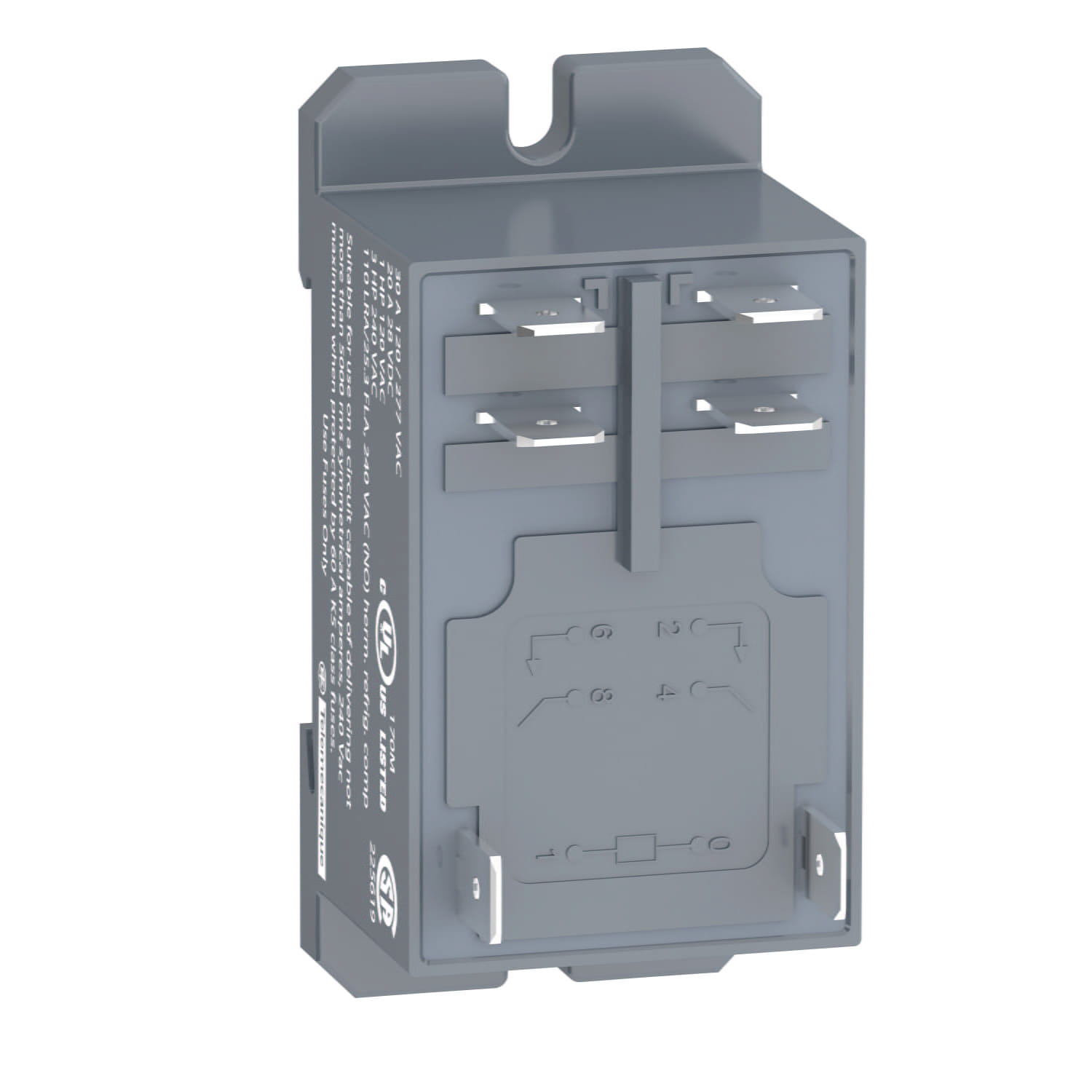

Реле RPF2ABD

Артикул: 005.006.047
Реле RPF2ABD
Производитель: Schneider Electric
Штрихкод: 3389119401531
- 2 нормально открытых контакта (2NO)
- Напряжение питания катушки 24В пост.тока
- Номинальный рабочий ток 30А
- Монтаж на DIN рейке или на панели с помощью крепежных отверстий.
☎ Цена по запросу

Основные характеристики

СерияHarmony Relay
Название серииPower
Тип продуктаВтычное реле
Краткое название устройстваRPF
Тип контактов2 Н.О.
[Uc] напряжение цепи управления24 В пост. ток
Тип управленияБез блокируемой тестовой кнопки
форма выводаПлоский
Материал контактовКонтакт серебро - оксид олова
[Ithe] условный тепловой ток в закрытом корпусе25 А в -40…55 °C реле устанавливаются в ряд вплотную
30 А в -40…55 °C зазор между двумя реле 13 мм
Resistive rated load25 А в 28 V постоянный ток
30 А в 250 В Переменный ток
коэффициент использования10 %

Дополнительные характеристики

Монтажная опораDIN-рейка
Панель
пределы напряжения цепи управления19.2...26.4 В
[Ie] номинальный рабочий ток30 А в 277 В (AC) нет в соответствии с UL
20 А в 28 V (Постоянного тока) нет в соответствии с UL
30 А в 250 В (AC) нет в соответствии с IEC
25 А в 28 V (Постоянного тока) нет в соответствии с IEC
[Ui] номинальное напряжение изоляции250 В в соответствии с IEC
300 В в соответствии с UL
[Up] номинальное импульсное выдерживаемое напряжение4 кВ в течение 1,2/50 мкс
макс. коммутируемое напряжение250 В в соответствии с IEC
макс. коммутационная способность7500 ВА/700 Вт
Minimum recommended switching capacity6000 МВт 500 мА / 12 В для нет
рабочая частота≤ 1200 циклов/час под нагрузкой
≤ 18000 циклов/час холостой ход
Механическая износостойкость5000000 циклы
электрическая износостойкость100000 cycles for resistive load
Average coil consumption1,7 Вт
порог напряжения отпускания>= 0,1 Uc
Operate time25 мс
Release time25 мс
среднее сопротивление350 Ом в 20 °C +/- 10 %
данные о безопасности и надежностиB10d = 100000
категория защитыRT II
уровни тестированияУровень А
Рабочее положениеЛюбое положение
общая ширина CAD33,7 мм
общая высота CAD68,5 мм
общая высота CAD39,2 мм
Вес нетто0,082 кг
Комплектация изделияИзделие в сборе

Условия эксплуатации

электрическая прочность изоляции2000 V AC between poles with basic
4000 В Переменный ток между катушкой и контактом с усиленный изоляция
1500 V AC between contacts with micro disconnection
СтандартыCSA C22.2 № 14
UL 508
EN/IEC 61810-1
СертификатыCSA
CE
ГОСТ
UL
Температура окружающей среды при хранении-40…85 °C
рабочая температура окружающей среды-40…55 °C
Виброустойчивость3 gn, амплитуда = +/- 1 mm (f = 10…150 Гц)5 циклов в работе
10 gn, амплитуда = +/- 1 mm (f = 10…150 Гц)5 циклов в нерабочем состоянии
Степень защиты IPIP40 в соответствии с EN/IEC 60529
ударопрочность10 gn для в рабочем режиме
30 gn для неработающий
Степень загрязнения3
