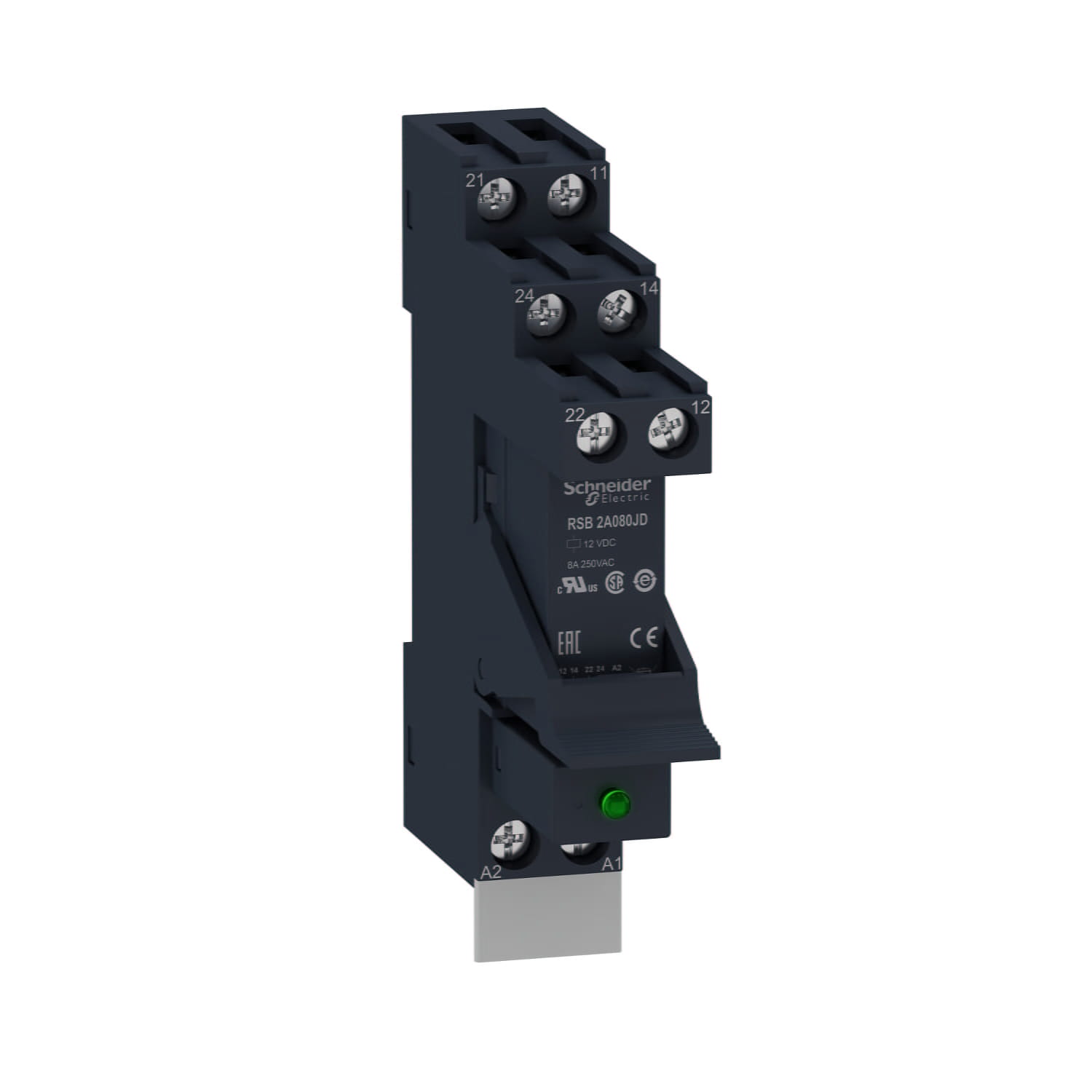

Реле в сборе RSB2A080JDPV

Реле в сборе RSB2A080JDPV
Производитель: Schneider Electric
Штрихкод: 3606489562748
Промежуточное втычное реле, 2CO (два перекидных контакта), цепь управления 12В постоянный ток. Номинальный ток 8А.
В комплекте колодка для реле, скоба, маркировка, варистор со светодиодом.

Основные характеристики

СерияHarmony Relay
Название серииПромежуточное реле
Тип продуктаВтычное реле
Краткое название устройстваRSB
Тип контактов2 переключающ.
Работа контактовСтандарт
[Uc] напряжение цепи управления12 В пост. ток
[Ithe] условный тепловой ток в закрытом корпусе8 А в -40…40 °C
Светодиодный индикатор состояния1 светодиод
Тип управленияБез управления

Дополнительные характеристики

average coil resistance360 Ом сеть: постоянный ток в 20 °C +/- 15 %
[В] Номинальное рабочее напряжение9.6...13.2 V постоянный ток
[Ui] номинальное напряжение изоляции400 В в соответствии с EN/IEC 60947
[Up] номинальное импульсное выдерживаемое напряжение3,6 кВ в соответствии с IEC 61000-4-5
Материал контактовСплав серебра (AgNi)
[Ie] номинальный рабочий ток4 А (AC-1/DC-1) Н.З. в соответствии с IEC
8 А (AC-1/DC-1) Н.О. в соответствии с IEC
Минимальный коммутируемый ток10 мА
макс. коммутируемое напряжение250 В
minimum switching voltage12 В
макс. коммутационная способность2000 VA Переменный ток
224 W постоянный ток
resistive rated load8 А в 250 В Переменный ток
8 А в 28 V постоянный ток
минимальная коммутационная способность120 мВт в 10 мА, 12 В
рабочая частота≤ 600 циклов/час под нагрузкой
≤ 18000 циклов/час холостой ход
Механическая износостойкость30000000 циклы
электрическая износостойкость100000 циклы, 8 А в 250 В, AC-1 нет
100000 циклы, 4 А в 250 В, AC-1 Н.З.
время работы20 мс рабочая
20 мс сброс
average coil consumption0,45 Вт постоянный ток
порог напряжения отпускания>= 0.1 Uc DC
данные о безопасности и надежностиB10d = 100000
категория защитыRT I
уровни тестированияУровень А
Рабочее положениеЛюбое положение
значение момента0,8 Н-м
0,79 Н-м
соединения – клеммыРазъем, 1 x 0,25...1 x 2,5 мм² (AWG 22...AWG 14) Гибкий С кабельным наконечником
Разъем, 2 x 0,25...2 x 1 мм² (AWG 22...AWG 17) Гибкий С кабельным наконечником
Разъем, 1 x 0,5...1 x 2,5 мм² (AWG 20...AWG 14) жесткий кабель Без наконечника
Разъем, 2 x 0,5...2 x 1,5 мм² (AWG 20...AWG 16) жесткий кабель Без наконечника
Вес нетто0,057 кг
минимальная партия для продажи30
Комплектация изделияИзделие в сборе

Условия эксплуатации

Электрическая прочность изоляции1000 В Переменный ток между контактами
2500 В Переменный ток между полюсами
5000 В Переменный ток между катушкой и контактом
СтандартыEN/IEC 61810-1
CSA C22.2 № 14
UL 508
IEC 61984
СертификатыCE
UL
CSA
EAC
Температура окружающей среды при хранении-40…85 °C
Виброустойчивость+/- 1 мм (частота= 10…55 Гц) в соответствии с EN/IEC 60068-2-6
Степень защиты IPIP20 в соответствии с EN/IEC 60529
ударопрочность10 gn (duration = 11 ms) for not operating conforming to EN/IEC 60068-2-27
5 gn (продолжительность = 11 мс) для в рабочем режиме в соответствии с EN/IEC 60068-2-27
рабочая температура окружающей среды-40…85 °C (постоянный ток)
