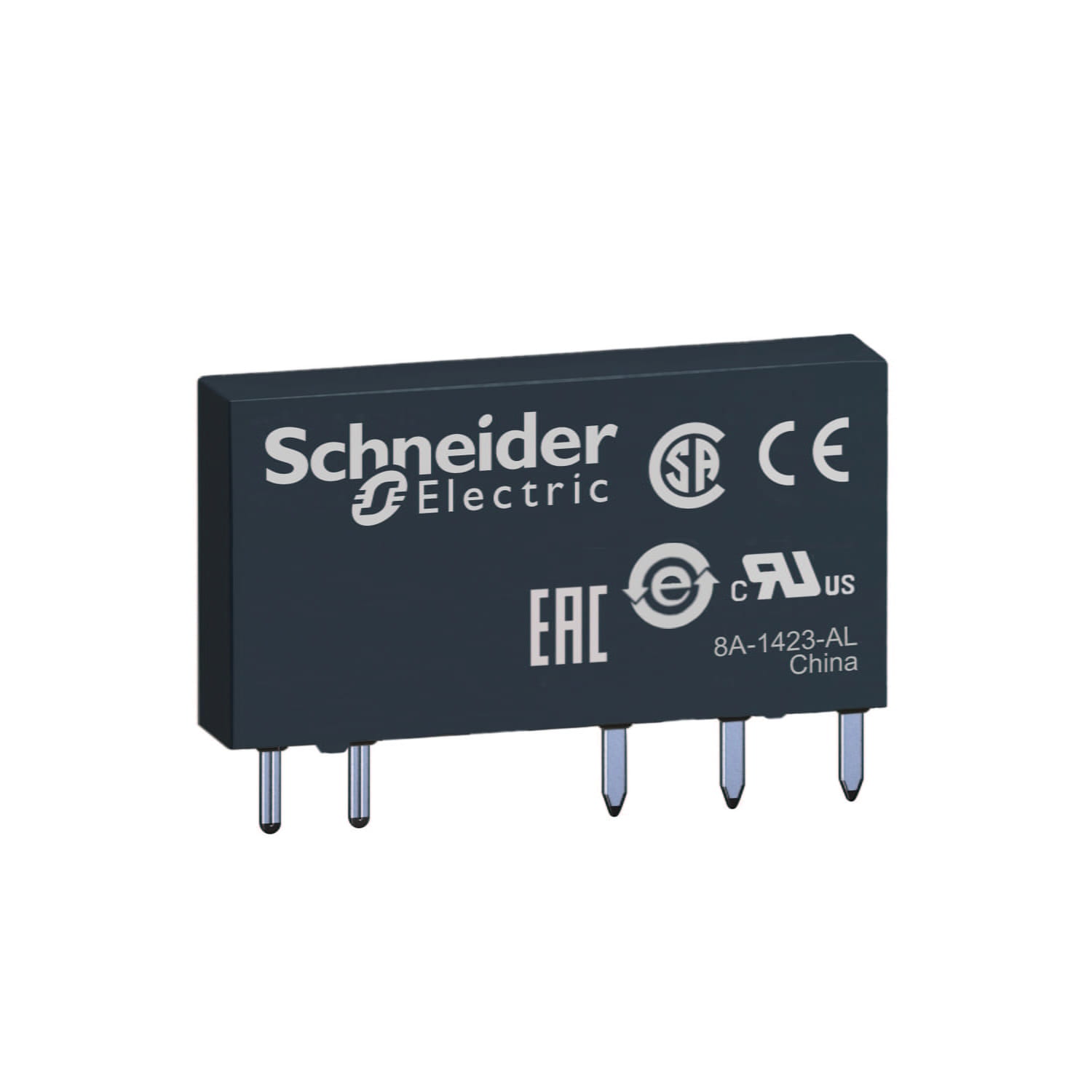

Реле RSL1GB4JD

Реле RSL1GB4JD
Производитель: Schneider Electric
Штрихкод: 3606480077944
Тонкое интерфейсное штепсельное/втычное реле, при ширине 6 мм его можно монтировать практически везде. Простой монтаж и извлечение реле из колодки.
Напряжение питания - 12В постоянного тока. Перекидной позолоченный контакт позволяет коммутировать цепи с низким током.

Основные характеристики

Серия Harmony Relay
Название серии Узкое промежуточное реле
Тип продукта Втычное реле
Краткое название устройства RSL
Тип контактов 1 переключающ.
Работа контактов Низкий уровень
[Uc] напряжение цепи управления 12 В пост. ток
[Ithe] условный тепловой ток в закрытом корпусе 6 А в -40…55 °C
Светодиодный индикатор состояния Без
Тип управления Без кнопки

Дополнительные характеристики

форма вывода Плоский (типа PCB)
среднее сопротивление 848 Ом в 23 °C +/- 10 %
пределы номинального рабочего напряжения 9...16.8 В постоянный ток
[Ui] номинальное напряжение изоляции 250 В в соответствии с EN/IEC
277 В в соответствии с cUL
[Up] номинальное импульсное выдерживаемое напряжение 6 кВ в соответствии с IEC
Материал контактов Серебряный сплав - позолота (AgSnO2)
[Ie] номинальный рабочий ток 6 А (AC-1/DC-1) в соответствии с IEC/UL
Минимальный коммутируемый ток 1 мА
макс. коммутируемое напряжение 277 В
Minimum switching voltage 24 В
макс. коммутационная способность 1500 VA
50 Вт
Минимальная коммутационная способность 24 мВт
рабочая частота ≤ 360 циклов/час под нагрузкой
≤ 18000 циклов/час холостой ход
Механическая износостойкость 10000000 циклы
электрическая износостойкость 60000 циклы, 6 А в 250 В, AC-1 переключение
время работы 5 мс сброс
12 мс
категория защиты RT III
уровни тестирования Уровень А
Рабочее положение Любое положение
Ширина 5 мм
Высота 28 мм
Глубина 18,5 мм
Описание зажимов ISO n°1 (11-12-14)OC
(A1-A2)CO
Вес нетто 0,0054 кг
ток нагрузки 6 А в 250 В Переменный ток 0,5 мм монтажное расстояние
средн. потребление катушки в Вт 0,17 Вт
порог напряжения отпускания >= 0,05 Uc
данные о безопасности и надежности B10d = 60000
Монтажная опора Socket or PCB
Комплектация изделия Изделие в сборе

Условия эксплуатации

Электрическая прочность изоляции 1000 В Переменный ток между контактами
4000 В Переменный ток между катушкой и контактом
Стандарты CSA C22.2 № 14
EN/IEC 61810-1
UL 508
Сертификаты UL
CSA
EAC
Температура окружающей среды при хранении -40…70 °C
Виброустойчивость +/- 1 мм (частота= 10…55 Гц) в соответствии с EN/IEC 60068-2-6
Степень защиты IP IP40 в соответствии с EN/IEC 60529
ударопрочность 5 gn (продолжительность = 11 мс) для неработающий в соответствии с EN/IEC 60068-2-27
5 gn (продолжительность = 11 мс) для в рабочем режиме в соответствии с EN/IEC 60068-2-27
рабочая температура окружающей среды -40…55 °C
