Миниатюрное реле RXM2AB2P7

Избранное
Сравнить
Поделиться
ВКонтакте WhatsApp Одноклассники Копировать ссылку

Артикул: 005.006.001

Производитель: Schneider Electric

Штрихкод: 3389119403535

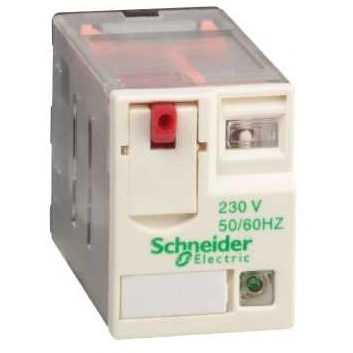

Миниатюрное электромагнитное реле Zelio Relay RXM2AB2P7 с номинальным током 12А и напряжением управляющей катушки 230В АС. На лицевой панели реле расположены:
− Кнопка для тестирования контактов;
− Выдвижная пластина для принудительного удержания контактов во время тестирования или техобслуживания (рабочее положение - задвинутое);
− Этикетка для маркировки реле;
− Светодиодный индикатор состояния реле.
Реле имеет 2 перекидных контакта (2CO), материал контактов AgNi.

☎ Цена по запросу

Описание
Аксессуары

Основные характеристики

Серия	Электромеханическое реле Harmony
Название серии	Миниатюрный
Тип продукта	Втычное реле
Краткое название устройства	RXM
Тип контактов	2 переключающ.
[Uc] напряжение цепи управления	230 В пер. ток 50/60 Гц
Светодиодный индикатор состояния	С
Тип управления	Блокируемая тестовая кнопка
коэффициент использования	20 %

Дополнительные характеристики

форма вывода	Плоский
[Ui] номинальное напряжение изоляции	250 миля в соответствии с IEC 300 миля в соответствии с CSA 300 миля в соответствии с UL
[Up] номинальное импульсное выдерживаемое на	4 кВ в течение 1,2/50 мкс
Материал контактов	AgNi
[Ie] номинальный рабочий ток	12 A в 28 V (Постоянного тока) нет в соответствии с IEC 12 A в 250 В (AC) нет в соответствии с IEC 6 A в 28 V (Постоянного тока) Н.З. в соответствии с IEC 6 A в 250 В (AC) Н.З. в соответствии с IEC 12 A в 28 V (Постоянного тока) в соответствии с UL 12 A в 277 В (AC) в соответствии с UL
непрерывный выходной ток	10 A
макс. коммутируемое напряжение	250 миля в соответствии с IEC
resistive rated load	12 A в 250 В Переменный ток 12 A в 28 V Постоянный ток
макс. коммутационная способность	3000 В·А/336 Вт
минимальная коммутационная способность	170 mW в 10 мА, 17 миля
рабочая частота	<= 1200 циклов/час под нагрузкой <= 18000 циклов/час холостой ход
Механическая износостойкость	10000000 циклы
электрическая износостойкость	100000 циклы для резистивные нагрузка
average coil consumption in VA	1,2 в 60 Гц
средн. потребление	1,2 VA в 60 Гц
порог напряжения отпускания	>= 0,15 Uc
operate time	20 мс
release time	20 ms
average coil resistance	15000 Ом в 20 °C +/- 15 %
пределы номинального рабочего напряжения	184...253 V Переменный ток
данные о безопасности и надежности	B10d = 100000
категория защиты	RT I
уровни тестирования	Уровень А
Рабочее положение	Любое положение
общая высота CAD	82,8 mm
общая высота CAD	80,35 mm
Вес нетто	0,037 kg
Комплектация изделия	Изделие в сборе

Условия эксплуатации

электрическая прочность изоляции	1300 миля Переменный ток между контактами с микровыключение изоляция 2000 миля Переменный ток между катушкой и контактом с стандартная изоляция изоляция 2000 миля Переменный ток между полюсами с стандартная изоляция изоляция
Сертификаты	CSA ГОСТ UL CE Lloyd's
Стандарты	EN/IEC 61810-1 UL 508 CSA C22.2 № 14
Температура окружающей среды при хранении	-40…85 °C
рабочая температура окружающей среды	-40…55 °C
Виброустойчивость	3 gn, амплитуда = +/- 1 mm (f = 10…150 дюйм)5 циклов в работе 5 gn, амплитуда = +/- 1 mm (f = 10…150 дюйм)5 циклов в нерабочем состоянии
Степень защиты IP	IP40 в соответствии с EN/IEC 60529
ударопрочность	10 gn для в рабочем режиме 30 gn для неработающий
Степень загрязнения	3

Размеры реле и электрическая схема
