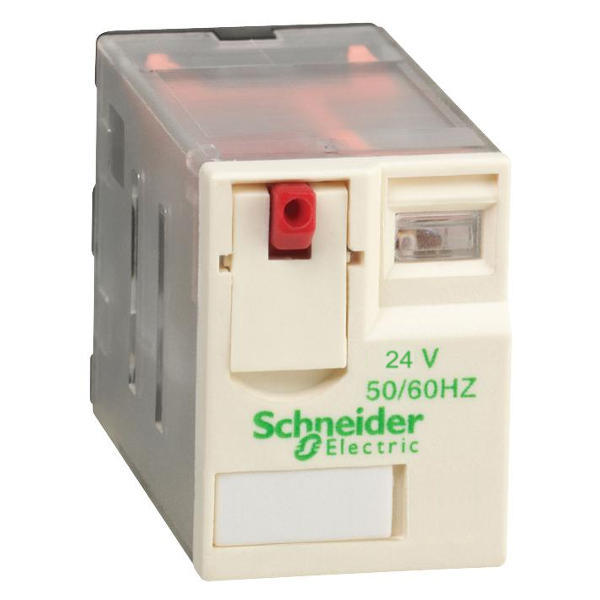

Миниатюрное реле RXM4AB1B7TQ

Артикул: 005.006.004
Миниатюрное реле RXM4AB1B7TQ
Производитель: Schneider Electric
Миниатюрное электромагнитное реле Zelio Relay RXM4AB1B7TQ с номинальным током 6А и напряжением управляющей катушки 24В AС. На лицевой панели реле расположены:
− Кнопка для тестирования контактов;
− Выдвижная пластина для принудительного удержания контактов во время тестирования или техобслуживания (рабочее положение - задвинутое);
− Этикетка для маркировки реле.
Реле имеет 4 перекидных контакта (4CO), материал контактов AgNi.
☎ Цена по запросу

Технические характеристики

Основные характеристики
Конфигурация контактов4 перекидных контакта
Напряжение цепи управления24В AС
Условный тепловой ток (Ithe)6А при -40°C...+55°C
Светодиодная индикациянет
Тип управлениякнопка
Устройство подавления помех катушкинет
Коэффициент использования20%
Дополнительные характеристики
Номинальное напряжение изоляции (Ui)IEC: 250В
CSA: 300В
UL: 300В
Номинальное выдерживаемое импульсное напряжение (Uimp)2,5кВ в соответствие с IEC 61000-4-5
Диэлектрическая прочностьмежду катушкой и контактом: 2000В АС
между полюсами: 2000В АС
между контактами: 1300В АС
Материал контактовсплав серебра (Ag/Ni)
Номинальный ток (Ie)UL: 8А (АС-1/DC-1)
IEC для НО контактов: 6А (АС-1/DC-1)
IEC для НЗ контактов: 3А (АС-1/DC-1)
Максимальная частота срабатыванийбез нагрузки: ≤ 18000 циклов/ч
под нагрузкой: ≤ 1200 циклов/ч
Напряжение коммутациимаксимальное: 250В AC/DC
минимальное: 17В
Коммутационная способностьминимальная: 170 мВт
максимальная: 1500ВА (АС) / 168Вт (DC)
Минимальный ток коммутации10мА
Механическая долговечность10 000 000 циклов
Электрическая долговечность100 000 циклов (резистивная нагрузка)
Категория защитыRT I
Рабочее положениелюбое
Характеристики катушки
Среднее потреблениеAC: 1,2 ВА
Порог напряжения отпусканияAC ≥ 0,15 Uc
Время срабатывания20 мс
Среднее сопротивление при 20°C ±15%180 Ом (AC)
Пределы напряжения цепи управления19,2В...26,4В AC
Характеристики окружающей среды
Температура рабочая-40°C...+55°C
Температура хранения-40°C...+85°C
Степень защитыIP40

Размеры реле


Размеры реле RZM4AB1B7TQ

Электрическая схема


Электрическая схема реле
* Синие цифры соответствуют обозначению NEMA.
