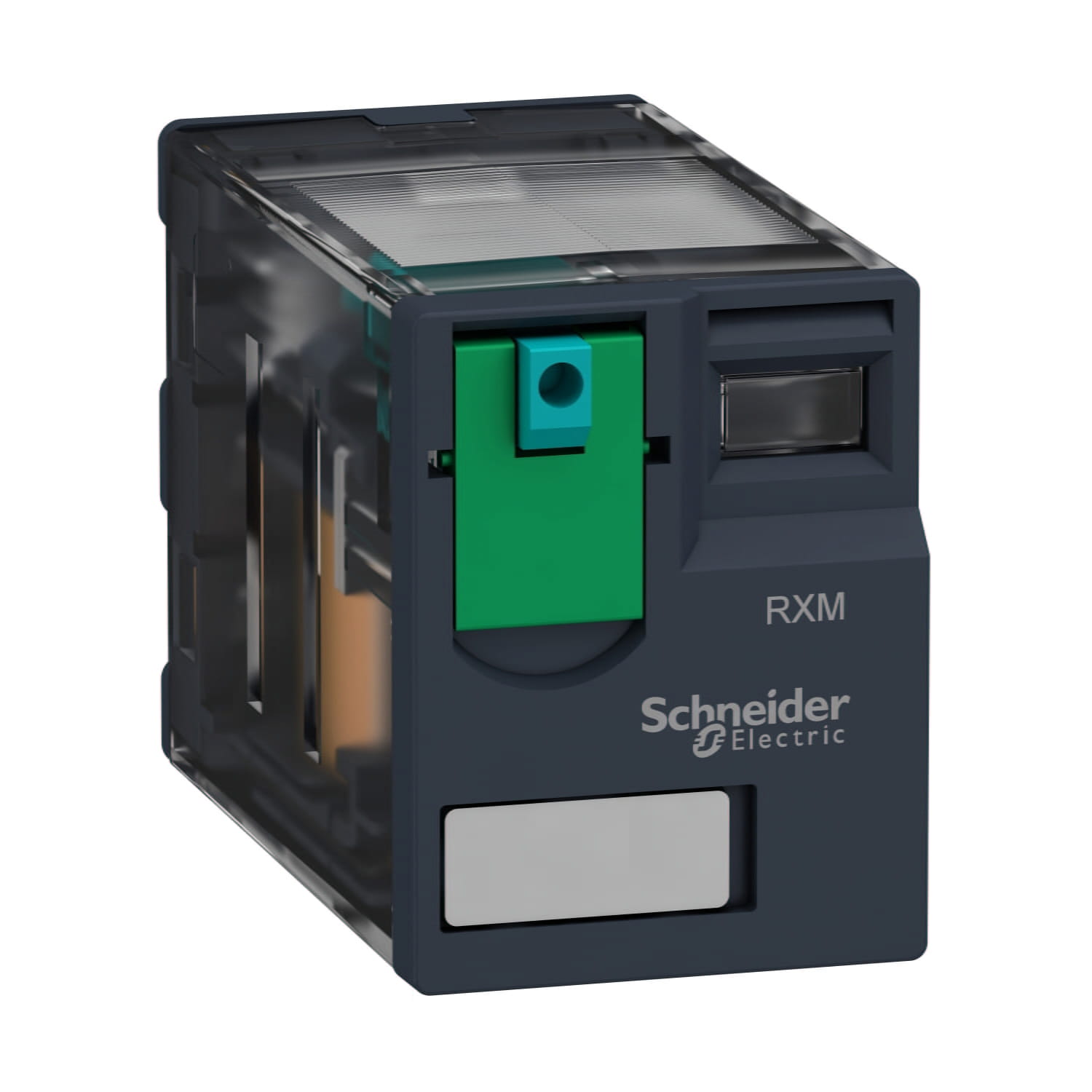

Реле RXM4AB1ED

Артикул: 005.006.315
Реле RXM4AB1ED
Производитель: Schneider Electric
Штрихкод: 3389119403733
Реле промежуточное втычное.
Номинальный ток 6A.
Четыре С/О (переключающих) контакта.
Напряжение цепи управления 48В постоянного тока.
Блокируемая тестовая кнопка.
803.00₽
 шт

Основные характеристики

СерияHarmony Relay
Название серииМиниатюрный
Тип продуктаВтычное реле
Краткое название устройстваRXM
Тип контактов4 переключающ.
Напряжение цепи управления48 V DC
[Ithe] условный тепловой ток в закрытом корпусе6 А в -40…55 °C
Светодиодный индикатор состоянияБез
Тип управленияБлокируемая тестовая кнопка
коэффициент использования20 %

Дополнительные характеристики

форма выводаПлоский
[Ui] номинальное напряжение изоляции250 В в соответствии с IEC
300 В в соответствии с CSA
300 В в соответствии с UL
[Up] номинальное импульсное выдерживаемое напряжение2,5 кВ в течение 1,2/50 мкс
Материал контактовAgNi
[Ie] номинальный рабочий ток3 А в 28 V (Постоянного тока) Н.З. в соответствии с IEC
3 А в 250 В (AC) Н.З. в соответствии с IEC
6 А в 28 V (Постоянного тока) нет в соответствии с IEC
6 А в 250 В (AC) нет в соответствии с IEC
6 А в 277 В (AC) в соответствии с UL
8 А в 30 В (Постоянного тока) в соответствии с UL
макс. коммутируемое напряжение250 В в соответствии с IEC
resistive rated load6 А в 250 В Переменный ток
6 А в 28 V постоянный ток
макс. коммутационная способность1500 В·А/168 Вт
минимальная коммутационная способность170 mW в 10 мА, 17 В
рабочая частота≤ 1200 циклов/час под нагрузкой
≤ 18000 циклов/час холостой ход
Механическая износостойкость10000000 циклы
электрическая износостойкость100000 циклы для резистивные нагрузка
average coil consumption in W0,9 Вт
порог напряжения отпускания>= 0,1 Uc
operate time20 мс
release time20 мс
average coil resistance2560 Ом в 20 °C +/- 10 %
пределы номинального рабочего напряжения38.4...52.8 V DC
данные о безопасности и надежностиB10d = 100000
категория защитыRT I
уровни тестированияУровень А
Рабочее положениеЛюбое положение
общая высота CAD79 мм
общая высота CAD78,45 мм
Вес нетто0,037 кг
Комплектация изделияИзделие в сборе

Условия эксплуатации

электрическая прочность изоляции1300 В Переменный ток между контактами с микровыключение изоляция
2000 В Переменный ток между катушкой и контактом
2000 В Переменный ток между полюсами
СертификатыUL
CSA
CE
ГОСТ
Lloyd's
СтандартыCSA C22.2 № 14
EN/IEC 61810-1
UL 508
Температура окружающей среды при хранении-40…85 °C
рабочая температура окружающей среды-40…55 °C
Виброустойчивость3 gn, амплитуда = +/- 1 mm (f = 10…150 Гц)5 циклов в работе
5 gn, амплитуда = +/- 1 mm (f = 10…150 Гц)5 циклов в нерабочем состоянии
Степень защиты IPIP40 в соответствии с EN/IEC 60529
ударопрочность10 gn для в рабочем режиме
30 gn для неработающий
Степень загрязнения2
