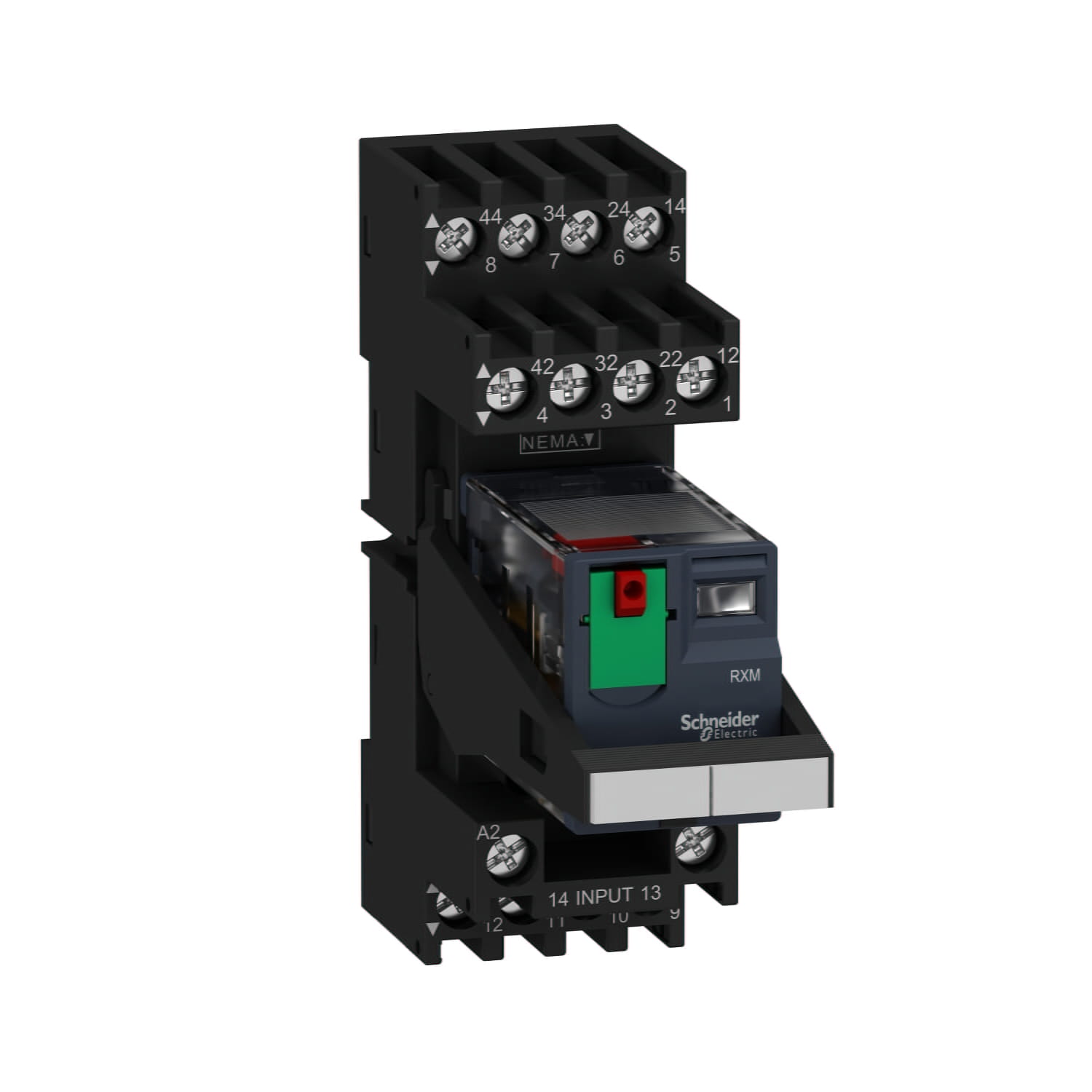

Реле в сборе RXM4AB2P7PVM

Реле в сборе RXM4AB2P7PVM
Производитель: Schneider Electric
Штрихкод: 3606489563110
Комплект в сборе: реле ~230В, 6А, колодка, маркировка, скоба, 4С/О
Цена по запросу

Основные характеристики

СерияHarmony Relay
Название серииМиниатюрный
Тип продуктаВтычное реле
Краткое название устройстваRXM
Тип контактов4 переключающ.
Напряжение цепи управления230 V Переменный ток 50/60 Гц
[Ithe] условный тепловой ток в закрытом корпусе6 А в -40…55 °C
Светодиодный индикатор состоянияЕсть
Тип управленияБлокируемая тестовая кнопка
коэффициент использования20 %

Дополнительные характеристики

[Ui] номинальное напряжение изоляции250 В в соответствии с IEC
[Up] номинальное импульсное выдерживаемое напряжение2,5 кВ в течение 1,2/50 мкс
Материал контактовAgNi
[Ie] номинальный рабочий ток3 А в 28 V (Постоянного тока) Н.З. в соответствии с IEC
3 А в 250 В (AC) Н.З. в соответствии с IEC
6 А в 28 V (Постоянного тока) нет в соответствии с IEC
6 А в 250 В (AC) нет в соответствии с IEC
6 А в 277 В (AC) в соответствии с UL
8 А в 30 В (Постоянного тока) в соответствии с UL
Минимальный коммутируемый ток10 мА
макс. коммутируемое напряжение250 В
Минимальное коммутируемое напряжение17 В
resistive rated load6 А в 250 В Переменный ток
6 А в 28 V постоянный ток
макс. коммутационная способность1500 В·А/168 Вт пер./пост. тока
минимальная коммутационная способность170 mW в 10 мА, 17 В
рабочая частота≤ 1200 циклов/час под нагрузкой
≤ 18000 циклов/час холостой ход
Механическая износостойкость10000000 циклы
электрическая износостойкость100000 циклы для резистивные нагрузка
average coil consumption in W1,2 Вт, Переменный ток
порог напряжения отпускания>= 0.3 Uc Переменный ток
operate time20 мс
release time20 мс
average coil resistance15000 Ом в 20 °C +/- 15 %
пределы номинального рабочего напряжения184...253 V Переменный ток
данные о безопасности и надежностиB10d = 100000
категория защитыRT I
уровни тестированияУровень А
Рабочее положениеЛюбое положение
минимальная партия для продажи30
общая ширина CAD26,9 мм
общая высота CAD79 мм
общая высота CAD78,45 мм
соединения – клеммыРазъем, 1 x 0,25...1 x 2,5 мм² (AWG 22...AWG 14) Гибкий С кабельным наконечником
Разъем, 2 x 0,25...2 x 1 мм² (AWG 22...AWG 17) Гибкий С кабельным наконечником
Разъем, 1 x 0,5...1 x 2,5 мм² (AWG 20...AWG 14) жесткий кабель Без наконечника
Разъем, 2 x 0,5...2 x 1,5 мм² (AWG 20...AWG 16) жесткий кабель Без наконечника
значение момента1 Н-м
0,99 Н-м
Вес нетто0,096 кг
Комплектация изделияИзделие в сборе

Условия эксплуатации

электрическая прочность изоляции1300 В Переменный ток между контактами с микровыключение изоляция
2000 В Переменный ток между катушкой и контактом
2000 В Переменный ток между полюсами
СертификатыCE
UL
CSA
EAC
Lloyd's
СтандартыUL 508
EN/IEC 61810-1
CSA C22.2 № 14
IEC 61984
Температура окружающей среды при хранении-40…85 °C
рабочая температура окружающей среды-40…55 °C
Виброустойчивость3 gn, амплитуда = +/- 1 mm (f = 10…150 Гц)5 циклов в работе
5 gn, амплитуда = +/- 1 mm (f = 10…150 Гц)5 циклов в нерабочем состоянии
Степень защиты IPIP20 в соответствии с EN/IEC 60529
ударопрочность10 gn для в рабочем режиме
30 gn для неработающий
Степень загрязнения2
