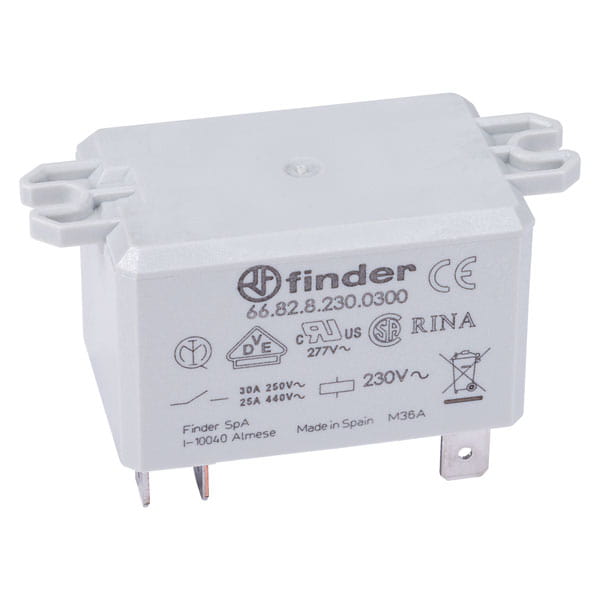

Силовое реле 66.82.8.230.0300

Избранное
Сравнить
Поделиться
ВКонтакте WhatsApp Одноклассники Копировать ссылку

Артикул: 005.066.005

Производитель: Finder (Италия)

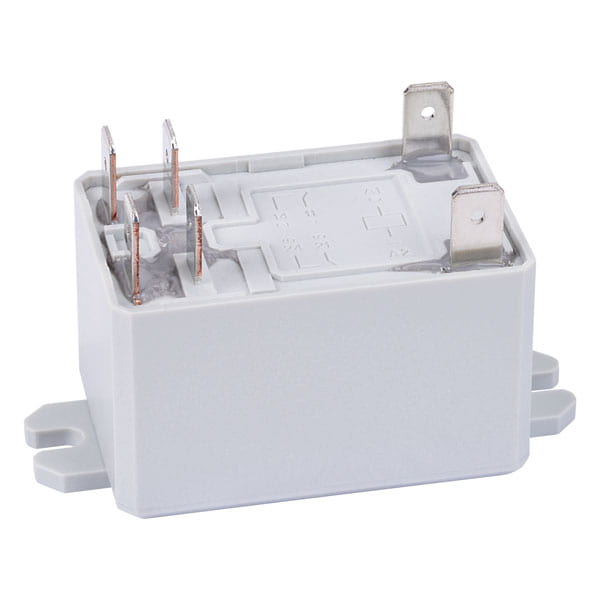

Силовое реле 66.82.8.230.0300
• 2 контакта NO (DPST-NO) на 30А
• Фланцевый разъем + соединения фастон 250
• усиленная изоляция между катушкой и контактами, зазор 8 мм
• Доступна бескадмиевая версия
• Категория защиты: RT II.

1201.00₽

Характеристики

Контактные характеристики
Контактная группа (конфигурация)	2 контакта NO (DPST-NO)
Номинальный ток/Пиковый ток	30A/50A
Номинальное напряжение/Максимальное коммутируемое напряжение	250В~/440В~
Номинальная нагрузка для АС1	7500 ВА
Номинальная нагрузка для АС15 (230В~)	1200 ВА
Допустимая мощность однофазного двигателя (230В~)	1.5кВт
Отключающая способность для DC1: 30/110/220 В	25/0.7/0.3 A
Минимальная нагрузка на переключение	1000мВт (10В/10мА)
Стандартный материал контакта	AgCdO
Характеристики катушки
Номинальное напряжение (U_N)	230B AC
Номинальная мощность	3.6ВА (50 Гц)
Рабочий диапазон	(0.8...1.1)U_N
Напряжение удержания	0.8U_N
Напряжение отключения	0.2U_N
Технические параметры
Механическая долговечность	10х10⁶циклов
Электрическая долговечность при номинальной нагрузке АС1	100х10³ циклов
Время вкл/выкл	8/10 мс
Изоляция между катушкой и контактами	6кВ (8мм)
Электрическая прочность между открытыми контактами	1500В АС
Рабочий диапазон температур	-40°C...+70°C
Категория защиты	RT II

Размеры и схема подключения

Общее описание реле Finder серии 66

2 перекидных контакта (DPDT) или 2 контакта NO (DPST-NO)
  66.22 Разъемы и установка на печатную плату
  66.82 Соединения Faston 250, фланцевый разъем
  66.82-хх07 Соединения Faston 250, паз для 35-мм рейки
- Усиленная изоляция между обмоткой и контактами согласно нормам EN 60335-1 с зазором 8 мм
- обмотки переменного и постоянного тока
- возможно бескадмиевое исполнение (опция).

Маркировка

66			.	X			2			.	Х			.	ХХХ			.	Х			Х			Х			Х

																																Варианты


																																0 − стандартный
																																1 − влагонепроницаемый (RT III), только для 66.22
																																3 − влагонепроницаемый (RT III)+ паз снизу для 35-мм рейки (EN 50022), только для 66.82
																																7 − установка на 35-мм рейку (EN 50022)(паз снизу), только для 66.82
																																Опции


																																0 − нет
																																Схема контактов


																																0 − перекидной контакт CO (nPDT)
																																3 − нормально открытый контакт NO (nPST)
																																6 − нормально открытый контакт NO (nPST), зазор контактов ≥1.5 мм
																																Материал контактов


																																0 − стандартный AgCdO
																																1 − AgNi
																																Напряжение катушки


																																см. табл.
																																Тип катушки


																																8 − AC (50/60 Гц)
																																9 − DC
																																Количество контактов


																																2 − 2 CO (DPDT) 30A
																																Тип


																																2 − печатная плата
																																8 − фастон 250 (6,3х0,8 мм) с фланцем снизу
																																Серия

Варианты исполнения управляющих катушек

Код питания	Номинальное напряжение	Рабочий диапазон
Код питания	Номинальное напряжение	min	max
Переменный ток
006	6	4,8	6,6
012	12	9,6	13,2
024	24	19,2	26,4
110	110/115	88	126
120	120/125	96	137
230	230	184	253
240	240	192	264
Постоянный ток
006	6	4,8	6,6
012	12	9,6	13,2
024	24	19,2	26,4
110	110	88	121
125	125	100	137,5

Размеры и схема расположения контактов

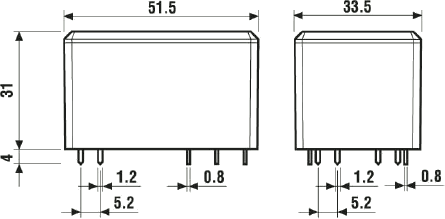

Реле 66.22
размеры реле 66.22 серии

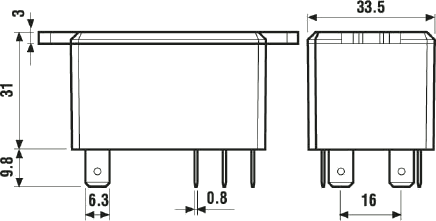

Реле 66.82
размеры реле 66.82рии
