Реле контроля чередования обрыва фаз RM22TG20

Артикул: 021.001.016

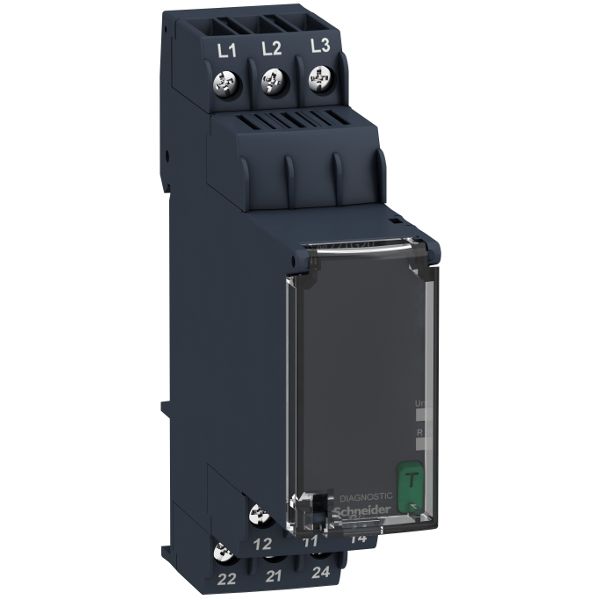

Реле RM22TG20
Производитель: Schneider Electric
Штрихкод: 3606480792137
Реле RM22TG20 контролирует чередование фаз и обрыв фаз, повышенное и пониженное напряжение.
Два перекидных контакта на 8А. Без задержки на срабатывание.
☎ Цена по запросу

Основные характеристики

серия продуктаZelio Control
тип устройства или его аксессуаровМодульные реле измерения и управления
тип релеРеле управления
число фаз сети3 фазы
наименование релеRM22TG
параметры, контролируемые релеОбнаружение обрыва фазы
Порядок чередования фаз
тип задержкиБез
коммутационная способность, В·А2000 В·А
диапазон измерения183...528 В напряжение переменный ток

Дополнительные характеристики

время сброса⩽ 1500 мс при максимальном напряжении
макс. коммутируемое напряжение250 В пер. ток
минимальный коммутируемый ток10 мА в 5 В пост. ток
макс. коммутируемый ток8 А переменный ток
[Us] номинальное напряжение сети208...480 test3 пер. ток
пределы напряжения питания183...528 В пер. ток
эксплуатационные ограничения183...528 В переменный ток
потребляемая мощность, ВА15 В·А при 480 test3 переменный ток 60 Гц
порог обнаружения напряжения< 100 В переменный ток
частота сети питания50...60 Hz +/- 10 %
выходные контакты2 переключающ.
задержка пуска после включения питания⩽ 650 мс
время выполнения команды выключателем⩽ 200 мс
категория перенапряженияIII в соответствии с UL 508
III в соответствии с IEC 60664-1
сопротивление изоляции> 100 MOhm при 500 В постоянный ток в соответствии с IEC 60255-27
положение монтажаЛюбое положение
присоединенияВинтовые зажимы 2 x 0.5...2 x 2.5 мм² - AWG 20...AWG 14, жесткий кабель кабель без наконечника
Винтовые зажимы 2 x 0,2...2 x 1,5 мм² - AWG 24...AWG 16, гибкий кабель с кабельным наконечником
Винтовые зажимы 1 x 0,5...1 x 3,3 мм² - AWG 20...AWG 12, жесткий кабель кабель без наконечника
Винтовые зажимы 1 x 0,2...1 x 2,5 мм² - AWG 24…AWG 14, гибкий кабель с кабельным наконечником
момент затяжки0.6...1 Н-м в соответствии с IEC 60947-1
материал корпусаСамозатухающий пластик
светодиодный индикатор состоянияСветодиод желтый для реле ON
Светодиод зеленый для питание включено
монтажная опораDIN рейка 35 мм в соответствии с EN/IEC 60715
электрическая износостойкость100000 циклы
механическая износостойкость10000000 циклы
категория примененияAC-1 в соответствии с IEC 60947-4-1
DC-1 в соответствии с IEC 60947-4-1
AC-15 в соответствии с IEC 60947-5-1
DC-13 в соответствии с IEC 60947-5-1
данные о безопасности и надежностиMTTFd = 924.6 лет
B10d = 850000
материал контактовНе содержит кадмий
ширина22.5 мм
масса продукта0.09 кг

Условия эксплуатации

стойкость к кратковременным исчезновениям напряжения питания⩽ 10 мс
электромагнитная совместимостьНаведенные и излучаемые помехи класс B в соответствии с CISPR 22
Стойкость в жилых домах, коммерческих зданиях и небольших промышленных предприятиях в соответствии с EN/IEC 61000-6-1
Электростатический разряд 6 кВ уровень 3 разряд при контакте в соответствии с IEC 61000-4-2
Электростатический разряд 8 кВ уровень 3 выброс воздуха в соответствии с IEC 61000-4-2
Испытание на стойкость к радиочастотным помехам 10 V/m уровень 3 в соответствии с IEC 61000-4-3
Испытание на невосприимчивость к коммутационным помехам/коротким пакетам 4 кВ уровень 4 прямой в соответствии с IEC 61000-4-4
Испытание на невосприимчивость к коммутационным помехам/коротким пакетам 2 kV уровень 4 емкостная связь в соответствии с IEC 61000-4-4
Испытание невосприимчивости к импульсным помехам 4 кВ уровень 4 общий режим в соответствии с IEC 61000-4-5
Испытание невосприимчивости к импульсным помехам 2 kV уровень 4 дифференциальн. режим в соответствии с IEC 61000-4-5
Наведенные и излучаемые помехи класс B группа 1 в соответствии с CISPR 11
Стандартное излучение для промышленной среды в соответствии с EN/IEC 61000-6-4
Стандартн. излучение для жилых, коммерческих и небольших промышленных помещений в соответствии с EN/IEC 61000-6-3
Стойкость к промышленной среде в соответствии с EN/IEC 61000-6-2
стандартыEN/МЭК 60255-1
сертификация продуктаCCC
CE
CSA
GL
UL
RCM
EAC
China RoHS
температура окружающей среды при хранении-40...70 °C
рабочая температура окружающей среды-20...50 °C в 60 Hz
-20...60 °C в 50 Гц пер./пост. тока
относительная влажность93...97 % в 25...55 °C в соответствии с IEC 60068-2-30
виброустойчивость0,075 мм (f = 10...58.1 Гц) (not in operation) в соответствии с IEC 60068-2-6
1 gn (f = 10...58.1 Гц) (not in operation) в соответствии с IEC 60068-2-6
0.035 mm (f = 58.1...150 Гц) (в рабочем режиме) в соответствии с IEC 60068-2-6
0,5 gn (f = 58.1...150 Гц) (в рабочем режиме) в соответствии с IEC 60068-2-6
ударопрочность15 gn для 11 мс (not in operation) в соответствии с IEC 60068-2-27
5 gn для 11 мс (в рабочем режиме) в соответствии с IEC 60068-2-27
степень защиты IPIP20 в зажимы в соответствии с IEC 60529
IP40 в корпус в соответствии с IEC 60529
IP50 в передняя панель в соответствии с IEC 60529
степень загрязнения3 в соответствии с IEC 60664-1
3 в соответствии с UL 508
напряжение испытания изоляции2.5 test1 для 1 мин. переменный ток 50 Гц в соответствии с IEC 60255-27
