Программируемое реле SR3B261BD Zelio Logic 16вх/10вых 24В DC

  • photo 3
  • photo 4

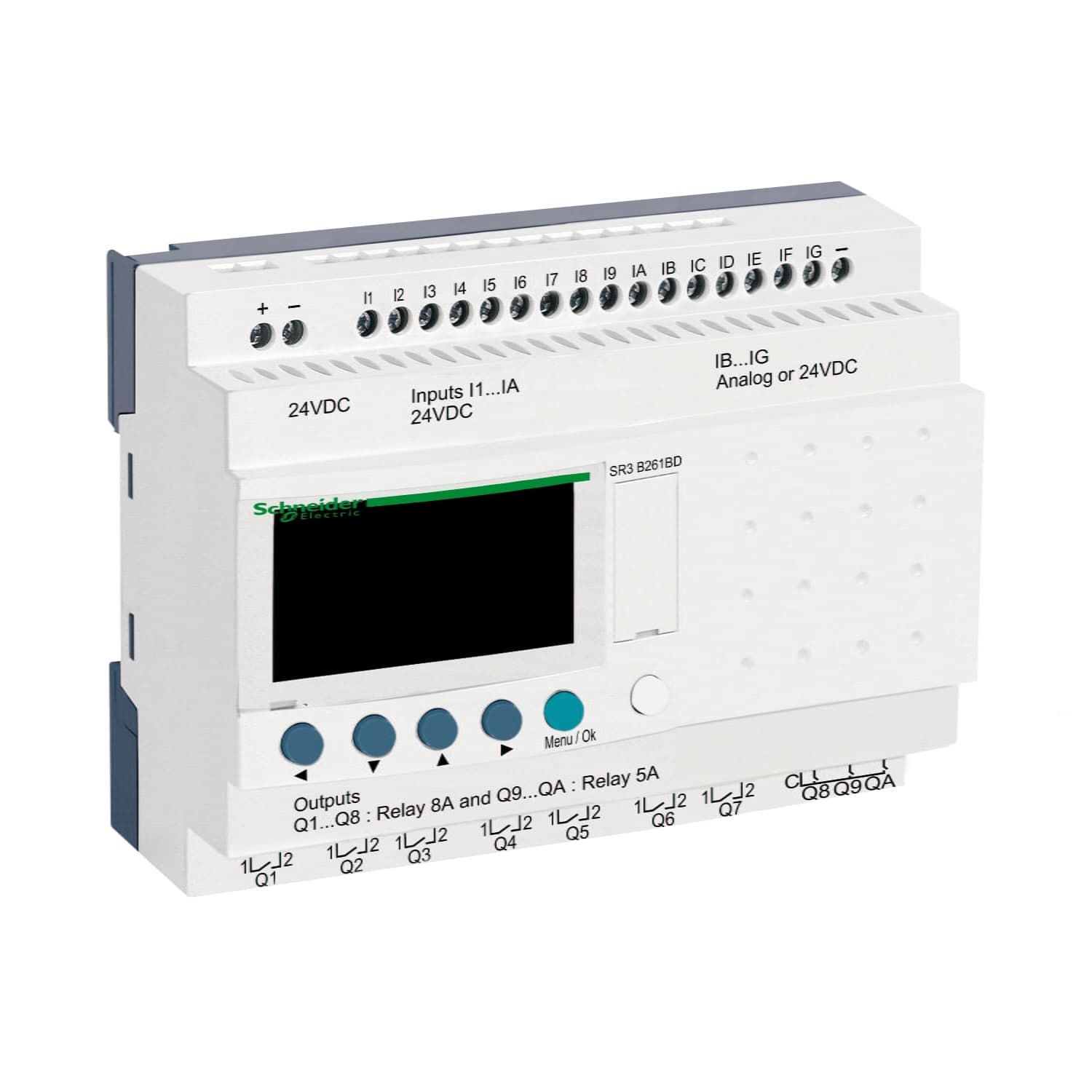

SR3B261BD Модульное реле Zelio Logic
Производитель: Schneider Electric
Реле SR3B261BD Zelio Logic - модульное интеллектуальное реле. Применяется в строительной отрасли, в системах управления для небольших машин, в децентрализованных системах управления на оборудовании, подключенном к станкам большого или среднего размера.
- Дискретные входы - 16 шт, напряжение дискретного входа - 24V DС.
- Релейные выходы - 10 шт, выходной ток 5А для 2 выходов, 8 A для 8 выходов.
Цена по запросу
Основные характеристики
СерияZelio Logic
Тип продуктаМодульное интеллектуальное реле
Дополнительные характеристики
локальный дисплейС
кол-во строк в программе или функциональных блоков0…500 с FBD программирование 0…240 с язык лестничных диаграмм LADDER программирование
время цикла6…90 мс
срок резервного хранения данных10 лет в 25 °C
погрешность хода часов12 минут в год в 0…55 °C 6 с/месяц в 25 °C
Проверки(загрузка) памяти программ при каждом включении питания
номинальное напряжение питания [Us]24 В
Пределы напряжения питания19,2…30 В
maximum supply current190 мА (без модулей расширения) 300 мА (с расширениями)
рассеиваемая мощность, Вт10 Вт с расширениями 6 Вт без модулей расширения
защита от включения с обратной полярностьюС
количество дискретных входов16 в соответствии с EN/МЭК 61131-2 тип 1
тип дискретного входаРезистивные
напряжение дискретного входа24 V пост. Тока
ток дискретного входа4 мА
частота счета1 кГц для дискретный вход
предельный уровень коммутации напряжения в состоянии 1>= 15 В для цепи дискретных входов I1...IA и IH...IR >= 15 В для IB...IG используется как цепь дискретного входа
предельный уровень коммутации напряжения в состоянии 0≤ 5 В для цепи дискретных входов I1...IA и IH...IR ≤ 5 В для IB...IG используется как цепь дискретного входа
current state 1 guaranteed>= 1.2 mA (IB...IG используется как цепь дискретного входа) >= 2.2 mA (цепи дискретных входов I1...IA и IH...IR)
current state 0 guaranteed≤ 0.5 mA (IB...IG используется как цепь дискретного входа) ≤ 0.75 mA (цепи дискретных входов I1...IA и IH...IR)
совместимость входа3-проводн. бесконтактные PNP датчики для дискретный вход
количество аналоговых входов6
тип аналогового входаОбщий режим
Диапазон аналогового входа0...10 V 0...24 V
макс. допустимое напряжение30 V для цепь аналогового входа
Разрешение аналогового входа8 бит
значение младшего значащего бита39 mV для цепь аналогового входа
время преобразованияВремя цикла интеллектуального реле для цепь аналогового входа
ошибка преобразования+/- 5 % в 25 °C для цеп
