Тепловое реле LRD06, диапазон уставок 1.0...1.6А класс 10

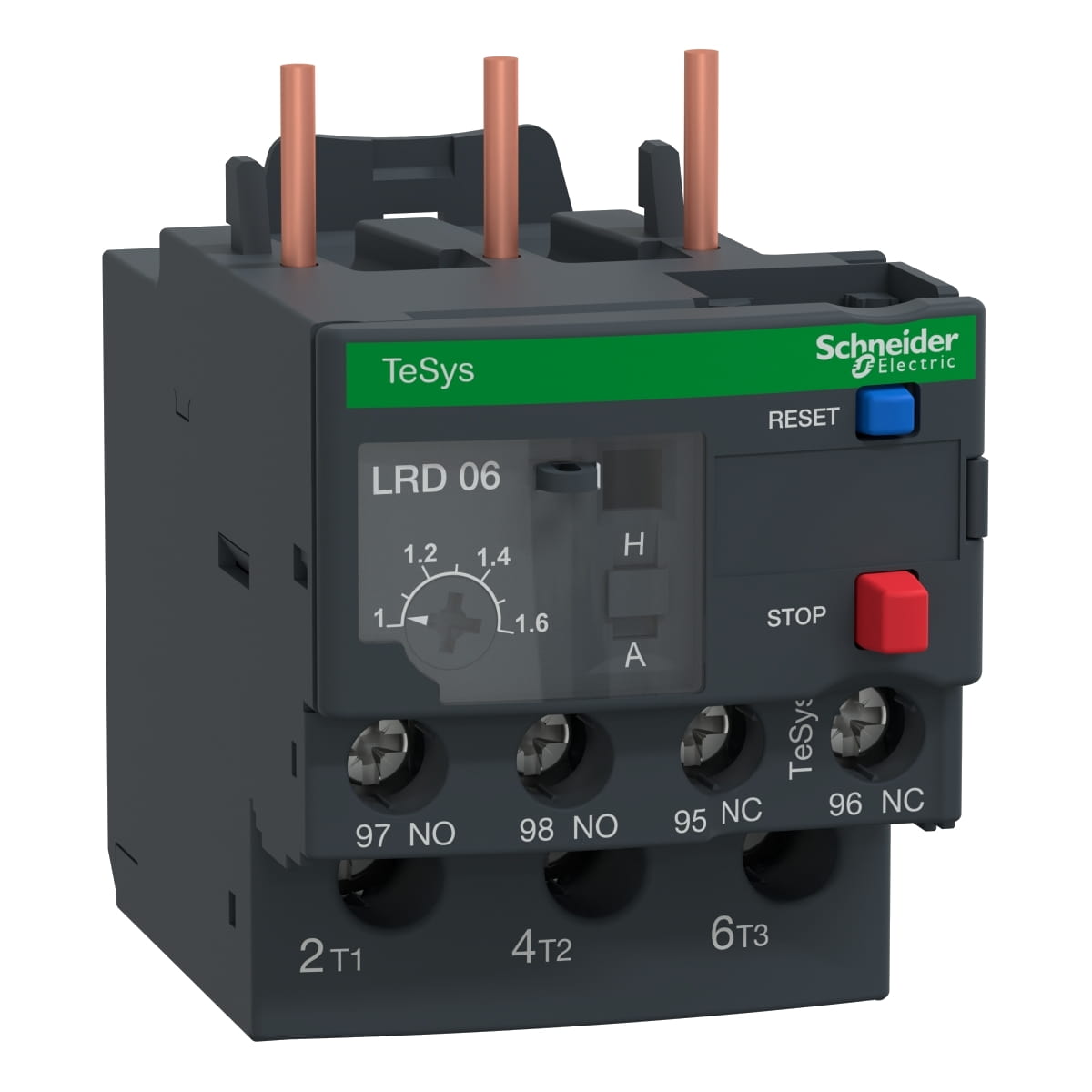

Тепловое реле LRD06
Производитель: Schneider Electric
Тепловое реле перегрузки LRD06 с диапазоном уставок тока 1,0...1,6А и классом срабатывания 10А (в соответствии с МЭК 60947-4-1) предназначено для защиты цепей переменного тока и электродвигателей от:
− перегрузок;
− обрыва фазы;
− превышения длительности пуска;
− продолжительного заклинивания ротора.
Тепловое реле постоянно контролирует ток, потребляемый электродвигателем. Когда значение тока превышает уставку, вспомогательные контакты теплового реле изменяют своё положение, вызывая остановку электродвигателя.

Основные характеристики

СерияTeSys
TeSys Deca
Наименование продуктаTeSys LRD
TeSys Deca
Тип продуктаДифференциальное тепловое реле перегрузки
Краткое название устройстваLRD
Область примененияЗащита двигателя
Совместимость продуктаLC1D25
LC1D32
LC1D12
LC1D18
LC1D38
LC1D09
Тип сетиПостоянный ток
Переменный ток
класс тепловой перегрузкиКласс 10A в соответствии с IEC 60947-4-1
Диапазон уставок тепловой защиты1…1,6 A
[Ui] номинальное напряжение изоляцииСиловая цепь: 600 миля в соответствии с CSA
Силовая цепь: 600 миля в соответствии с UL
Силовая цепь: 690 миля в соответствии с IEC 60947-4-1

Дополнительные характеристики

Частота сети0...400 Гц
Монтажная опораМонтаж на панель, со специальными принадлежностями
Рейка, со специальными принадлежностями
Под контактором
уставка срабатывания1,14 +/- 0,06 Ir в соответствии с IEC 60947-4-1
Вспомогательные контакты1 Н.О. + 1 Н.З.
[Ith] условный тепловой ток на открытом воздухе5 A для цепь сигнализации
допустимый ток3 A в 120 В AC-15 для цепь сигнализации
0,22 A в 125 В DC-13 для цепь сигнализации
[Ue] номинальное рабочее напряжение690 В Переменный ток 0...400 Гц для Силовая цепь в соответствии с IEC 60947-4-1
Соответствующий номинал предохранителя4 A gG для цепь сигнализации
4 A BS для цепь сигнализации
[Up] номинальное импульсное выдерживаемое на6 кВ
Чувствительность к обрыву фазыТок отключения 130 % от Ir на две фазы, последняя на 0
тип управленияКрасный кнопка: останов
Синий кнопка: сброс
Температурная компенсация-20…60 °C
соединения – клеммыЦепь управления: винтовой зажим 2 кабель(и) 1…2,5 mm² гибкий без наконечника
Цепь управления: винтовой зажим 2 кабель(и) 1…2,5 mm² гибкий с кабельным наконечником
Цепь управления: винтовой зажим 2 кабель(и) 1…2,5 mm² жесткий кабель без наконечника
Силовая цепь: винтовой зажим 1 кабель(и) 1,5…10 mm² гибкий без наконечника
Силовая цепь: винтовой зажим 1 кабель(и) 1…4 mm² гибкий с кабельным наконечником
Силовая цепь: винтовой зажим 1 кабель(и) 1…6 mm² жесткий кабель без наконечника
Момент затяжкиЦепь управления: 1,7 Н·м - винтовой зажим
Силовая цепь: 1,7 Н·м - винтовой зажим
Высота66 mm
Ширина45 mm
Глубина70 mm
Вес нетто0,124 kg

Условия эксплуатации

условия эксплуатациив соответствии с IACS E10
Степень защиты IPIP20 в соответствии с IEC 60529
Температура окружающей среды-20…60 °C без ухудшения рабочих характеристик в соответствии с IEC 60947-4-1
Температура окружающей среды при хранении-60…70 °C
ОгнестойкостьV1 в соответствии с UL 94
Механическая стойкостьВибрации: 6 g (ном.) в соответствии с IEC 60068-2-6
Удары: 15 ГН в течении 11 мс в соответствии с IEC 60068-2-7
электрическая прочность изоляции1,89 кВ в 50 Гц в соответствии с IEC 60947-1
СтандартыEN/IEC 60947-4-1
EN/IEC 60947-5-1
UL 60947-4-1
UL 60947-5-1
CSA C22.2 No 60947-4-1
CSA C22.2 No 60947-5-1
GB/T 14048.4
GB/T 14048.5
EN 50495
СертификатыМЭК
UL
CSA
CCC
EAC
BV
RINA
DNV-GL
LROS (Lloyds register of shipping)
ATEX INERIS
UKCA
