Тепловое реле EasyPact TVS LRE10, диапазон уставок 4...6А

Артикул: 004.030.073
  • photo 3
  • photo 4

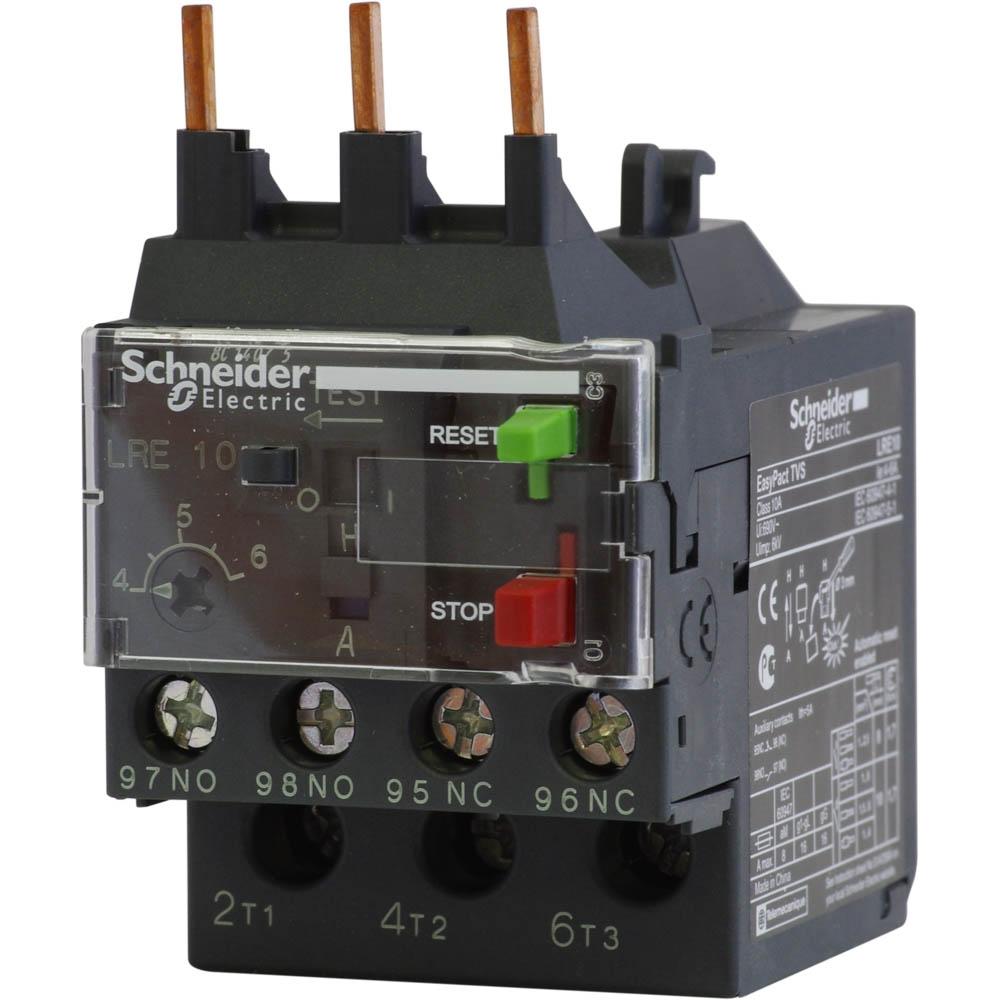

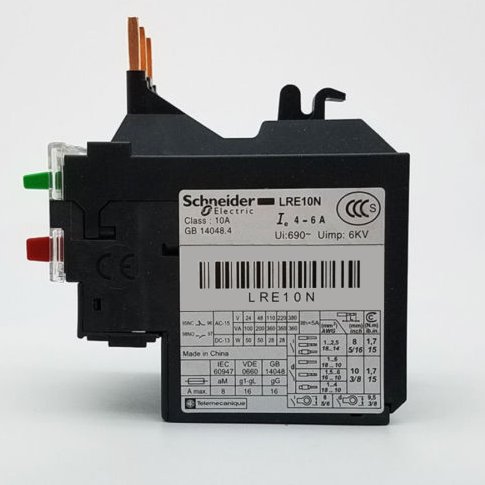

Тепловое реле LRE10
Производитель: Schneider Electric
Штрихкод: 3606480329760
Тепловое реле перегрузки LRE10 предназначено для защиты цепей переменного тока и электродвигателей от:
  • перегрузок;
  • обрыва фазы;
  • превышения длительности пуска;
  • продолжительного заклинивания ротора.
Диапазон уставок тока реле 4...6А.
Класс срабатывания (в соответствии с МЭК 60947-4-1) - 10А.
☎ Цена по запросу

Основные характеристики

диапазонEasyPact
наименование изделияEasyPact TVS
тип изделия или компонентаТепловое реле перегрузки
краткое название устройстваLRE
применение релеЗащита двигателя
совместимость изделийLC1E06
LC1E09
LC1E12
LC1E18
LC1E25
LC1E32
LC1E38
тип сетиПеременный ток
диапазон уставок тепловой защиты4...6 А
класс срабатывания10А (в соответствии со стандартом МЭК 60947-4-1, время срабатывания реле класса 10 А при токе 7.2 х Ir составляет от 2 до 10с)
[Ui] номинальное напряжение изоляции600 В силовая цепь в соответствии с CSA
600 В силовая цепь в соответствии с UL
690 В силовая цепь в соответствии с IEC 60947-4-1

Дополнительные характеристики

частота сети50...60 Гц
монтажная опораМонтаж на панель со специальными принадлежностями
Рейка со специальными принадлежностями
Под контактором
уставка срабатывания1,14 ± 0,06 Ir в соответствии с IEC 60947-4-1
[Ue] номинальное рабочее напряжение690 V переменный ток 50...60 Гц
[Uimp] номинальное импульсное выдерживаемое напряжение6 кВ
чувствительность к обрыву фазыСрабатывает, если ток в двух фазах составляет 130% Ir, а в третьей он равен 0
дополнительные контакты1НО+1НЗ
[Ith] условный тепловой ток на открытом воздухе5 А
тип управленияКрасная кнопка останов
Зеленая кнопка сброс
температурная компенсация-20...60 °C
присоединенияс помощью винтовых зажимов :
Гибкий кабель без наконечника 1 проводник - 2x1…2,5мм²
Гибкий кабель c наконечником 1 проводник - 2x1…2,5мм²
Жестикй кабель без наконечника 1 проводник - 2x1…2,5мм²
ширина45 мм
глубина70 мм
масса продукта0,13 кг

Условия эксплуатации

защитное исполнениеTH в соответствии с IEC 60068
степень защиты IPIP20 в соответствии с IEC 60529
рабочая температура окружающей среды-20...+60 °C без понижения в соответствии с IEC 60947-4-1
температура окружающего воздуха при хранении-60...+80 °C
огнестойкость850 °C В соответствии с МЭК 60068-2-1
механическая прочностьДопустимое ускорение 6 g (ном.) в течение 11 мс IEC 60068-2-7
электрическая прочность изоляции6 кВ в 50 Гц в соответствии с IEC 60255-5

Подключение контактов реле

214365Авт.ВозвратРучн.ТестАвт.969598 97
