Тепловое реле EasyPact TVS LRE483, диапазон уставок 124...198А

Артикул: 004.030.092

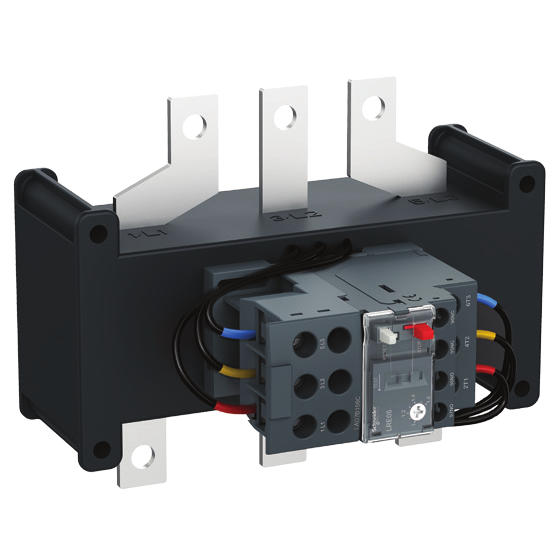

Тепловое реле LRE483
Производитель: Schneider Electric
Штрихкод: 3606480325335
Тепловое реле перегрузки LRE483 с диапазоном уставок тока 124...198А и классом срабатывания 10А (в соответствии с МЭК 60947-4-1) предназначено для защиты цепей переменного тока и электродвигателей от:
  • перегрузок;
  • обрыва фазы;
  • превышения длительности пуска;
  • продолжительного заклинивания ротора.
Тепловое реле постоянно контролирует ток, потребляемый электродвигателем. Когда значение тока превышает уставку, вспомогательные контакты теплового реле изменяют своё положение, вызывая остановку электродвигателя.
☎ Цена по запросу

Технические характеристики

Характеристики силовой цепи
Класс срабатывания10А (в соответствии со стандартом МЭК 60947-4-1, время срабатывания реле класса 10 А при токе 7.2 х Ir составляет от 2 до 10с)
Номинальное напряжение изоляции690В
Номинальное импульсное выдерживаемое напряжение (Uimp)6кВ
Частота рабочего тока50...60Гц
Диапазон уставок тока реле124...198А
Предохранитель для использования с выбранным релеaM - 200А
gG - 250А
Совместимость с контакторомLC1E160
LC1E200
LC1E250
LC1E300
LC1E400
LC1E500
LC1E630
Присоединение силовой цепи с помощью шин или кольцевых клемм
Шаг выводов (без полюсных расширителей)40мм
Сечение шины или кабеля с кольцевым наконечником3х20мм
ВинтыМ8
Момент затяжки27,5Н·м
Характеристики вспомогательных контактов
Условный тепловой ток5А
Максимальная коммутируемая мощность при срабатывании рабочих катушек контакторов0,95А/380В~
Защита от короткого замыкания с помощью предохранителя gG или автоматического выключателя GB25А
Присоединение с помощью винтовых зажимов2х1...2,5мм2 - гибкий кабель без наконечника
2х1...2,5мм2 - гибкий кабель с наконечником
2х1...2,5мм2 - жесткий кабель без наконечника
Момент затяжки1,7Н·м
Условия эксплуатации
Степень защитыIP00
Защитная обработка"TH"
Температура хранения-60°C...+80°C
Рабочая температура без ухудшения номинальных значений-20°C...+60°C
Рабочая температура с ухудшением номинальных значений-20°C...+70°C
Рабочее положениелюбое
Огнестойкость850°C
Ударопрочность6gn - 11мс
Виброустойчивость3gn
Электрическая прочность изоляции при 50Гц6кВ
Рабочие характеристики
Температурная компенсация-20°C...+60°C
Уставка срабатывания1,14±0,06 Ir А
Чувствительность к обрыву фазысрабатывает, если ток в двух фазах составляет 130% Ir, а в третьей он равен 0

Подключение контактов реле

214365Авт.ВозвратРучн.ТестАвт.969598 97
