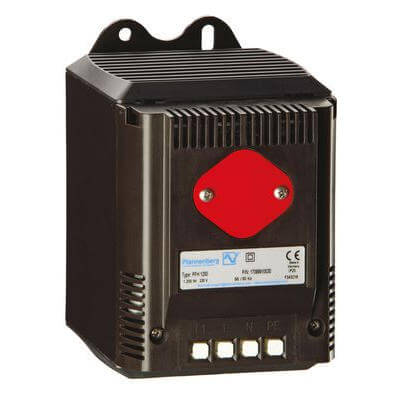

Нагреватель с вентилятором PFH 400 230VAC IP 20
Производитель: Pfannenberg (Германия)
Компактный нагреватель с вентилятором PFH 400 на 230В АС мощностью 400Вт предназначен для установки в электротехнические шкафы.
− Заказной номер нагревателя - 17040610030.
− Быстрый нагрев по технологии PTC.

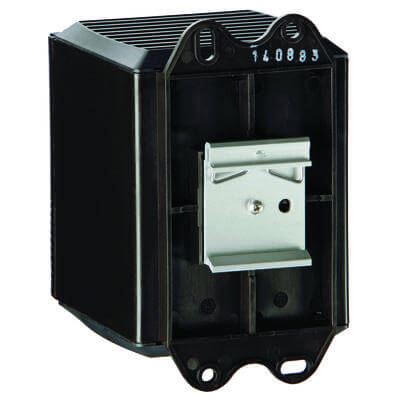

− Возможность монтажа на 35мм DIN рейку или на стену винтами М5.
− Возможность установки встраиваемого предустановленного термостата.
− Температура эксплуатации -40°C...+70°C.
17 082.91 ₽
 шт

Технические характеристики

Основные характеристики
Заказной номер17040610030
Мощность нагрева (Тос = 20°C)400Вт
Максимальная температура поверхности55°C
Потребление мощности415Вт
Пусковой ток15А
Воздушный поток50 м3
Предохранитель Т10А
Степень защиты при эксплуатации согласно предписаниюIP20
Номинальное напряжение230В 50/60Гц
Диапазон напряжений207В...258В
Рабочий цикл100%
Температура использования/хранения-40°C...+70°C/-40°C...+158°C
Положение при монтажелюбое, предпочтительно вертикальное
Конструкция приборапластик UL 94 V-0, цвет черный
Тип установкизащелкивающиеся крепления для 35мм DIN-рейки
или винты М5 - 4 шт. (не входят в комплект)
Класс защитыII
Вид соединенияклеммное подключение
Клеммное соединение2х0,5...2,5 мм2 одножильный провод
2х0,5...1,5 мм2 многожильный провод (луженый, с кабельным наконечником)
ОпцииЗаказной номер
Встраиваемый предустановленный термостат (5°C)18413000000
Встраиваемый предустановленный термостат (15°C)18413000001
Встраиваемый предустановленный термостат (25°C)18413000002

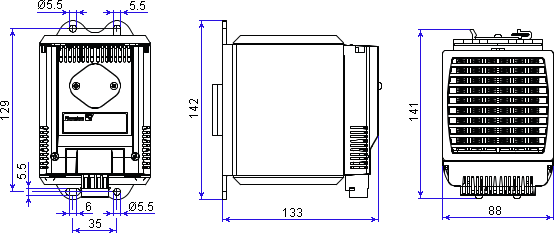

Установочные размеры

Габаритные размеры

Принципиальная схема


Принципиальная схема
M1: вентилятор
E1: электронагревательный элемент PTC
X1: подключение
B1: термостат (опциональный)

Номенклатура компактных нагревателей с вентилятором серии PFH

Модель Номинальное напряжение, В Заказной номер Мощность нагрева, Вт
PFH 200 230 17020610030 200
PFH 200 115 17020615030 200
PFH 300 230 17030610030 300
PFH 300 115 17030615030 300
PFH 400 230 17040610030 400
PFH 400 115 17040615030 400
PFH 500 230 17050610030 500
PFH 500 115 17050615030 500
PFH 650 230 17065610030 650
PFH 650 115 17065615030 650
PFH 800 230 17080610030 800
PFH 800 115 17080615030 800
PFH 1000 230 17099610030 1000
PFH 1000 115 17099615030 1000
PFH 1200 230 17099910030 1200
PFH 1200 115 17099915030 1200
