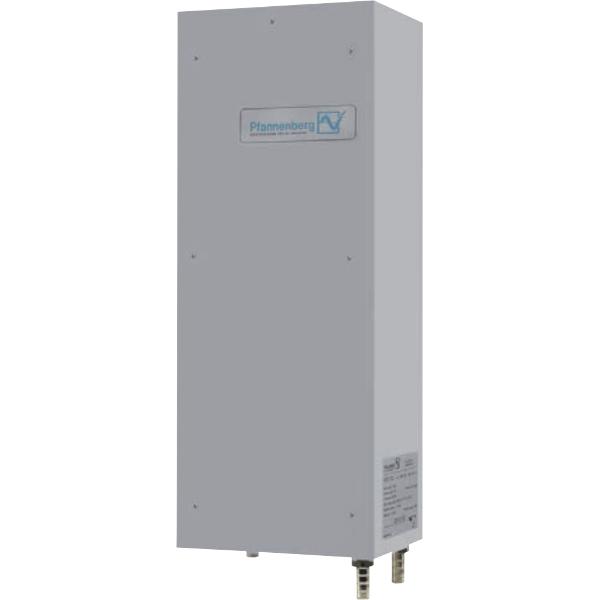

Воздушно-водяной теплообменник PWS 7102 230В RAL7035

Воздушно-водяной теплообменник PWS 7102 230В RAL7035
Производитель: Pfannenberg (Германия)
Штрихкод: 12051010055
Воздушно-водяной теплообменник PWS 7102 950Вт
• два класса производительности, совместимые монтажные вырезы
• для размещения снаружи и внутри помещений
• не требует сервисного обслуживания
• уплотнение не требует дополнительной обработки монтажного выреза
• встроенный термостат и электромагнитный клапан для регулирования температуры
• встроенный датчик температуры с сигнальным контактом.
Цена по запросу

Технические характеристики

Заказной номер12051010055
Номинальное напряжение ±10%230В 50Гц
Мощность охлаждения при 200 л/ч (W10/L35)950Вт
Потребление мощности (W10/L35)82Вт
Потребление тока (W10/L35)0.35A
Пусковой ток (W10/L35)1.7A
Воздушный поток (свободная подача воздуха) внутренний570 м³/ч
Входной предохранитель4A
Вид соединенияэлектрическое: клеммная колодка пружинного типа (штекер в комплекте)
гидравлическое: 13 мм трубка, специальные подсоединения по запросу
Уровень звука согласно EN ISO 3741≤48дБ (А)
Вес (без упаковки)7.5 кг
Температура окружающей среды+1°C...+70°C
Диапазон установок (регулируемый)+8°C...+50°C; заводская установка +35°C
Температура воды в отводящем трубопроводе+1°C...+35°C
Допустимое рабочее давлениемакс. 10 бар
Рабочий цикл100%
Выделение конденсатаотвод конденсата
Степень защиты согласно EN 60529IP55 (для оборудования в шкафу, при эксплуатации согласно предписанию)
IP65 (по запросу)
Конструкциярама - оцинкованная сталь/электростатическое порошковое покрытие (200°C); по запросу: из нержавеющей стали
теплообменники - медные трубки с алюминиевыми ламелями
Цвет (кожух)RAL 7035, другие цвета по запросу

Аксессуары
- Внешний испаритель конденсата KV PTC 230V AC (Заказной номер 18314000001)
- Емкость для сборки конденсата KF DTX (Заказной номер 18314000100)

Размеры

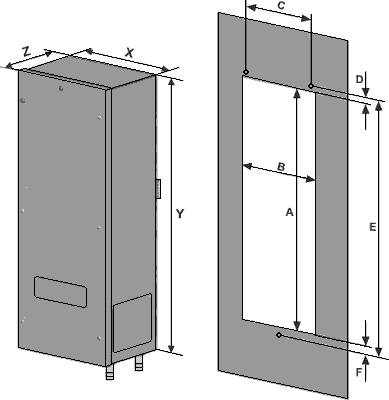

Воздушно-водяной теплообменник PWS 7102 - чертеж
X200 мм
Y500 мм
Z150 мм
A440 мм
B170 мм
C150 мм
D10 мм
E465 мм
F15 мм
Монтажные отверстияØ8 мм

Графическая характеристика мощности охлаждения

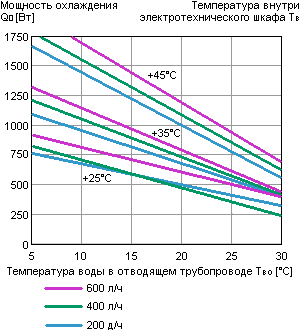

Воздушно-водяной теплогобменник PWS 7102 - графическая характеристика мощности охлаждения

Графическая характеристика потери давления

Воздушно-водяной теплообменник PWS 7102 - графическая характеристика потери давления
