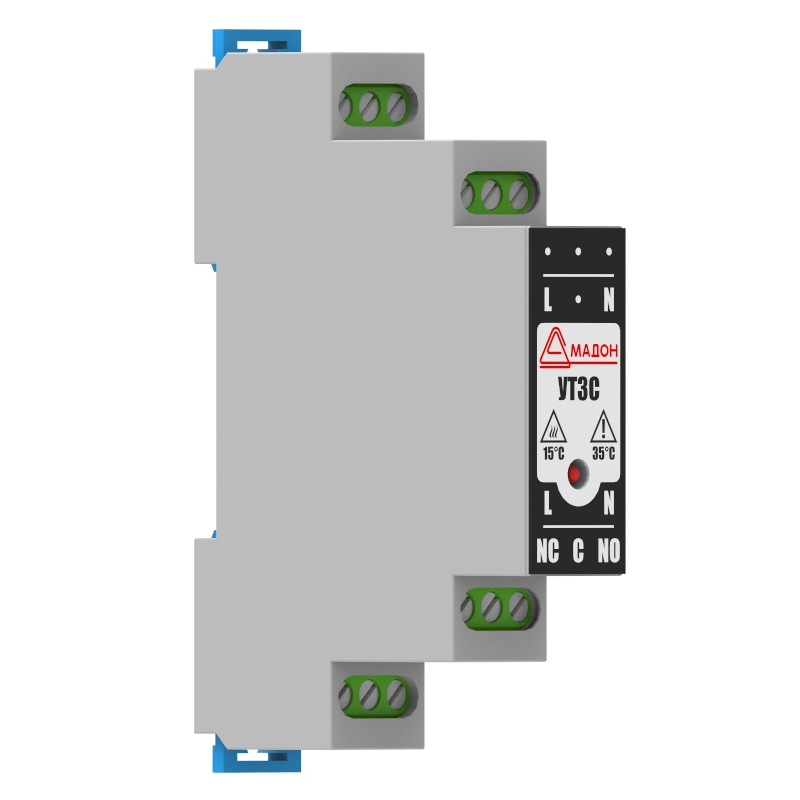

Устройство тепловой защиты и сигнализации УТЗС Амадон

Артикул: 010.007.520

Производитель: Амадон

Устройство предназначено для автоматического включения и отключения устройств обогрева шкафа и аварийной индикации перегрева.
Питание устройства от сети 230В 50Гц.
Широко применяется в комплектации термошкафов.

Товар снят с производства и больше не поставляется

Устройство предназначено для автоматического включения и отключения устройств обогрева шкафа и аварийной индикации перегрева.

Фиксированное значение температуры работы нагревателя до 15°С.
Аварийная защита срабатывает при достижении температуры 35°С, включается сигнальная лампа и переключаются контакты реле (коммутация до 8А).
Питание устройства напряжением 230В 50 Гц.
Мощность подключаемого нагревателя до 1.2 Квт.

Технические параметры

Тип термостата (гигростата)	механический
Контакт	NC
Показатели	температура
Напряжение питания, В	230±10%
Потребляемая мощность не более, Вт	1
Максимальный коммутируемый ток нагрузки, А	4
Температура включения нагрева, ̊С	+15 ±5 ̊С
Температура аварийного отключения нагрева, ̊С	+35 ±5 ̊С
Сечение подключаемых проводов не более, мм²	2.5
Аварийная сигнализация перегрева	да
Диапазон рабочих температур, ̊С	-40°С... +70°С
Средняя наработка на отказ, ч	30000
Средний срок службы, лет	8
Наличие переключаемых реле	да
Максимальный ток переключаемого реле, А	8
Способ крепления	монтаж на Din-рейку, 1 модуль
Габаритные размеры (ДхВхШ)	90 х 63 х 18 мм

Размеры

Cхема подключения

Паспорт на устройство тепловой защиты и сигнализации УТЗС
[43 kb]
