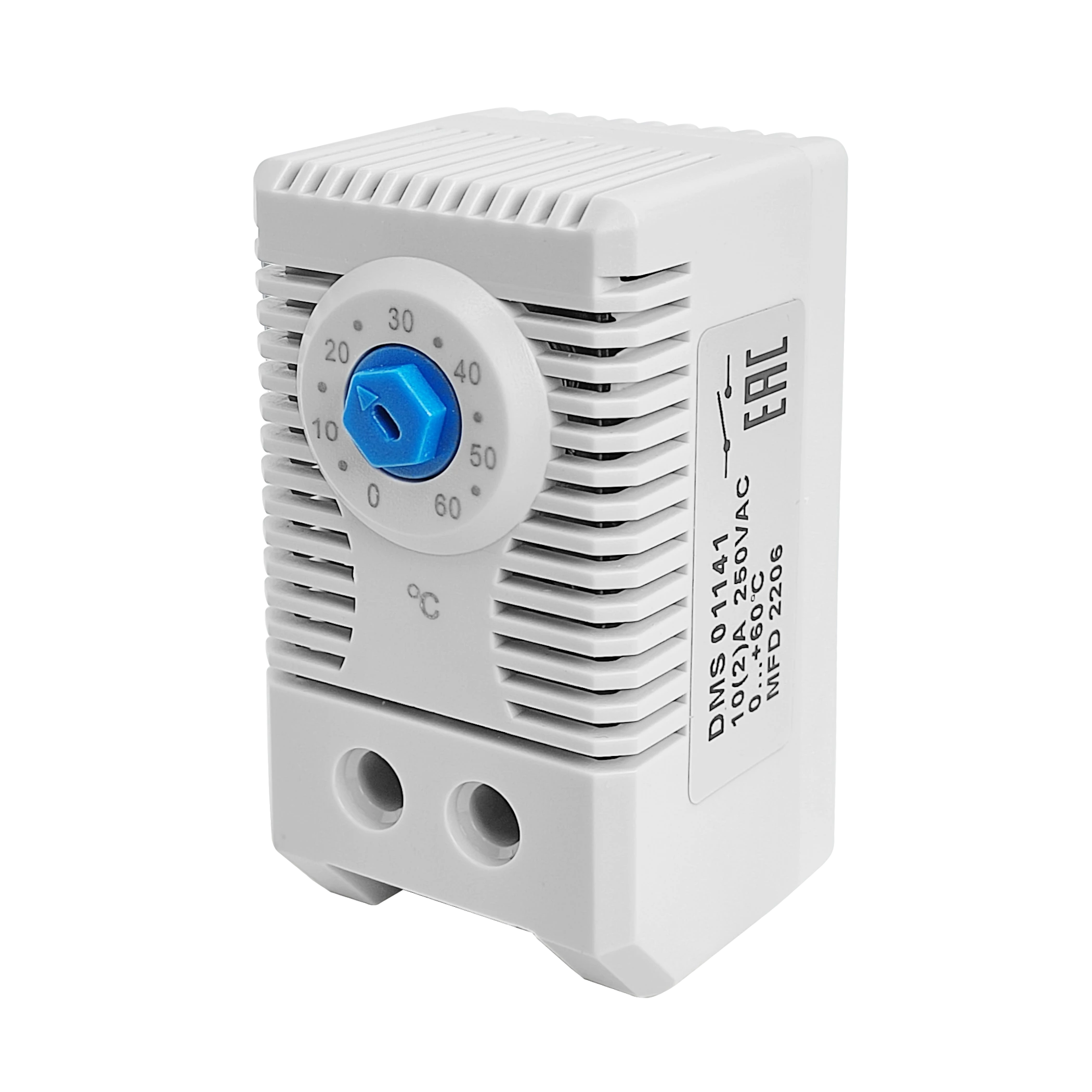

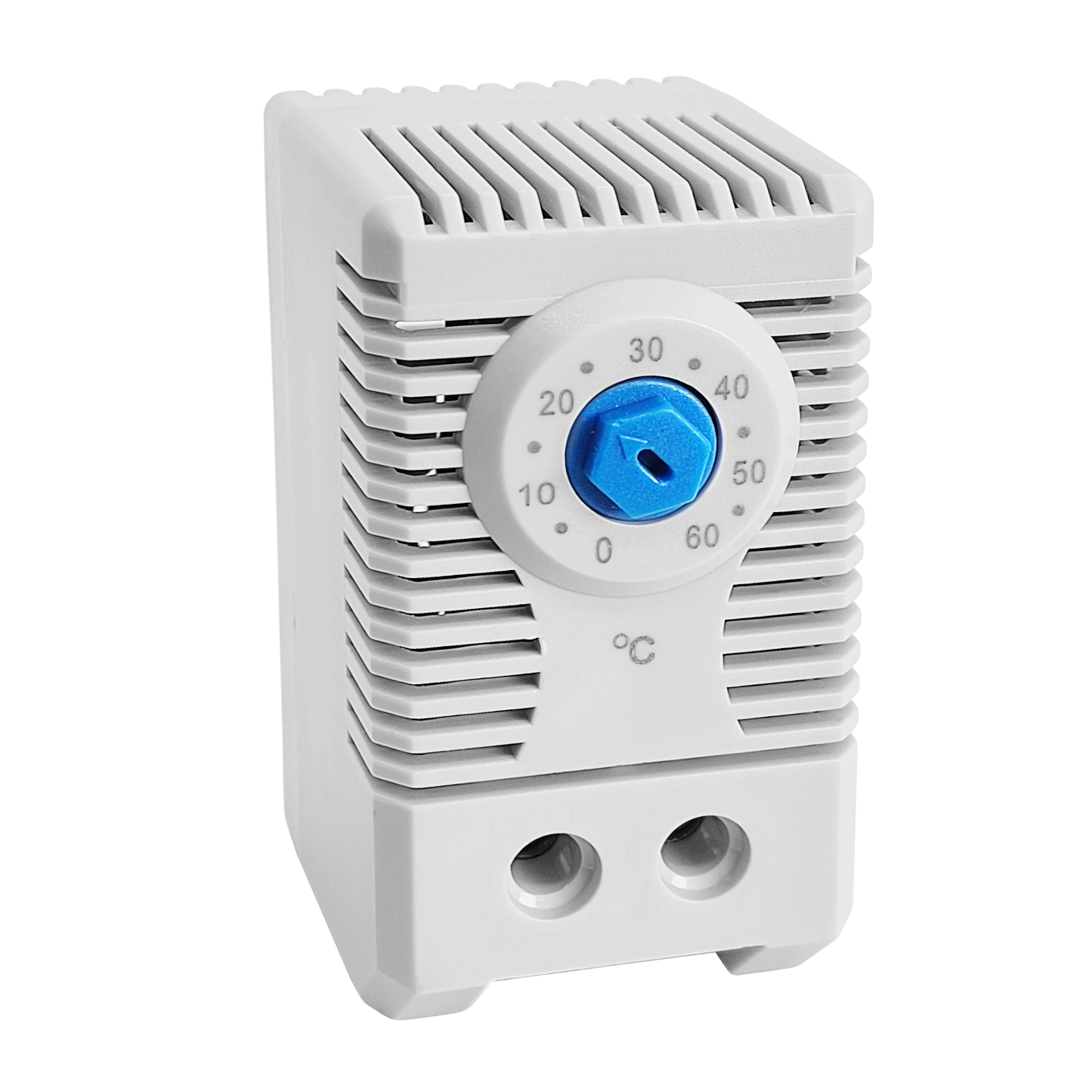

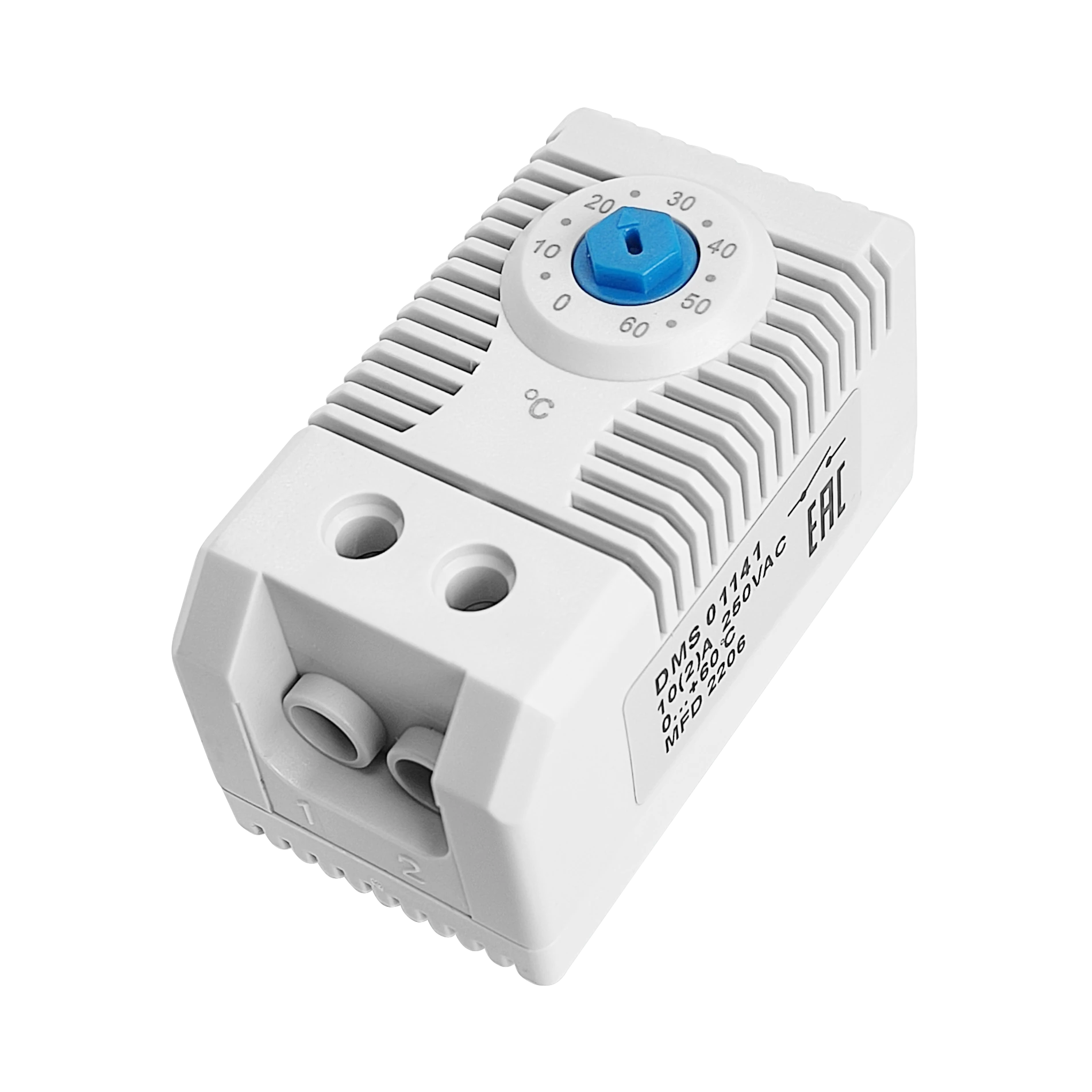

Терморегулятор DMS 1141
Производитель: Essima
Механический регулируемый термостат DMS 1141 предназначен для замыкания силовой электрической цепи при заданной температуре. Часто используется в электрических шкафах для включения вентиляторов или кондиционера для защиты оборудования от перегрева.

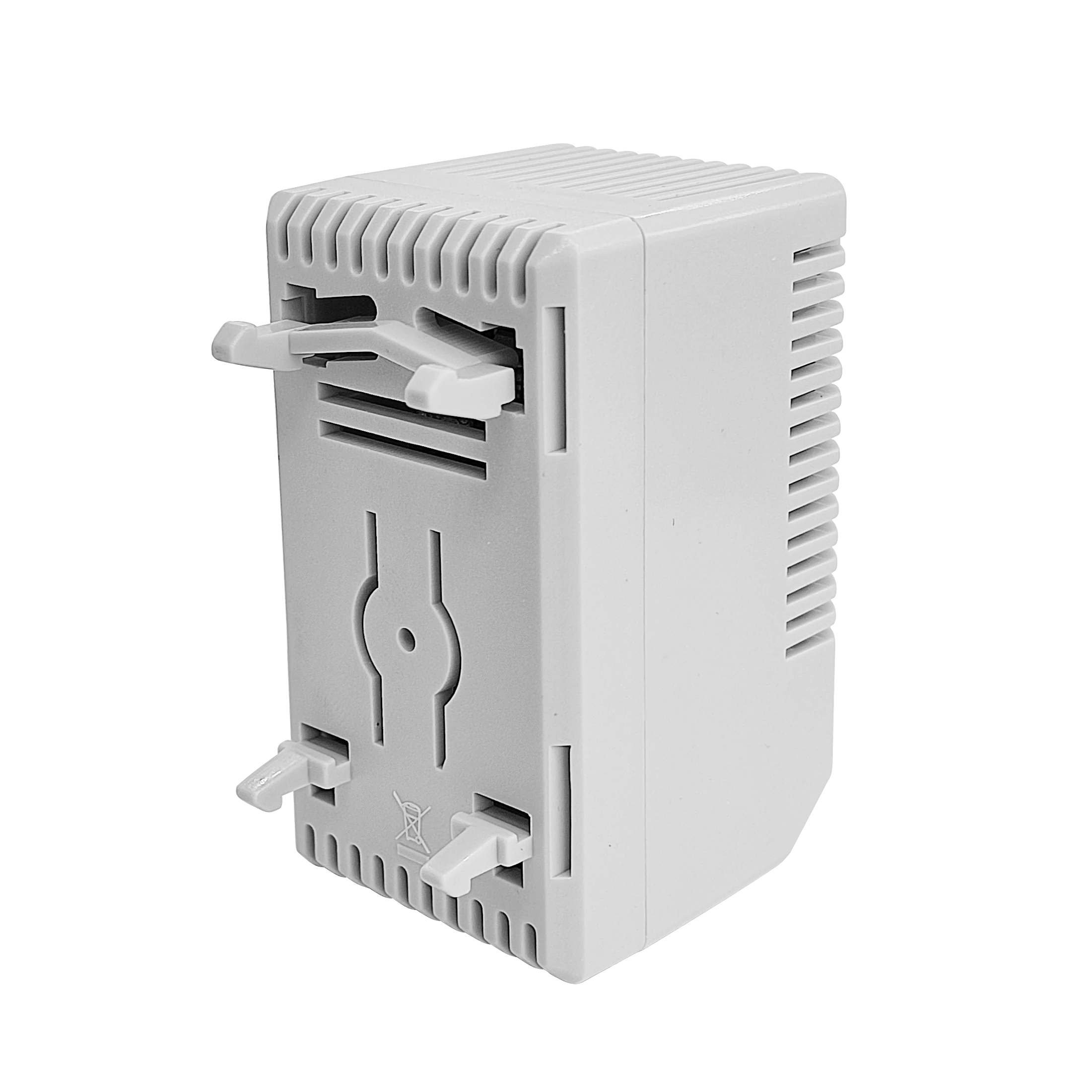

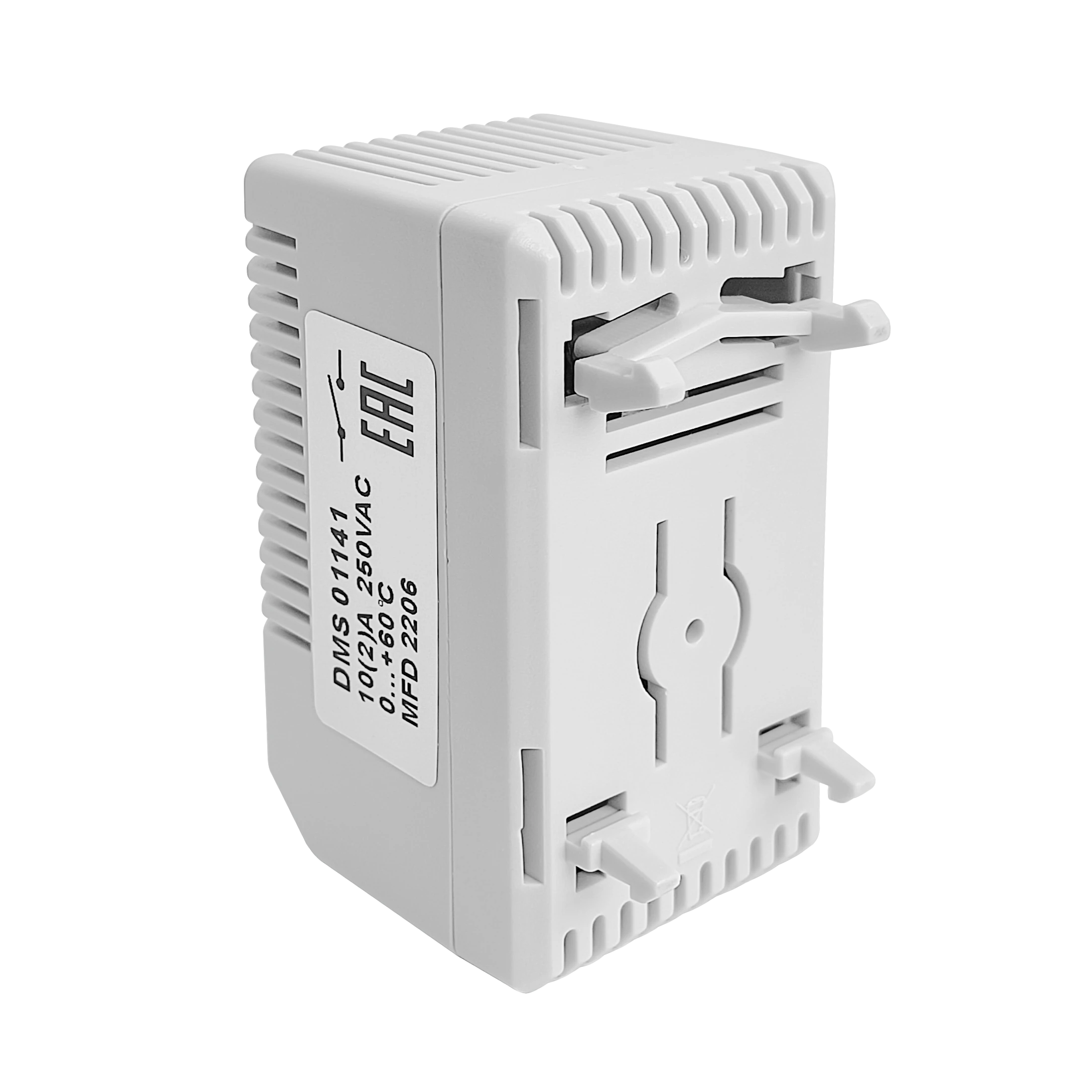

Устанавливается на DIN рейке защелкиванием.
Термостат не имеет собственного электропотребления.
Принцип работы термостата основан на принципе деформации биметаллической пластины.
Является аналогом термостата STEGO KTS 01141.0-00

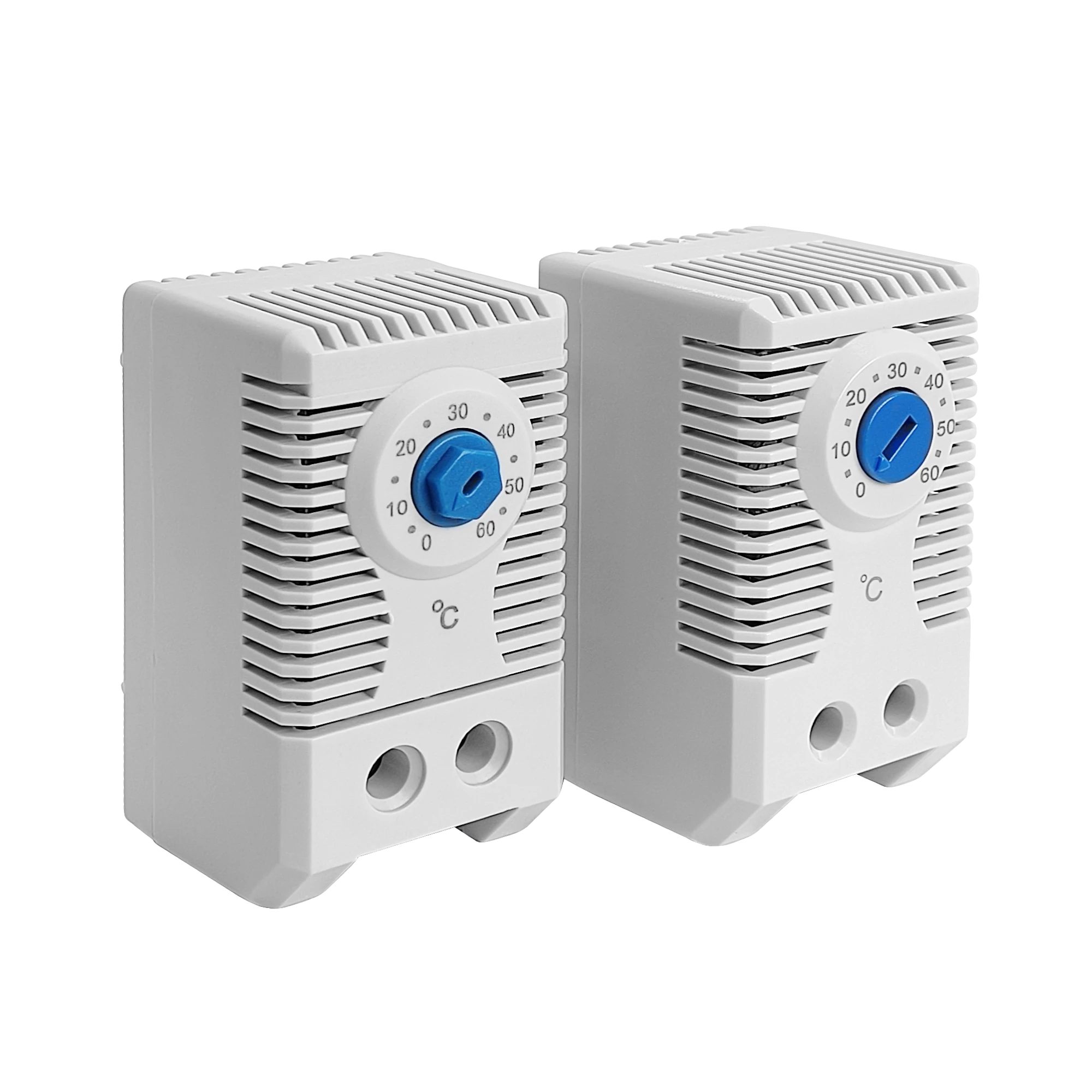

В зависимости от партии товара рукоятка термостата может отличаться.
290.00 ₽
Доступно: 275 шт
 шт

Технические параметры

Номинальный ток10(2)A 250VAC
Диапазон регулирования0 ... +60°С
Температура хранения и эксплуатации-20°С ... +80°С
Погрешность±4°C
Гистерезис7°C

Указания по монтажу и регулировке

Терморегулятор наблюдает за температурой в распределительном шкафу и при превышении температуры выше допустимой, замыкает электрический контакт в цепи подключенных к нему вентиляторов. Должен быть размещен в верхней части распределительного шкафа на максимальном расстоянии от нагревательного прибора или других источников тепла. Устанавливается на стандартной 35мм DIN рейке защелкиванием. Вентиляционные щели терморегулятора не должны быть закрыты.
При настройке терморегулятора необходимо учитывать погрешность термостата. Пример: допустим, максимально допустимая внутренняя температура в шкафу +45°C. Максимальная погрешность термостата +4°C, таким образом необходимо установить на рукоятке термостата 41°C (45°C-4°C).

Варианты исполнения термостата и коды заказа

Диапазон регулированияNO контактNC контакт
0...+60°СNO контакт  NO contactDMS 1141NC контакт  NC contactDMO 1140
-10...+50°СNO контакт  NO contactDMS 1143NC контакт  NC contactDMO 1142
+20...+80°СNO контакт  NO contactDMS 1158NC контакт  NC contactDMO 1159
Схема подключения
схема терморегулятора DMS1141
Габаритные размеры
габаритные размеры термостата DMS 01141

Примеры подключения

Пример использования термостата DMS1141
