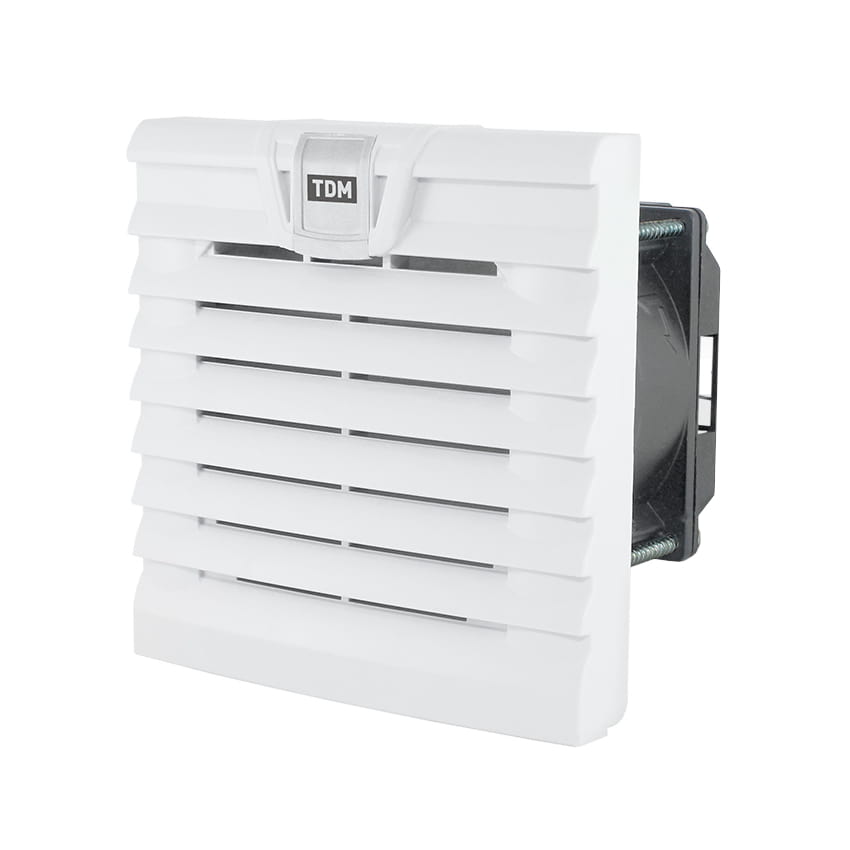

Вентилятор ВФУ SQ0832-0110 19/13 м³/час 230В 12Вт IP54

Вентилятор ВФУ SQ0832-0110 230В IP54
Производитель: ТДМ
Штрихкод: 4690259513008
Вентилятор с фильтром универсальный SQ0832-0110 используется для организации активного воздухообмена во внутреннем объеме шкафа. Позволяет существенно увеличить отвод тепла из корпуса, тем самым, способствуют улучшению стабильности работы и увеличению ресурса оборудования.
− Номинальное напряжение 230В 50Гц.
− Потребляемая мощность 12Вт.
− Воздухопоток 19/13 м³/ч.
− Монтажный вырез 92x92 мм.
− Степень защиты IP54.
2525.00₽
 шт

Технические параметры

Модель вентилятора по каталогу изготовителяSQ0832-0110
Номинальное напряжение, В230В AC
Частота тока, Гц50
Потребляемая мощность, Вт12
Объемный поток воздуха V (м³/ч):
Вентилятор без фильтра
Вентилятор с фильтром
Вентилятор с фильтром + выпускной фильтр

19
13
15
Вентиляционная решетка с фильтромSQ0832-0115
Сменная фильтрующая прокладкаSQ0832-0120
Уровень шума, дБ39
Размер выреза в шкафу, мм92x92
Температура эксплуатации, °Сот -40 до +70
Степень защитыIP54
Соответствие стандартамГОСТ Р 52161.2.40-2008
Срок эксплуатации, ч50 000
Применениешкафы, корпуса, боксы
Материал решеткиABS-пластик, не подверженный горению
Материал фильтрасинтетический моющийся материал
соответствует классу G3 согласно ГОСТ Р 51251-99

Размеры

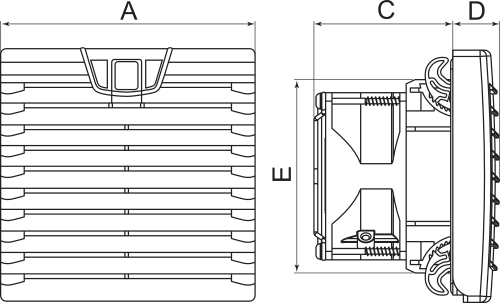

Размеры вентилятора SQ0832-0110
МодельРазмер, мм
АCDE
SQ0832-0110120662292
SQ0832-01111526622124
SQ0832-01122048822176
SQ0832-011325510022223
SQ0832-011432311522291

Материалы

  • Решетки выполнены из не распространяющего горение ABS-пластика.
  • Фильтры изготовлены из синтетического моющегося материала, соответствующего классу G3 согласно ГОСТ Р 51251-99.
Конструкция
  • Устройство представляет собой осевой вентилятор с установленной на него решеткой со сменным фильтром.
Преимущества
  • Самое экономичное решение для отвода большого количества тепла из шкафов с целью поддержания оптимальной температуры и нормального режима функционирования устройств.
  • Легкость монтажа и простота обслуживания. В вентиляторах ВФУ монтаж/демонтаж производится без использования дополнительных метизов (крепежный элемент в комплекте).
  • Быстрый доступ к фильтру при помощи «замочка» расположенного на решетке.
  • Степень защиты IP54.
  • В двигателях используются высококачественные подшипники качения, обладающие большим ресурсом работы (50000 часов).
Установка
  • Вентиляторы устанавливают на подачу воздуха для создания избыточного давления в шкафу и предотвращения проникновения пыли снаружи через возможные дефекты уплотнения шкафа.
  • Рекомендуется всегда устанавливать вентиляторы так, чтобы они нагнетали воздух в нижнюю часть шкафа и комплектовать шкаф выходными фильтрами в верхней части.
  • Для максимальной производительности вентилятора рекомендуется установка двух выпускных фильтров или одного следующего в модельном ряду типоразмера.

Установка вентилятора

Установка вентилятора

Номенклатура вентиляторов ВФУ TDM для шкафов

Наименование Артикул по каталогу TDM Воздухопоток, м³/ч Внешние размеры, мм Монтажный вырез, мм
Вентилятор с фильтром универсальный ВФУ 19/13 м³/час 230В 12Вт IP54* SQ0832-0110 19 / 13 120 × 120 92 × 92
Вентилятор с фильтром универсальный ВФУ 52/42 м³/час 230В 19Вт IP54* SQ0832-0111 52 / 42 152 × 152 124 × 124
Вентилятор с фильтром универсальный ВФУ 170/139 м³/час 230В 45Вт IP54* SQ0832-0112 170 / 139 204 × 204 176 × 176
Вентилятор с фильтром универсальный ВФУ 305/271 м³/час 230В 64Вт IP54* SQ0832-0113 305 / 271 255 × 255 223 × 223
Вентилятор с фильтром универсальный ВФУ 433/373 м³/час 230В 95Вт IP54* SQ0832-0114 433 / 373 323 × 323 291 × 291
Вентиляционная решетка с фильтром для вентилятора ВФУ SQ0832-0110 (120 мм) SQ0832-0115 120 × 120 92 × 92
Вентиляционная решетка с фильтром для вентилятора ВФУ SQ0832-0111 (152 мм) SQ0832-0116 152 × 152 124 × 124
Вентиляционная решетка с фильтром для вентилятора ВФУ SQ0832-0112 (204 мм) SQ0832-0117 204 × 204 176 × 176
Вентиляционная решетка с фильтром для вентилятора ВФУ SQ0832-0113 (255 мм) SQ0832-0118 255 × 255 223 × 223
Вентиляционная решетка с фильтром для вентилятора ВФУ SQ0832-0114 (323 мм) SQ0832-0119 323 × 323 291 × 291
Сменная фильтрующая прокладка для вентиляционной решетки SQ0832-0115 (120 мм) упак. 5 шт SQ0832-0120
Сменная фильтрующая прокладка для вентиляционной решетки SQ0832-0116 (152 мм) упак. 5 шт SQ0832-0121
Сменная фильтрующая прокладка для вентиляционной решетки SQ0832-0117 (204 мм) упак. 5 шт SQ0832-0122
Сменная фильтрующая прокладка для вентиляционной решетки SQ0832-0118 (255 мм) упак. 5 шт SQ0832-0123
Сменная фильтрующая прокладка для вентиляционной решетки SQ0832-0119 (323 мм) упак. 5 шт SQ0832-0124
* вентиляторы укомплектованы вентиляционной решеткой с фильтром
