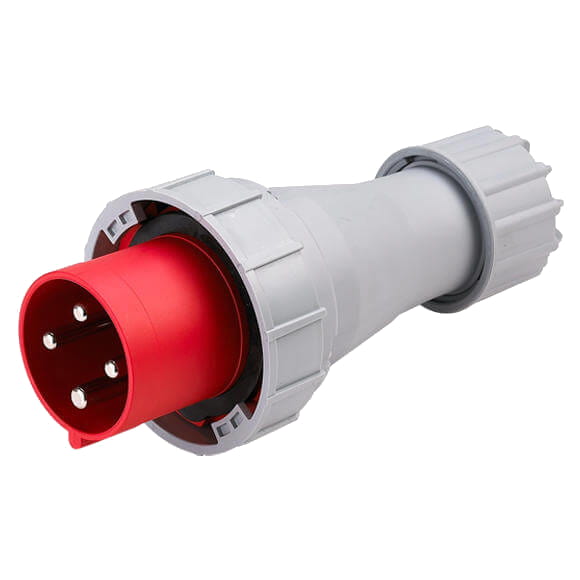

Вилка кабельная 034-6 IP67

Вилка кабельная 034-6 IP67
Производитель: PCE
Силовые вилки 034-6 3P+E 63А 400В предназначены для использования мобильным и стационарным электрооборудованием с подключением к трехфазным электросетям.
Степень защиты IP67, водонепроницаемое исполнение.
Материал корпуса - PA6.
Материал контактов - латунь.
Цена по запросу

Технические параметры

Исполнение контактов3P+E
Номинальный рабочий ток63 А
Номинальное напряжение380-415В ~
Сечение подсоединяемого кабеля6-16мм²
Положение заземляющего контакта6h
Материал контактовлатунь
Материал корпусаPA6
Степень защитыIP67
СтандартCEE

Размеры

Размеры силовой вилки 034-6

Материал:
Корпус вилки изготовлен из пластмассы Polyamide 6. Основные характеристики этого материала:

  • ударопрочность;
  • хорошие изоляционные свойства;
  • износостойкость;
  • сопротивление к химическим воздействиям;
  • стойкость против атмосферных воздействий;
  • не содержит в составе кадмия и галогенов.

Контакты:
Контакты изготовлены из медно-цинкового сплава. Основные параметры:

  • высокая электропроводимость - 15м/(Ом·мм2);
  • высокая коррозостойкость. Область применения: промышленная атмосфера, сельское хозяйство и т.д.;
  • контакты с никелевым покрытием с повышенной коррозостойкостью к морской воде, пару, сероводороду, маслу.

Температура эксплуатации:
Номинальная температура эксплуатации: -25°C ÷ +40°C.
Возможно изготовление изделия под заказ, если вам требуется другой температурный диапазон.

Маркировка и коды заказа

03  3 − 4v
Материал контактов
    медно-цинковый сплав;
v - никелированные контакты
Положение контакта заземления
 2, 4, 6, 7, 9, 10 (см. ниже)
Количество контактов
 3, 4, 5
Номинальный ток
 3 - 63 ампера
 4 - 125 ампер

Номенклатура вилок серии "Power Twist", IP67

Номинальный
ток
Кол-во
 контактов
110V~


50/60Hz
4h
230V~

50/60Hz
3p=6h
4p+5p=9h
400V~

50/60Hz
3p=9h
4p+5p=6h
400V~


50/60Hz
7h
>50-500V~


100-300Hz
10h
>50-500V~


301-350Hz
2h
633 033-4 033-6 033-9 033-7 033-10 033-2
 033-4v 033-6v 033-9v 033-7v 033-10v 033-2v
634 034-4 034-9 034-6 034-7 034-10 034-2
 034-4v 034-9v 034-6v 034-7v 034-10v 034-2v
635 035-4 035-9 035-6 035-7 035-10 035-2
 035-4v 035-9v 035-6v 035-7v 035-10v 035-2v

Размеры

 Контактов
63 ампер125 ампера
345345
a, мм257257257270270270
b, мм114114114131131131
ØK, мм14,5-3614,5-3614,5-3622,5-5022,5-5022,5-50
SW, мм616161818181
Вес, г57061766695610641169
035-6 размеры

Положение заземляющего контакта и цвета корпуса в зависимости от рабочих напряжений

Положение заземляющего контакта

Примеры позиции заземляющего контакта. Вид спереди вилки

5p - 5 полюсов (контактов)
6h - положение PE контакта 6 часов
pce-5p-6h
4p - 4 полюса (контактов)
9h - положение PE контакта 9 часов
pce-4p-9h
