Индикатор C1431AL

Индикатор C1431AL
Производитель: Arcolectric (Англия)

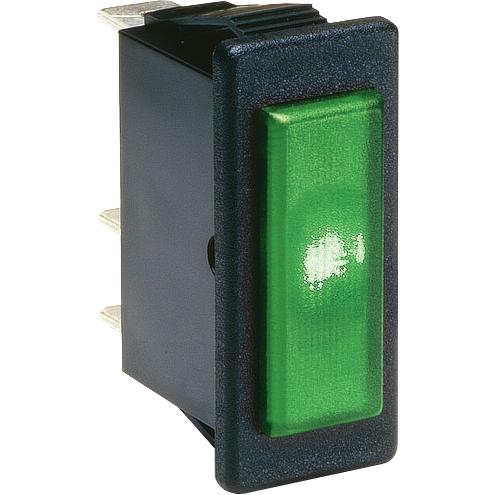

Индикатор однофазного напряжения C1431AL. Предназначен для индикации правильности подключения к однофазной сети и исправности заземления. При ошибочном подключении индикатор светится или мигает красным цветом; при правильном подключении светится зеленым.

Маркировка и коды заказа

C  1431AL  220Vac
Напряжение питания
Корпус
Линза
Модель индикатора
Контакты для подключения
 С - контакт плоский втычный 6.3х0.8
 H- контакт плоский втычный 4.8х0.8
 T - контакт под пайку проводов
 X- контакт для впаивания в плату

Индикация состояний

Контакт 1Контакт 4Контакт 3ЗначениеЦветовая индикация
LNEнормальнозеленый
NLEL/N подключены не вернокрасный
ENLL/E подключены не вернокрасный
ELNошибочное подключениекрасный
NELошибочное подключениекрасный
L-Eнейтраль не подключенамигающий красный
LN- заземление не подключено мигающий красный

Параметры и материалы

Материал линзыпрозрачный поликарбонат
Пластиковый корпусNylon 6.6, черный корпус
Номинальное напряжение230V±20% 50Hz
возможно изготовление на 115V 60Hz
Номинальная температура эксплуатации -20°C ... +70°C

Размеры

Варианты изготовления контактовВарианты изготовления корпусаПодключение
С

6.3x0.8
H
/
4.8x0.8
T

пайка
X

пайка
L
вырез в панели

фланец

размеры

/
