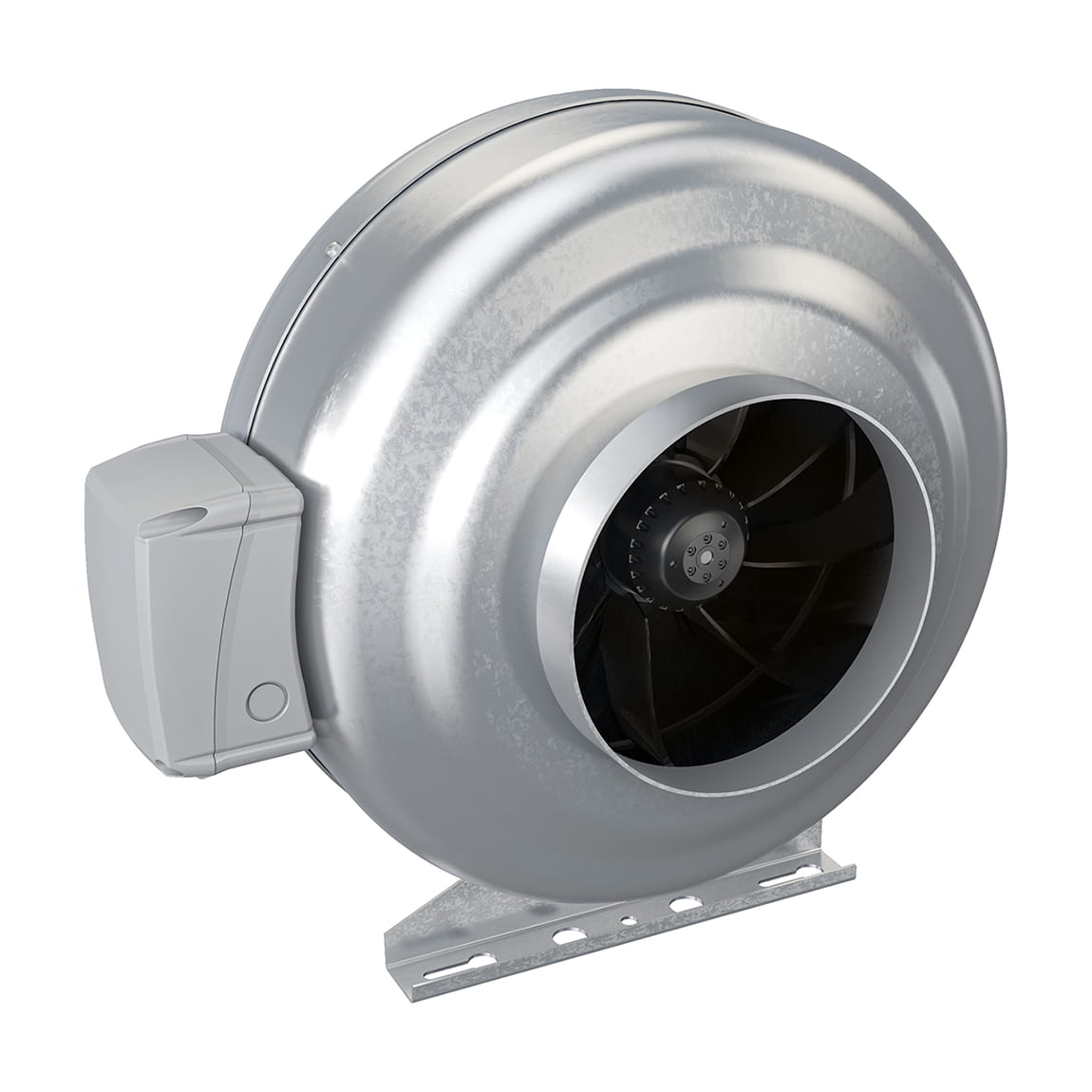

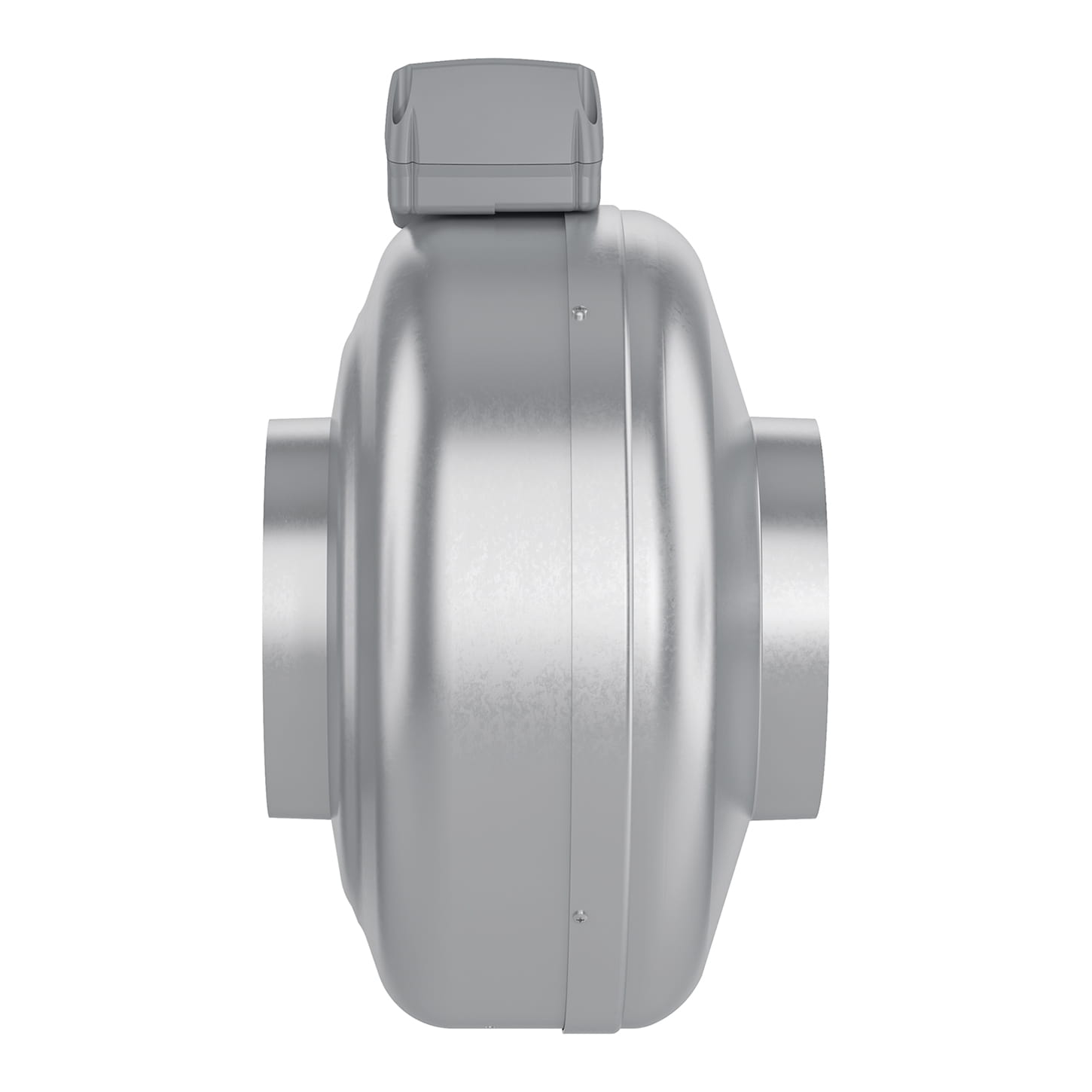

Вентилятор канальный центробежный ERA TORNADO EBM 160
Производитель: ERA
Штрихкод: 4605098009797
Электровентилятор центробежный канальный TORNADO EBM 160 предназначен для применения в системах вентиляции промышленных, общественных и жилых зданий.
− Номинальное напряжение 220-240В 50/60Гц.
− Мощность 98Вт.
− Производительность 700м³/ч.
− Класс защиты электродвигателя IP44.

Вентилятор TORNADO EBM 160 канальный центробежный вентилятор предназначен для приточно-вытяжных систем вентиляции. Для канального монтажа в воздуховоде соответствующего диаметра в любой точке и под любым углом. Присоединение к стене или потолку осуществляется при помощи крепежных кронштейнов. Корпус изготовлен из оцинкованной стали. Однофазный двигатель с внешним ротором на шарикоподшипниках оснащен центробежным рабочим колесом с загнутыми назад лопатками из пластика для более тихой работы. Имеет встроенную тепловую защиту с автоматическим перезапуском. Возможна регулировка скорости. Она может быть как плавной, так и ступенчатой и осуществляться с помощью тиристорного или автотрансформаторного регулятора (в комплект не входит). К одному регулирующему устройству могут подключаться несколько вентиляторов, при условии, что их общая мощность и рабочий ток не будут превышать номинальные параметры регулятора. Степень защиты оболочки электрооборудования от проникновения твердых предметов и воды - IPX4, двигателя - IP44, герметичной клеммной коробки - IP55.

Электровентиляторы предназначены для удаления воздуха и других невзрывоопасных газовоздушных смесей, которые не содержат липких веществ и волокнистых материалов, с содержанием пыли и других твердых примесей не более 10 мг/м³, при температуре перемещаемого воздуха не ниже -25°С и выше +70°С.

Технические характеристики

Торговая маркаERA PRO
АртикулTORNADO EBM 160
Мощностьпри 50Гц: 98 Вт
при 60Гц: 129 Вт
Производительностьпри 50Гц: 700 м³/ч
при 60Гц: 755 м³/ч
Частота вращенияпри 50Гц: 2537 об/мин
при 60Гц: 2713 об/мин
Напряжение сети220-240В 50/60Гц
Род токапеременный, однофазный
Размеры изделия (ШхВхГ)235 х 333 х 25 мм
Диаметр внешний160 мм
Давлениепри 50Гц: 450 Па
при 60Гц: 594 Па
Корректированный уровень звуковой мощности, не более 3 мпри 50Гц: 59 дБа
при 60Гц: 61 дБА
Рабочий механизмосевой
Материал корпусаоцинкованная сталь
Цветсеребристый
Степень защиты двигателяIP44
Степень защиты от проникновения предметов и водыIPX4
Степень защиты герметичной клеммной коробкиIP55
Класс защиты по ГОСТ 12.2.007.0 -75I
Масса изделия4.1 кг
Страна производительРоссия

Размеры

Размеры канальных вентиляторов ERA TORNADO EBM
МодельØDØD1AB
TORNADO 10010024320023
TORNADO 12512524320227
TORNADO 15015033323023
TORNADO 16016033323525
TORNADO 20020033322324
TORNADO 25025033320527
TORNADO 31531540224525

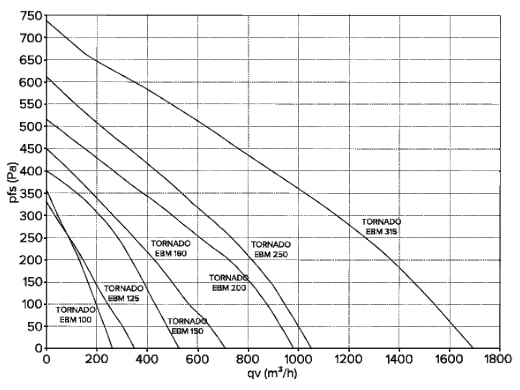

График производительности

График производительности вентиляторов ERA TORNADO EBM

Электромонтажная схема

СЖЕЛТЫЙ/ЗЕЛЕНЫЙКОРИЧНЕВЫЙЧЕРНЫЙСИНИЙДВИГАТЕЛЬ220-240V ~ 50/60HzNL

Номенклатура канальных центробежных вентиляторов ERA PRO TORNADO EBM

Наименование Диаметр фланца, мм Мощность, Вт Производительность, м³/ч
при 50Гц при 60Гц при 50Гц при 60Гц
Вентилятор TORNADO EBM 100 100 44 53 250 270
Вентилятор TORNADO EBM 125 125 46 56 350 370
Вентилятор TORNADO EBM 150 150 89 121 560 580
Вентилятор TORNADO EBM 160 160 98 129 700 755
Вентилятор TORNADO EBM 200 200 134 186 940 1040
Вентилятор TORNADO EBM 250 250 176 221 1060 1153
Вентилятор TORNADO EBM 315 315 256 365 1700 1830
