Крыльчатка осевая всасывающая 300/34° V

Крыльчатка осевая всасывающая 300/34° V

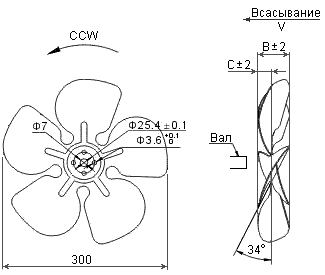

Крыльчатка алюминиевая Ø300 мм, угол наклона лопаток 34°.
Исполнение V - при вращении крыльчатки против часовой стрелки (смотреть со стороны крыльчатки), воздушный поток направлен на двигатель.
Типичное применение - холодильные установки и канальные вентиляторы.
202.00₽
 шт

Модельный ряд

Диаметр крыльчатки, ммРазмеры, ммУгол атаки (угол наклона лопаток)
19°22°25°28°31°34°
ABCBCBCBCBCBC
F154154241327143116341737194021
F172172251328153116351636173919
F200200261430163317371941204422
F230230281533163719412146245125
F250250291534173820422146245126
F254254291534173820452249245426
F300300351841214523522558296230

Крыльчатка осевая всасывающая 300/34° V

Выбор угла атаки крыльчатки

Диаметр крыльчатки, ммВыходная мощность электродвигателя (мощность на валу), Вт
571016182534
Ø15428° (100м3/ч)
Ø17228° (180м3/ч)
Ø20028° (300м3/ч)28° (300м3/ч)28°
Ø23028° (630м3/ч)
Ø25028°28°
Ø25428° (840м3/ч)28° (840м3/ч)
Ø30022° (1000м3/ч)25° (1200м3/ч)
В таблице в скобках показана производительность вентилятора измеренная при статическом давлении 20Па.
При низком статическом давлении до 20Па можно считать, что увеличение угла атаки крыльчатки повышает производительность вентилятора при использовании того же мотора.
Пример для двигателя на 10 Вт:
крыльчатка 230/22° - производительность 500 м3/ч;
крыльчатка 230/28° - производительность 630 м3/ч;
крыльчатка 230/34° - производительность 820 м3/ч.
