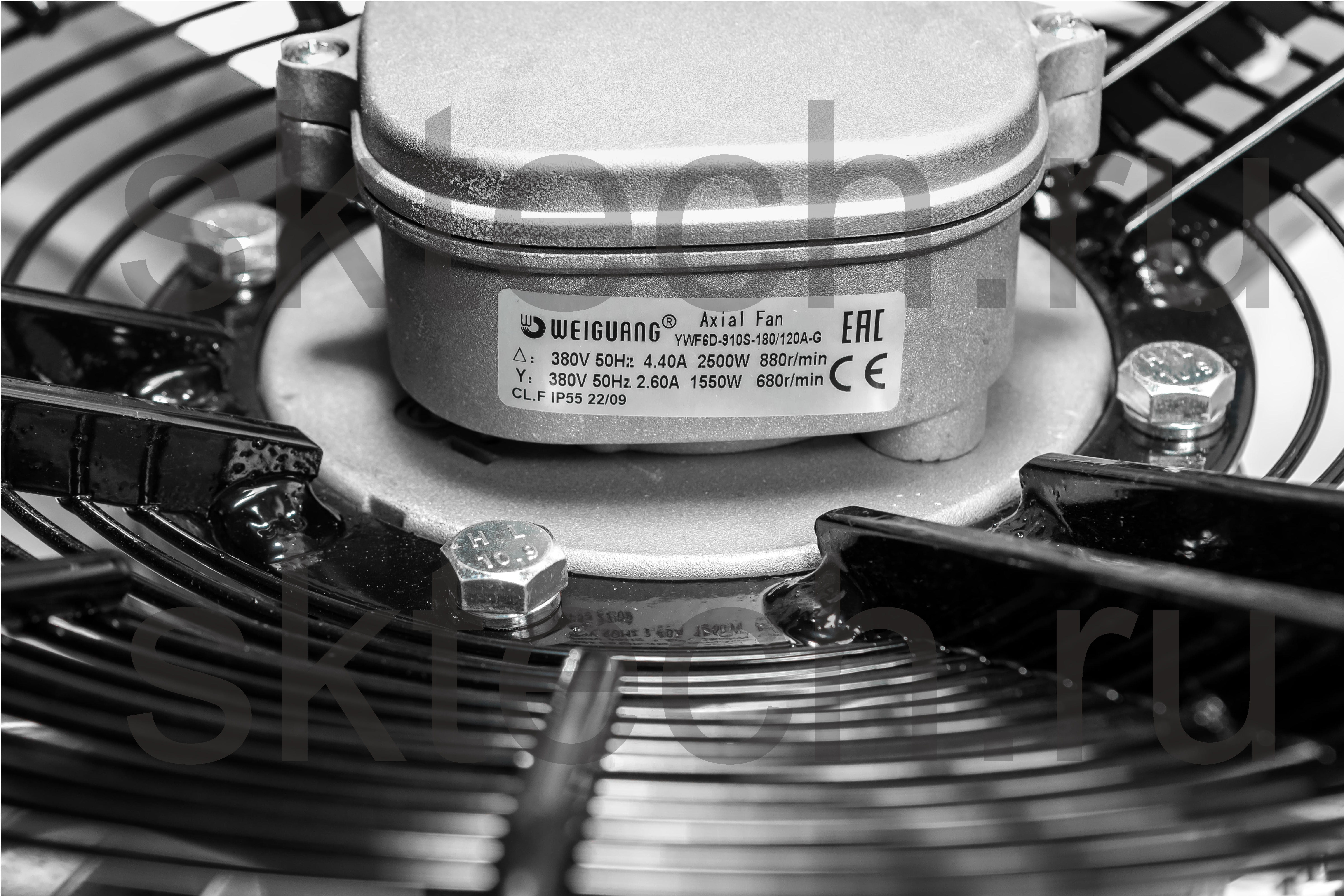

Вентилятор осевой всасывающий YWF6D-910S-180/120A-G

Избранное
Сравнить
Поделиться
ВКонтакте WhatsApp Одноклассники Копировать ссылку

Артикул: 011.014.308

Всасывающий осевой вентилятор YWF6D-910S-180/120A-G предназначен для систем вентиляции, холодильной техники и кондиционирования, теплотехники.
Лопасти вентилятора выполнены из алюминия, что позволяет использовать его на объектах с повышенными требованиями к пожаробезопасности.

Диаметр по крыльчатке 910 мм;
Напряжение питания - 380В 50Гц;
Входная мощность - 2500/1550 Вт;
Воздухопоток - 20000 м³/ч;
Скорость вращения - 880/680 об/мин.

⚠️ Обязательно использование термоконтакта при подключении вентилятора к электросети. См. схему подключения ниже.

49000.00₽

Доступно: 92 шт

Технические характеристики

Напряжение питания	380В АС 50Гц
Номинальный ток	4.4А (подключение треугольником) 2.6 А (подключение звездой)
Потребляемая мощность	2500 Вт (подключение треугольником) 1550 Вт (подключение звездой)
Скорость вращения	880 об/мин (подключение треугольником) 680 об/мин (подключение звездой)
Производительность	20000 м³/ч при 130 Па (подключение треугольником) 20000 м³/ч при 40 Па (подключение звездой)
Уровень шума	75 дБ(А) (подключение треугольником) 72 дБ(А) (подключение звездой)
Рабочая температура	-40°C...+60°C
Тип работы	S1
Класс изоляции	F
Материал лопастей	алюминий
Защита двигателя	встроенный термоконтакт 150±5°C
Степень защиты	IP55
Тип подшипников	шариковые
Направление вращения	по часовой стрелке (при взгляде со стороны решетки)
Подключение	клеммная коробка
Вес нетто	45 кг

Схема соединений

Схема подключения

Характеристики воздушного потока

Кривые воздушного потока для вентилятора YWF6D-910S-180/120A-G

Размеры

Расшифровка маркировки YWF-4E-350-S-102/34-G:

YWF – серия внешнероторных вентиляторов;
4 – количество полюсов электродвигателя;
Е – вид двигателя:
E - однофазный двигатель;
D - трехфазный двигатель;
350 – диаметр лопасти вентилятора;
S – направление потока воздуха:
S - всасывание;
B - нагнетание;
102 – диаметр ротора;
34 – толщина сердечника;
G – характеристики двигателя вентилятора:
G - с решеткой;
B - с настенной панелью.
