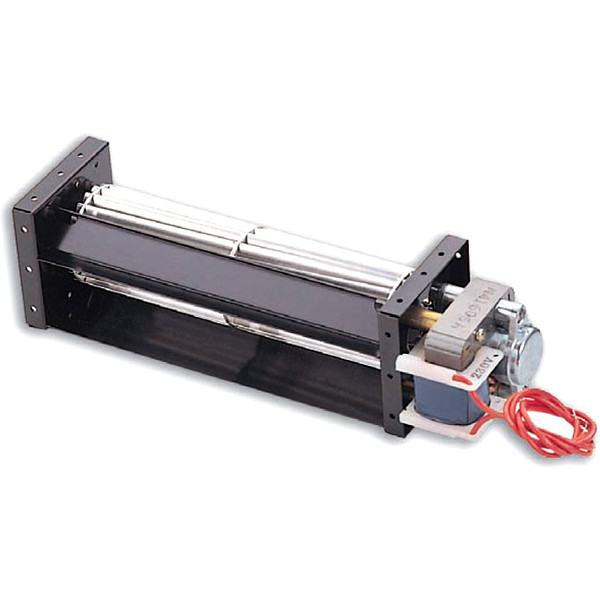

Вентилятор тангенциальный JE-04309A23-S

Вентилятор JE-04309A23-S
Производитель: JYS (Тайвань)
Вентиляторы поперечного потока JE-04309A23-S создают широкий равномерный направленный воздушный поток посредством тангенциального вентиляторного колеса.
Применяются в качестве вентиляторного узла воздушных завес, сплит-систем кондиционеров для вентиляции и охлаждения требуемых объектов, в т.ч. микросхем, установленных в оборудовании.
По заказу потребителя возможна модификация вентилятора.

Технические параметры базовых моделей

МодельРазмеры, ммНоминальный ток, АПотребляемая мощность, ВтСкорость, об/минМакс. давление, мм вод. столбаМакс. воздушный поток, м3/минШум, дБВес, г
ABC
JE-04309A23981081600.081026001.10.736520
JE-04315A231601702220.081125000.91.238550
JE-04319A231982082640.091324000.91.539650
JE-04324A232502603150.091323000.91.840680
JE-04329A233003103750.141925001.22.541890
JE-04335A233603704350.152024001.23.246920

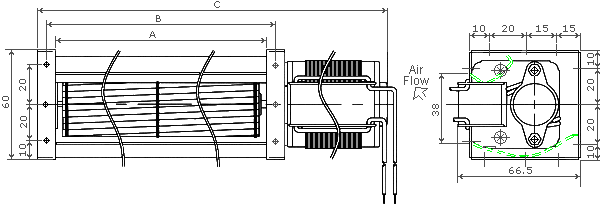

Размеры

размеры тангенциального вентилятора JE-043

Характеристические кривые

характеристическая кривая тангенциального вентилятора JE-04309
параметры вентилятора для тепловой завесы JE-04319
параметры вентилятора поперечного потока JE-04324
параметры вентилятора для воздушных завес JE-04329
cross-flow fan JE-04335

Маркировка

JE − 04309A23 − S
Тип подшипника
S - подшипник скольжения, 3 шт.
3B - шариковый подшипник, 3шт.
Скорость вращения
H - высокая
M - средняя
L - низкая
Q - бесшумное исполнение
Напряжение питания
22 - 220В
23 - 230В
Расположение электродвигателя
А - правое
B - левое
Длина вентиляторного колеса, см
Диаметр вентиляторного колеса, мм
Тип электродвигателя
не указан - с расщепленными полюсами, АС
С - двигатель переменного тока
D - бесколлекторный двигатель постоянного тока
Тип корпуса вентилятора
Тангенциальный вентилятор
